DACF25(S)-40-320

作者：西岱尔交流防雷发布时间：2022-11-18 09:18 点击 567 次

分享到

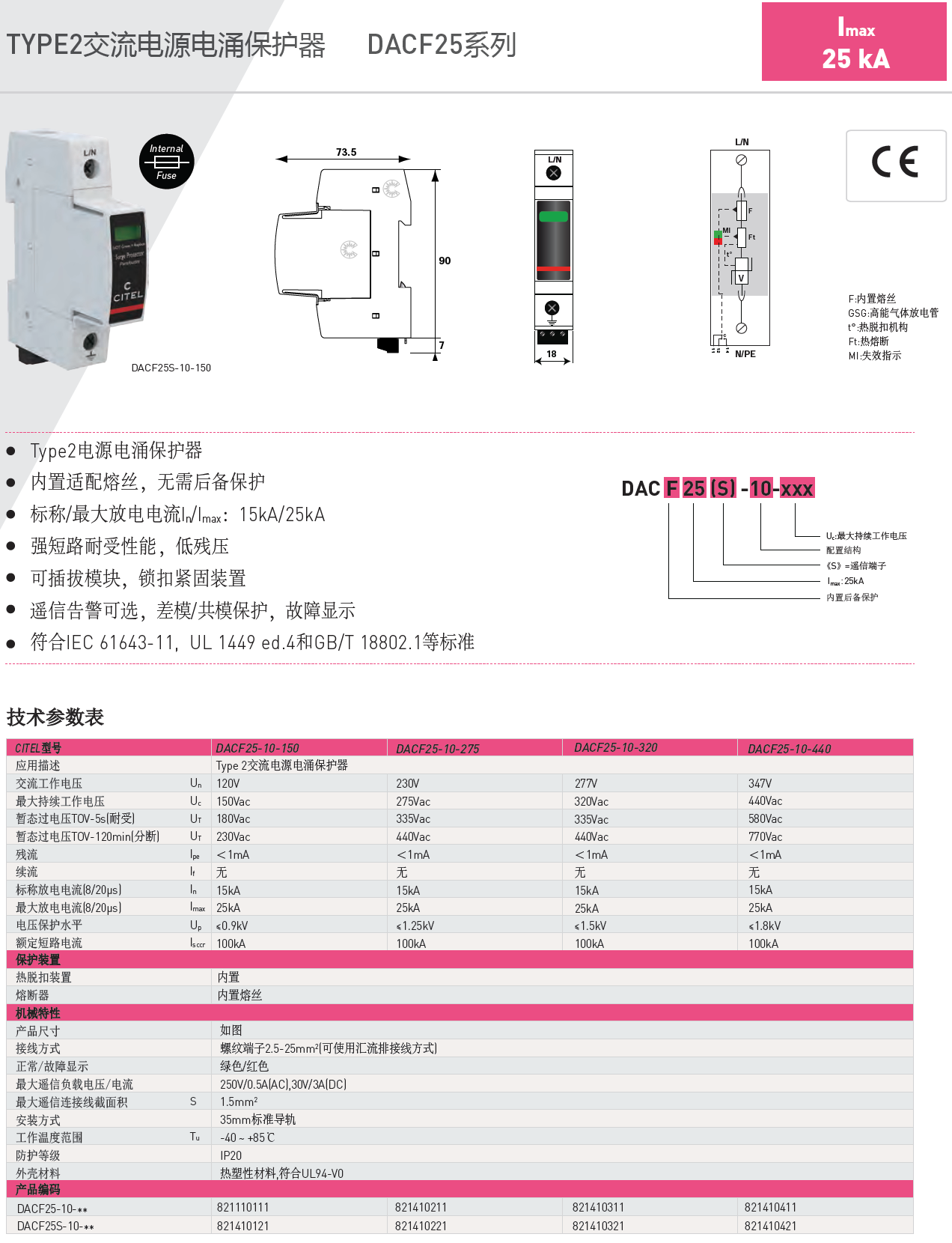

DACF25系列TYPE2交流电源电涌保护器，内置适配熔丝，无需后备保护，标称In15KA，最大放电电流Imax25kA，强短路耐受性能，低残压，可插拔模块，锁扣紧固装置，遥信告警可选，差模/共模保护，故障显示，符合I EC 61643-11, UL 1449 ed.4和G B/T 18802.1等标准。
产品型号

DACF25-11-150，DACF25-11-275，，DACF25-320，DACF25-440

DACF25S-11-150，DACF25S-11-275，，DACF25S-320，DACF25S-440

DACF25-20-150，DACF25-20-275，DACF25-20-320，DACF25-20-440

DACF25S-20-150，DACF25S-20-275，DACF25S-20-320，DACF25S-20-440

DACF25-30-150，DACF25-30-275，DACF25-30-320，DACF25-30-440

DACF25S-30-150，DACF25S-30-275，DACF25S-30-320，DACF25S-30-440

DACF25-31-150，DACF25-31-275，DACF25-31-320，DACF25-31-440

DACF25S-31-150，DACF25S-31-275，DACF25S-31-320，DACF25-S31-440

DACF25-40-150，DACF25-40-275，DACF25-40-320，DACF25-40-440

DACF25S-40-150，DACF25S-40-275，DACF25S-40-320，DACF25S-40-440

技术参数

CITEL型号	DACF25-10-150	DACF25-10-275	DACF25-10-320	DACF25-10-440
应用描述	Type 2交流电源电涌保护器	Type 2交流电源电涌保护器	Type 2交流电源电涌保护器	Type 2交流电源电涌保护器
交流工作电压Un	120V	230V	277V	347V
最大持续工作电压Uc	150Vac	275Vac	320Vac	440Vac
暂态过电压TOV-5s(耐受) Ut	180Vac	335Vac	335Vac	580Vac
暂态过电压TOV-120min(分断) Ut	230Vac	440Vac	440Vac	770Vac
残流 Ipe	＜1mA	＜1mA	＜1mA	＜1mA
续流 If	无	无	无	无
标称放电电流(8/20us) In	15KA	15KA	15KA	15KA
最大放电电流(8/20us) Imax	25KA	25KA	25KA	25KA
电压保护水平Up	≤0.9kV	≤1.25kV	≤1.5kV	≤1.8kV
额定短路电流 Isccr	100KA	100KA	100KA	100KA
热脱扣装置	内置	内置	内置	内置
熔断器	内置熔丝	内置熔丝	内置熔丝	内置熔丝
产品尺寸	如图	如图	如图	如图
接线方式	螺纹端子2.5-25mm2(可使用汇流排接线方式)	螺纹端子2.5-25mm2(可使用汇流排接线方式)	螺纹端子2.5-25mm2(可使用汇流排接线方式)	螺纹端子2.5-25mm2(可使用汇流排接线方式)
正常/故障显示	绿色/红色	绿色/红色	绿色/红色	绿色/红色
最大遥信负载电压/电流	250V/0.5A(AC),30V/3A(DC)	250V/0.5A(AC),30V/3A(DC)	250V/0.5A(AC),30V/3A(DC)	250V/0.5A(AC),30V/3A(DC)
最大遥信连接线截面积 S	1.5mm2	1.5mm2	1.5mm2	1.5mm2
安装方式	35mm标准导轨	35mm标准导轨	35mm标准导轨	35mm标准导轨
工作温度范围 Tu	-40 ~ +85℃	-40 ~ +85℃	-40 ~ +85℃	-40 ~ +85℃
防护等级	IP20	IP20	IP20	IP20
外壳材料	热塑性材料,符合UL94-V0	热塑性材料,符合UL94-V0	热塑性材料,符合UL94-V0	热塑性材料,符合UL94-V0
DACF25-10-**	821110111	821410211	821410311	821410411
DACF25S-10-**	821410121	821410221	821410321	821410421

DACF25(S)-40-320 +wx15388051501
