DAC50VGS-31-320

作者：西岱尔交流防雷发布时间：2022-09-28 10:53 点击 726 次

分享到

DAC50VG系列Type2电源电涌保护器，标称In20KA，最大放电电流Imax50kA，VG产品无续流，无残流，长使用寿命，低残压，优化TOV耐受性能，强短路耐受性能，可插拔模块，锁扣紧固装置，内置热脱扣，遥信告警可选，故障显示，符合IEC 61643-11, EN 61643-11和GB/T 18802.1等标准。
型号

DAC50VG-11-150，DAC50VG-11-275，DAC50VG-11-320

DAC50VGS-11-150，DAC50VGS-11-275，DAC50VGS-11-320

DAC50VG-20-150，DAC50VG-20-275，DAC50VG-20-320

DAC50VGS-20-150，DAC50VGS-20-275，DAC50VGS-20-320

DAC50VG-30-150，DAC50VG-30-275，DAC50VG-30-320

DAC50VGS-30-150，DAC50VGS-30-275，DAC50VGS-30-320

DAC50VG-31-150，DAC50VG-31-275，DAC50VG-31-320

DAC50VGS-31-150，DAC50VGS-31-275，DAC50VGS-31-320

DAC50VG-40-150，DAC50VG-40-275，DAC50VG-40-320

DAC50VGS-40-150，DAC50VGS-40-275，DAC50VGS-40-320

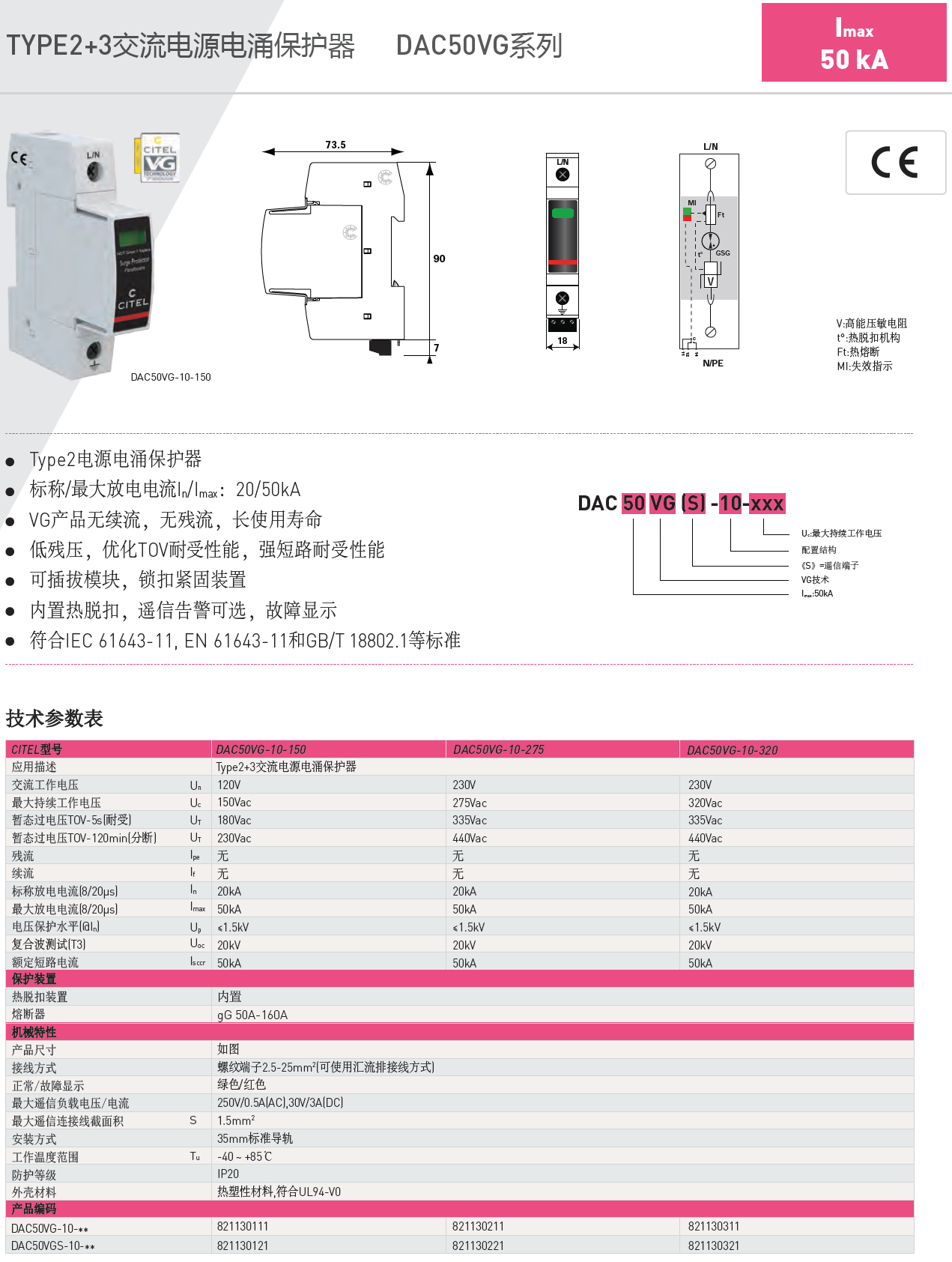

技术参数

CITEL型号	DAC50VG-10-150	DAC50VG-10-275	DAC50VG-10-320
应用描述	Type2+3交流电源电涌保护器	Type2+3交流电源电涌保护器	Type2+3交流电源电涌保护器
交流工作电压 Un	120V	230V	230V
最大持续工作电压 Uc	150Vac	275Vac	320Vac
暂态过电压TOV-5s(耐受) Ut	180Vac	335Vac	335Vac
暂态过电压TOV-120min(分断) Ut	230Vac	440Vac	440Vac
残流 Ipe	无	无	无
续流 lf	无	无	无
标称放电电流 In	20kA	20kA	20kA
最大放电电流 Imax	50kA	50kA	50kA
电压保护水平 Up	≤1.5kV	≤1.5kV	≤1.5kV
复合波测试(T3) Uoc	20kV	20kV	20kV
额定短路电流 Isccr	50kA	50kA	50kA
热脱扣装置	内置	内置	内置
熔断器	gG 50A-160A	gG 50A-160A	gG 50A-160A
产品尺寸	如图	如图	如图
接线方式	螺纹端子2.5-25mm2(可使用汇流排接线方式)	螺纹端子2.5-25mm2(可使用汇流排接线方式)	螺纹端子2.5-25mm2(可使用汇流排接线方式)
正常/故障显示	绿色/红色	绿色/红色	绿色/红色
最大遥信负载电压/电流	250V/0.5A(AC),30V/3A(DC)	250V/0.5A(AC),30V/3A(DC)	250V/0.5A(AC),30V/3A(DC)
最大遥信连接线截面积 S	1.5mm2	1.5mm2	1.5mm2
安装方式	35mm标准导轨	35mm标准导轨	35mm标准导轨
工作温度范围 Tu	-40 ~ +85℃	-40 ~ +85℃	-40 ~ +85℃
防护等级	IP20	IP20	IP20
外壳材料	热塑性材料,符合UL94-V0	热塑性材料,符合UL94-V0	热塑性材料,符合UL94-V0
产品编码 DAC50VG-10-**	821130111	821130211	821130311
产品编码 DAC50VGS-10-**	821130121	821130221	821130321

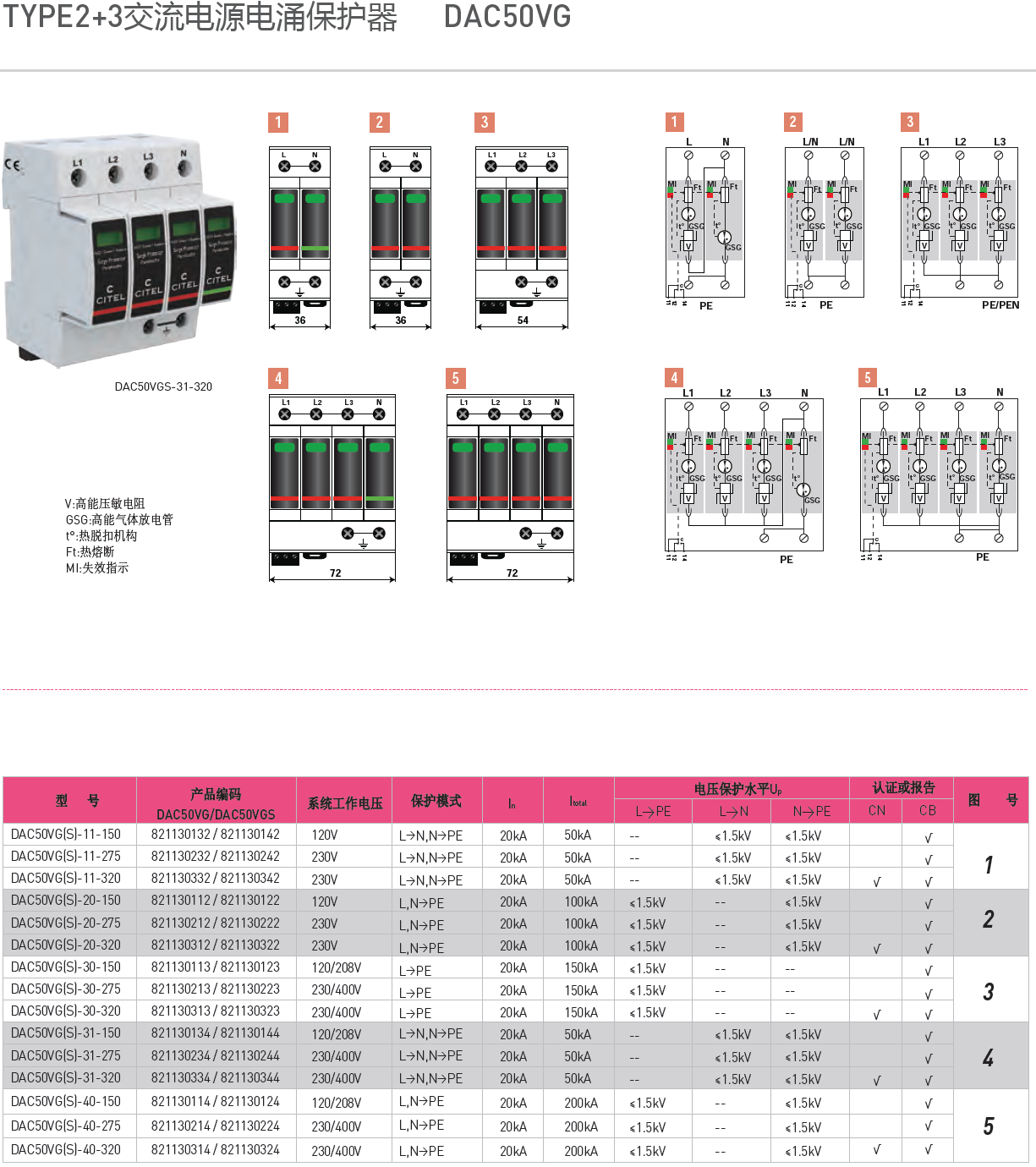

CITEL型号	产品编号 DAC50VG/DAC50VGS	系统工作电压	保护模式	In	Itotal	Up L-PE	Up L-N	Up N-PE
DAC50VG(S)-11-150	821130132/821130142	120V	L-N,N-PE	20KA	50KA	-	≤1.5KV	≤1.5KV
DAC50VG(S)-11-275	821130232/821130242	230V	L-N,N-PE	20KA	50KA	-	≤1.5KV	≤1.5KV
DAC50VG(S)-11-320	821130332/821130342	230V	L-N,N-PE	20KA	50KA	-	≤1.5KV	≤1.5KV
DAC50VG(S)-20-150	821130112/821130122	120V	L,N-PE	20KA	100KA	≤1.5KV	-	≤1.5KV
DAC50VG(S)-20-275	821130212/821130222	230V	L,N-PE	20KA	100KA	≤1.5KV	-	≤1.5KV
DAC50VG(S)-20-320	821130312/821130322	230V	L,N-PE	20KA	100KA	≤1.5KV	-	≤1.5KV
DAC50VG(S)-30-150	821130113/821130123	120/208V	L-PE	20KA	150KA	≤1.5KV	-	-
DAC50VG(S)-30-275	821130213/821130223	230/400V	L-PE	20KA	150KA	≤1.5KV	-	-
DAC50VG(S)-30-320	821130313/821130323	230/400V	L-PE	20KA	150KA	≤1.5KV	-	-
DAC50VG(S)-31-150	821130134/821130144	120/208V	L-N,N-PE	20KA	50KA	-	≤1.5KV	≤1.5KV
DAC50VG(S)-31-275	821130234/821130244	230/400V	L-N,N-PE	20KA	50KA	-	≤1.5KV	≤1.5KV
DAC50VG(S)-31-320	821130334/821130344	230/400V	L-N,N-PE	20KA	50KA	-	≤1.5KV	≤1.5KV
DAC50VG(S)-40-150	821130114/821130124	120/208V	L,N-PE	20KA	200KA	≤1.5KV	-	≤1.5KV
DAC50VG(S)-40-275	821130214/821130224	230/400V	L,N-PE	20KA	200KA	≤1.5KV	-	≤1.5KV
DAC50VG(S)-40-320	821130314/821130324	230/400V	L,N-PE	20KA	200KA	≤1.5KV	-	≤1.5KV
