DAC50系列Type2 型可插拔电涌保护器，设计用于保护主配电盘的交流电源设备。 此系列SPD基于高能压敏电阻设计，具有热脱扣装置和安全失效指示，符合标准要求，具有更好的冲击耐受能力，更高的保护效果和可靠性。 DAC50系列的电涌保护器可适用于单相及三相电源系统的多极配置及不同工作电压等级下的电涌保护。
DAC50系列Type2电源电涌保护器，标称In20KA，最大放电电流Imax50kA，低残压，强短路耐受性能，可插拔模块，锁扣紧固装置，内置热脱扣，遥信告警可选，故障显示，符合IEC 61643-11, EN 61643-11和GB/T18802.1等标准。
型号
DAC50-11-150，DAC50-11-275，DAC50-11-320，DAC50-11-440，DAC50S-11-150，DAC50S-11-275，DAC50S-11-320，DAC50S-11-440
DAC50-20-150，DAC50-20-275，DAC50-20-320，DAC50-20-440，DAC50-20-530，DAC50-20-660，DAC50-20-760
DAC50S-20-150，DAC50S-20-275，DAC50S-20-320，DAC50S-20-440，DAC50S-20-530，DAC50S-20-660，DAC50S-20-760
DAC50-30-150，DAC50-30-275，DAC50-30-320，DAC50-30-440，DAC50-30-530，DAC50-30-660，DAC50-30-760
DAC50S-30-150，DAC50S-30-275，DAC50S-30-320，DAC50S-30-440，DAC50S-30-530，DAC50S-30-660，DAC50S-30-760
DAC50-31-150，DAC50-31-275，DAC50-31-320，DAC50-31-440，DAC50S-31-150，DAC50S-31-275，DAC50S-31-320，DAC50S-31-440
DAC50-40-150，DAC50-40-275，DAC50-40-320，DAC50-40-440，DAC50-40-530，DAC50-40-660，DAC50-40-760
DAC50S-40-150，DAC50S-40-275，DAC50S-40-320，DAC50S-40-440，DAC50S-40-530，DAC50S-40-660，DAC50S-40-760

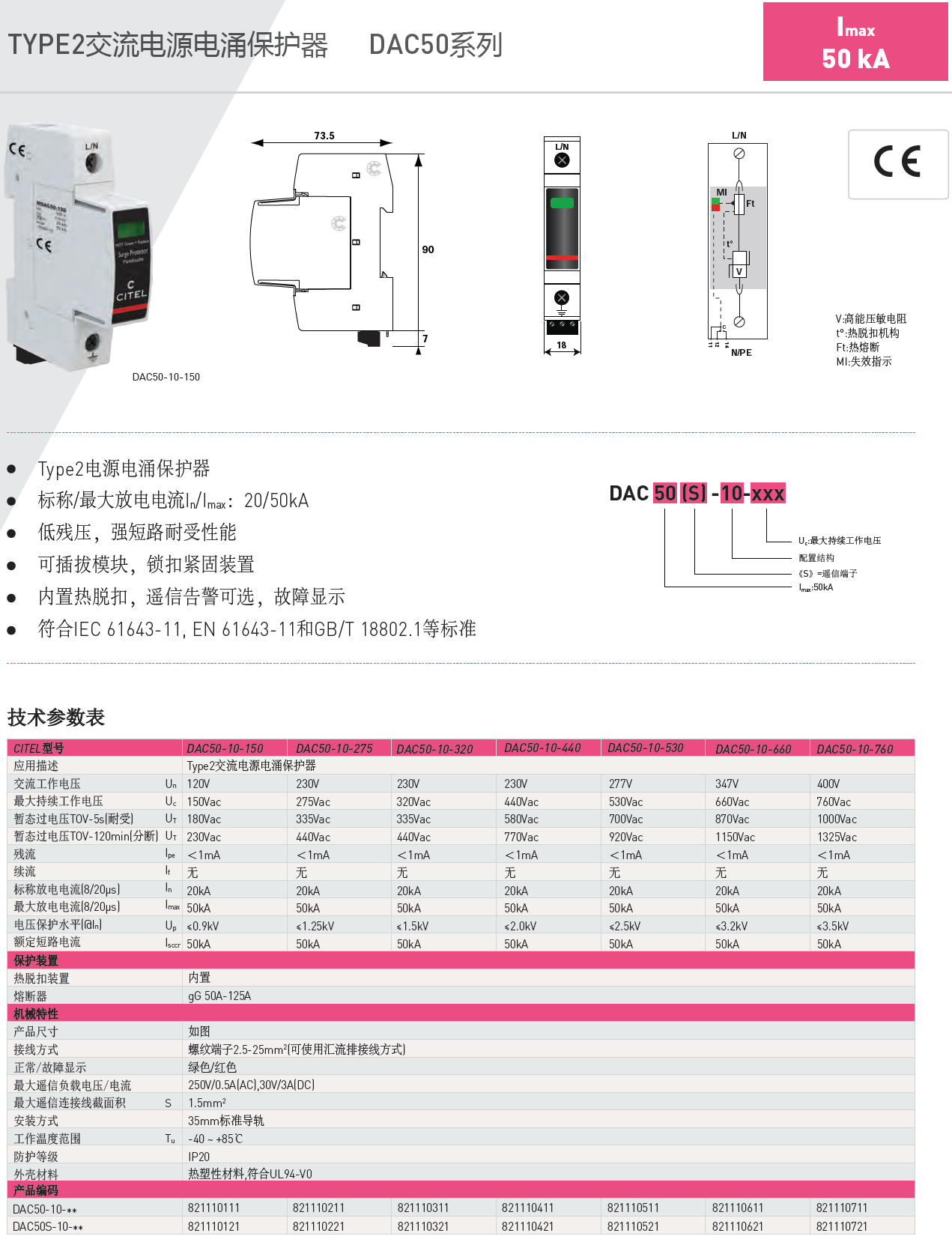

技术参数
|
CITEL型号
|
DAC50-10-150
|
DAC50-10-275
|
DAC50-10-320
|
DAC50-10-440
|
DAC50-10-530
|
DAC50-10-660
|
DAC50-10-760
|
应用描述
|
Type2交流
电源电涌保护器
|
Type2交流
电源电涌保护器
|
Type2交流电源
电涌保护器
|
Type2交流
电源电涌保护器
|
Type2交流
电源电涌保护器
|
Type2交流
电源电涌保护器
|
Type2交流
电源电涌保护器
|
交流工作电压 Un
|
120V
|
230V
|
230V
|
230V
|
277V
|
347V
|
400V
|
最大持续工作电压 Uc
|
150Vac
|
275Vac
|
320Vac
|
440Vac
|
530Vac
|
660Vac
|
760Vac
|
暂态过电压TOV-5s(耐受) Ut
|
180Vac
|
335Vac
|
335Vac
|
580Vac
|
700Vac
|
870Vac
|
1000Vac
|
暂态过电压TOV-120min(分断) Ut
|
230Vac
|
440Vac
|
440Vac
|
440Vac
|
770Vac
|
1150Vac
|
1325Vac
|
残流 Ipe
|
无
|
无
|
＜1mA
|
＜1mA
|
＜1mA
|
＜1mA
|
＜1mA
|
续流 lf
|
无
|
无
|
无
|
无
|
无
|
无
|
无
|
标称放电电流 In
|
20kA
|
20kA
|
20kA
|
20kA
|
20kA
|
20kA
|
20kA
|
最大放电电流 Imax
|
50kA
|
50kA
|
50kA
|
50kA
|
50kA
|
50kA
|
50kA
|
电压保护水平 Up
|
≤1.5kV
|
≤1.5kV
|
≤0.9kV
|
≤1.25kV
|
≤1.5kV
|
≤2.0kV
|
≤3.5kV
|
额定短路电流 Isccr
|
50kA
|
50kA
|
50kA
|
50kA
|
50kA
|
50kA
|
50kA
|
热脱扣装置
|
内置
|
内置
|
内置
|
内置
|
内置
|
内置
|
内置
|
熔断器
|
gG 50A-160A
|
gG 50A-160A
|
gG 50A-125A
|
gG 50A-125A
|
gG 50A-125A
|
gG 50A-125A
|
gG 50A-125A
|
产品尺寸
|
如图
|
如图
|
如图
|
如图
|
如图
|
如图
|
如图
|
接线方式
|
螺纹端子2.5-25mm2
(可使用汇流排接线方式)
|
螺纹端子2.5-25mm2
(可使用汇流排接线方式)
|
螺纹端子2.5-25mm2
(可使用汇流排接线方式)
|
螺纹端子2.5-25mm2
(可使用汇流排接线方式)
|
螺纹端子2.5-25mm2
(可使用汇流排接线方式)
|
螺纹端子2.5-25mm2
(可使用汇流排接线方式)
|
螺纹端子2.5-25mm2
(可使用汇流排接线方式)
|
正常/故障显示
|
绿色/红色
|
绿色/红色
|
绿色/红色
|
绿色/红色
|
绿色/红色
|
绿色/红色
|
绿色/红色
|
最大遥信负载电压/电流
|
250V/0.5A(AC),
30V/3A(DC)
|
250V/0.5A(AC),
30V/3A(DC)
|
250V/0.5A(AC),
30V/3A(DC)
|
250V/0.5A(AC),
30V/3A(DC)
|
250V/0.5A(AC),
30V/3A(DC)
|
250V/0.5A(AC),
30V/3A(DC)
|
250V/0.5A(AC),
30V/3A(DC)
|
最大遥信连接线截面积 S
|
1.5mm2
|
1.5mm2
|
1.5mm2
|
1.5mm2
|
1.5mm2
|
1.5mm2
|
1.5mm2
|
安装方式
|
35mm标准导轨
|
35mm标准导轨
|
35mm标准导轨
|
35mm标准导轨
|
35mm标准导轨
|
35mm标准导轨
|
35mm标准导轨
|
工作温度范围 Tu
|
-40 ~ +85℃
|
-40 ~ +85℃
|
-40 ~ +85℃
|
-40 ~ +85℃
|
-40 ~ +85℃
|
-40 ~ +85℃
|
-40 ~ +85℃
|
防护等级
|
IP20
|
IP20
|
IP20
|
IP20
|
IP20
|
IP20
|
IP20
|
外壳材料
|
热塑性材料,符合UL94-V0
|
热塑性材料,符合UL94-V0
|
热塑性材料,符合UL94-V0
|
热塑性材料,符合UL94-V0
|
热塑性材料,符合UL94-V0
|
热塑性材料,符合UL94-V0
|
热塑性材料,符合UL94-V0
|
产品编码 DAC50-10-**
|
821110111
|
821110211
|
821110311
|
821110411
|
821110511
|
821110611
|
821110711
|
产品编码 DAC50S-10-**
|
821110121
|
821110221
|
821110321
|
821110421
|
821110521
|
821110621
|
821110721
|
|

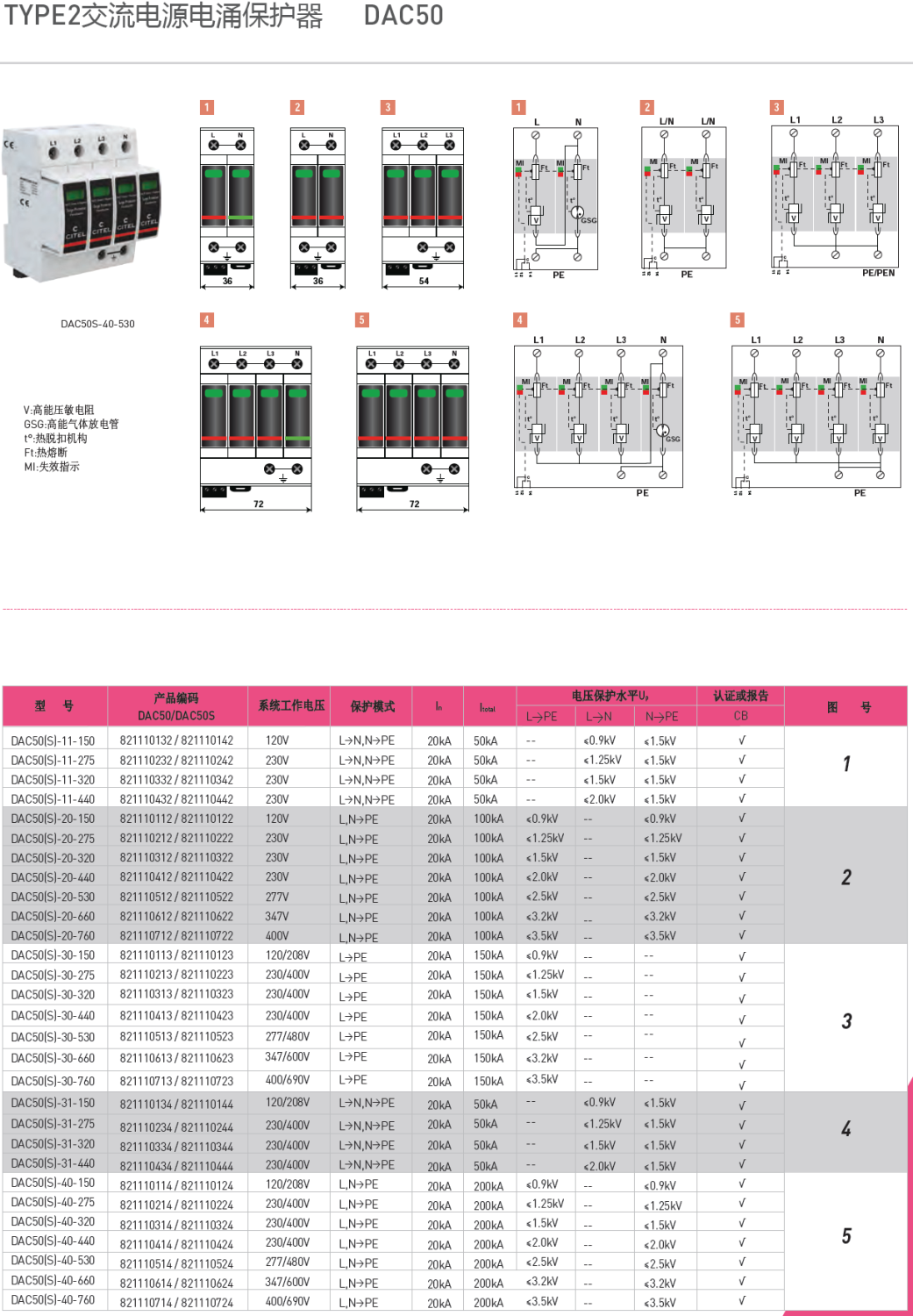

CITEL型号
|
产品编号
|
系统工作电压
|
保护模式
|
In
|
Itotal
|
Up L-PE
|
Up L-N
|
Up N-PE
|
|
DAC50-11-150
DAC50S-11-150
|
821110132
821110142
|
120V
|
L-N,N-PE
|
20KA
|
50KA
|
-
|
≤0.9KV
|
≤1.5KV
|
|
DAC50-11-275
DAC50S-11-275
|
821110232
821110242
|
230V
|
L-N,N-PE
|
20KA
|
50KA
|
-
|
≤1.25KV
|
≤1.5KV
|
|
DAC50-11-320
DAC50S-11-320
|
821110332
821110342
|
230V
|
L-N,N-PE
|
20KA
|
50KA
|
-
|
≤1.5KV
|
≤1.5KV
|
|
DAC50-11-440
DAC50S-11-440
|
821110432
821110442
|
230V
|
L-N,N-PE
|
20KA
|
50KA
|
-
|
≤2.0KV
|
≤1.5KV
|
|
DAC50-20-150
DAC50S-20-150
|
821110112
821110122
|
120V
|
L,N-PE
|
20KA
|
100KA
|
≤0.9KV
|
-
|
≤0.9KV
|
|
DAC50-20-275
DAC50S-20-275
|
821110212
821110222
|
230V
|
L,N-PE
|
20KA
|
100KA
|
≤1.25KV
|
-
|
≤1.25KV
|
|
DAC50-20-320
DAC50S-20-320
|
821110312
821110322
|
230V
|
L,N-PE
|
20KA
|
100KA
|
≤1.5KV
|
-
|
≤1.5KV
|
|
DAC50-20-440
DAC50S-20-440
|
821110412
821110422
|
230V
|
L,N-PE
|
20KA
|
100KA
|
≤2.0KV
|
-
|
≤2.0KV
|
|
DAC50-20-530
DAC50S-20-530
|
821110512
821110522
|
277V
|
L,N-PE
|
20KA
|
100KA
|
≤2.5KV
|
-
|
≤2.5KV
|
|
DAC50-20-660
DAC50S-20-660
|
821110612
821110622
|
347V
|
L,N-PE
|
20KA
|
100KA
|
≤3.2KV
|
-
|
≤3.2KV
|
|
DAC50-20-760
DAC50S-20-760
|
821110712
821110722
|
400V
|
L,N-PE
|
20KA
|
100KA
|
≤3.5KV
|
-
|
≤3.5KV
|
|
DAC50-30-150
DAC50S-30-150
|
821110113
821110123
|
120/208V
|
L-PE
|
20KA
|
150KA
|
≤0.9KV
|
-
|
-
|
|
DAC50-30-275
DAC50S-30-275
|
821110213
821110223
|
230/400V
|
L-PE
|
20KA
|
150KA
|
≤1.25KV
|
-
|
-
|
|
DAC50-30-320
DAC50S-30-320
|
821110313
821110323
|
230/400V
|
L-PE
|
20KA
|
150KA
|
≤1.5KV
|
-
|
-
|
|
DAC50-30-440
DAC50S-30-440
|
821110413
821110423
|
230/400V
|
L-PE
|
20KA
|
150KA
|
≤2.0KV
|
-
|
-
|
|
DAC50-30-530
DAC50S-30-530
|
821110513
821110523
|
277/480V
|
L-PE
|
20KA
|
150KA
|
≤2.5KV
|
-
|
-
|
|
DAC50-30-660
DAC50S-30-660
|
821110613
821110623
|
347/600V
|
L-PE
|
20KA
|
150KA
|
≤3.2KV
|
-
|
-
|
|
DAC50-30-760
DAC50S-30-760
|
821110713
821110723
|
400/690V
|
L-PE
|
20KA
|
150KA
|
≤3.5KV
|
-
|
-
|
|
DAC50-31-150
DAC50S-31-150
|
821110134
821110144
|
120/208V
|
L-N,N-PE
|
20KA
|
50KA
|
-
|
≤0.9KV
|
≤1.5KV
|
|
DAC50-31-275
DAC50S-31-275
|
821110234
821110244
|
230/400V
|
L-N,N-PE
|
20KA
|
50KA
|
-
|
≤1.25KV
|
≤1.5KV
|
|
DAC50-31-320
DAC50S-31-320
|
821110334
821110344
|
230/400V
|
L-N,N-PE
|
20KA
|
50KA
|
-
|
≤1.5KV
|
≤1.5KV
|
|
DAC50-31-440
DAC50S-31-440
|
821110434
821110444
|
230/400V
|
L-N,N-P
|
20KA
|
50KA
|
-
|
≤2.0KV
|
≤1.5KV
|
|
DAC50-40-150
DAC50S-40-150
|
821110114
821110124
|
120/208V
|
L,N-PE
|
20KA
|
200KA
|
≤0.9KV
|
-
|
≤0.9KV
|
|
DAC50-40-275
DAC50S-40-275
|
821110214
821110224
|
230/400V
|
L,N-PE
|
20KA
|
200KA
|
≤1.25KV
|
-
|
≤1.25KV
|
|
DAC50-40-320
DAC50S-40-320
|
821110314
821110324
|
230/400V
|
L,N-PE
|
20KA
|
200KA
|
≤1.5KV
|
-
|
≤1.5KV
|
|
DAC50-40-440
DAC50S-40-440
|
821110414
821110424
|
230/400V
|
L,N-PE
|
20KA
|
200KA
|
≤2.0KV
|
-
|
≤2.0KV
|
|
DAC50-40-530
DAC50S-40-530
|
821110514
821110524
|
277/480V
|
L,N-PE
|
20KA
|
200KA
|
≤2.5KV
|
-
|
≤2.5KV
|
|
DAC50-40-660
DAC50S-40-660
|
821110614
821110624
|
347/600V
|
L,N-PE
|
20KA
|
200KA
|
≤3.2KV
|
-
|
≤3.2KV
|
|
DAC50-40-760
DAC50S-40-760
|
821110714
821110724
|
400/690V
|
L,N-PE
|
20KA
|
200KA
|
≤3.5KV
|
-
|
≤3.5KV
|
