DS104S-385/G

作者：西岱尔交流防雷发布时间：2022-09-28 09:21 点击 808 次

分享到

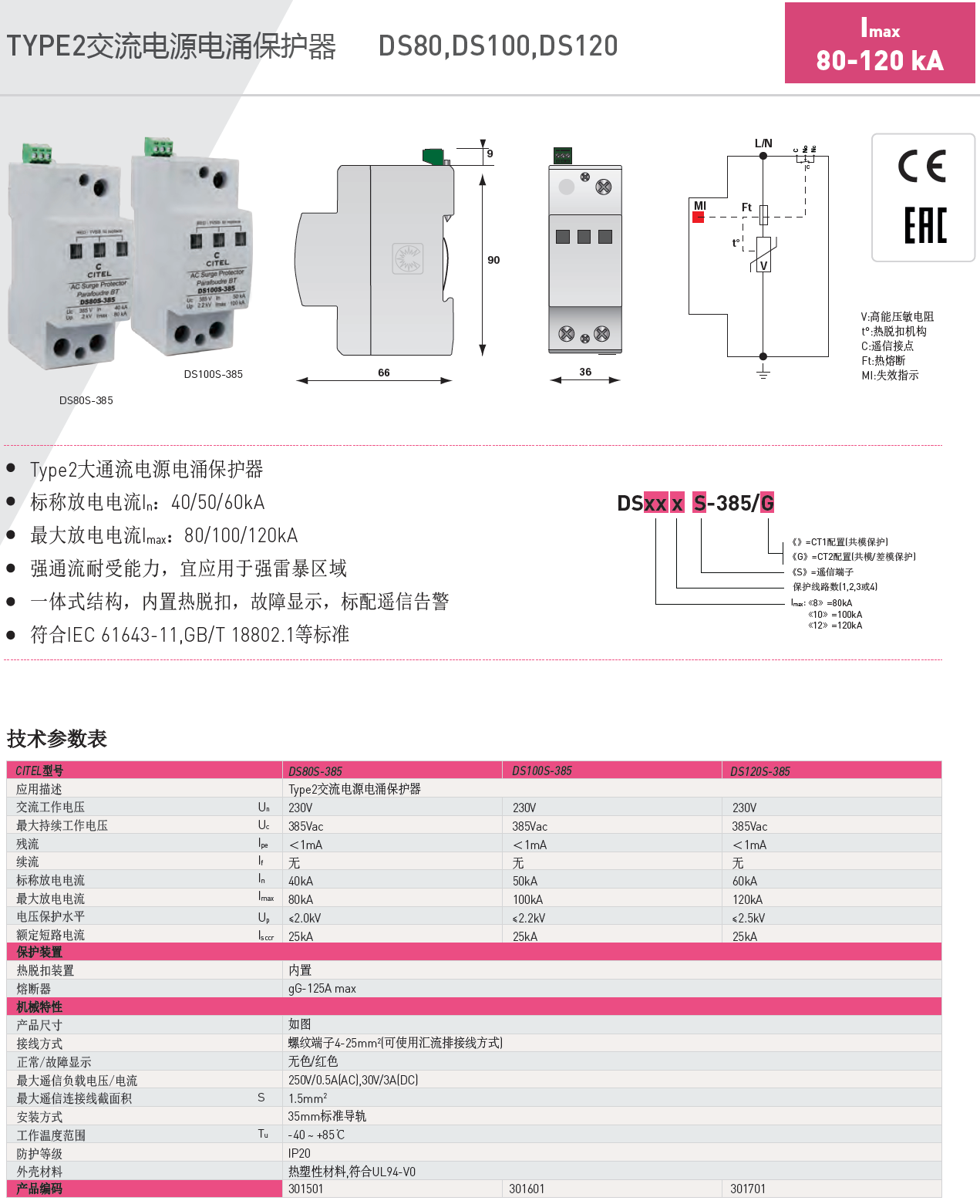

DS80，DS100，DS120系列Type2大通流电源电涌保护器，标称放电电流In40/50/60kA，最大放电电流Imax80/100/120kA，强通流耐受能力，宜应用于强雷暴区域，一体式结构，内置热脱扣，故障显示，标配遥信告警，符合IEC 61643-11,GB/T 18802.1等标准。
型号

DS124S-385/G，DS104S-385/G，DS84S-385/G

DS124S-385，DS104S-385，DS84S-385

DS123S-385，DS103S-385，DS83S-385

DS122S-385/G，DS102S-385/G，DS82S-385/G

DS122S-385，DS102S-385，DS82S-385

技术参数

CITEL型号	DS80S-385	DS100S-385	DS120-385
应用描述	Type2交流电源电涌保护器	Type2交流电源电涌保护器	Type2交流电源电涌保护器
交流工作电压 Un	230V	230V	230V
最大持续工作电压 Uc	385Vac	385Vac	385Vac
残流 Ipe	＜1mA	＜1mA	＜1mA
续流 lf	无	无	无
标称放电电流 In	40kA	50kA	60kA
最大放电电流 Imax	80kA	100kA	120kA
电压保护水平 Up	≤2.0kV	≤2.2kV	≤2.5kV
额定短路电流 Isccr	25kA	25kA	25kA
热脱扣装置	内置	内置	内置
熔断器	gG-125A max	gG-125A max	gG-125A max
产品尺寸	如图	如图	如图
接线方式	螺纹端子4-25mm2(可使用汇流排接线方式)	螺纹端子4-25mm2(可使用汇流排接线方式)	螺纹端子4-25mm2(可使用汇流排接线方式)
正常/故障显示	无色/红色	无色/红色	无色/红色
最大遥信负载电压/电流	250V/0.5A(AC),30V/3A(DC)	250V/0.5A(AC),30V/3A(DC)	250V/0.5A(AC),30V/3A(DC)
最大遥信连接线截面积 S	1.5mm2	1.5mm2	1.5mm2
安装方式	35mm标准导轨	35mm标准导轨	35mm标准导轨
工作温度范围 Tu	-40 ~ +85℃	-40 ~ +85℃	-40 ~ +85℃
防护等级	IP20	IP20	IP20
外壳材料	热塑性材料,符合UL94-V0	热塑性材料,符合UL94-V0	热塑性材料,符合UL94-V0
产品编码	301501	301601	301701

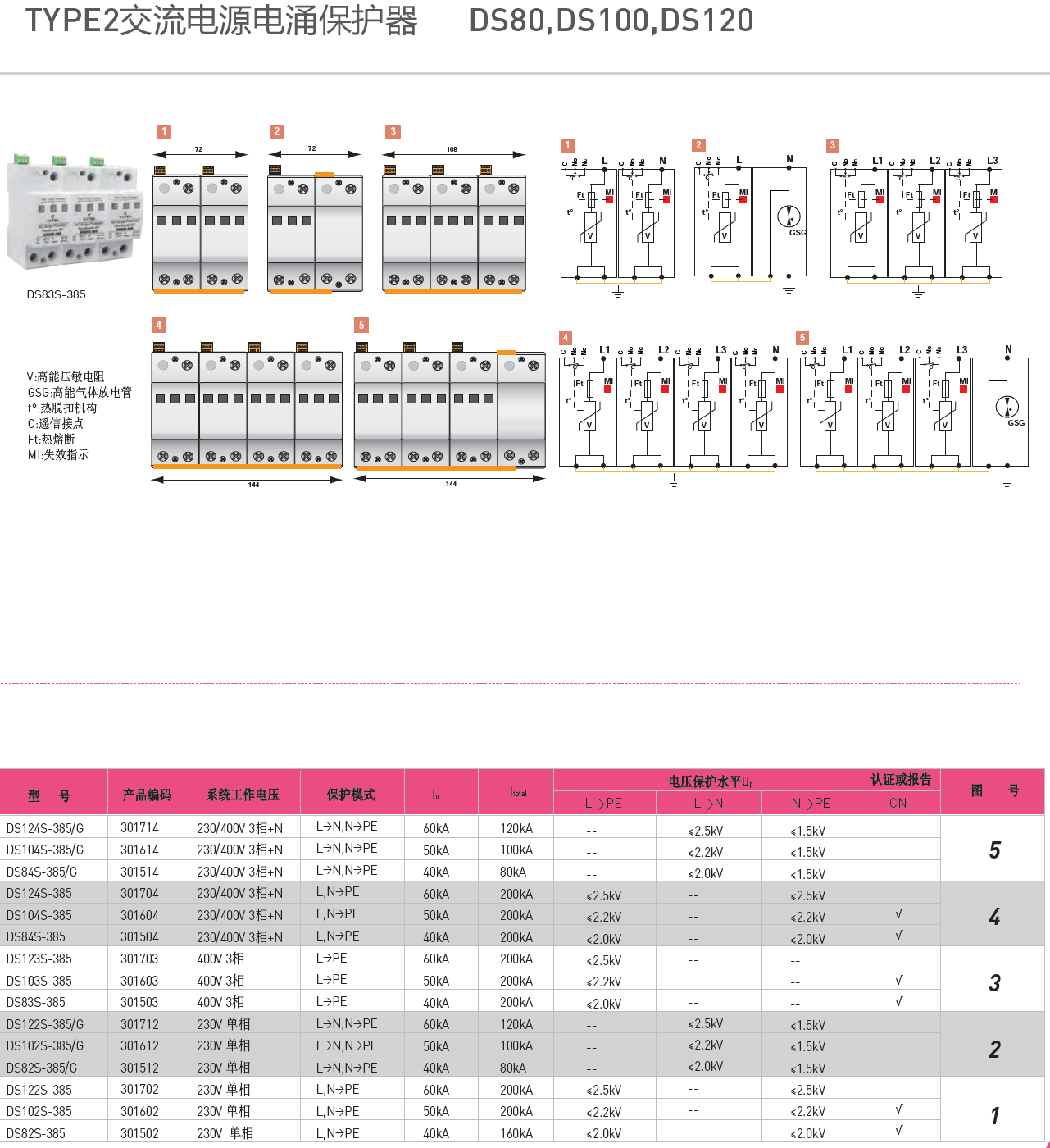

CITEL型号	产品编号	系统工作电压	保护模式	In	Itotal	Up L-PE	Up L-N	Up N-PE
DS124S-385/G	301714	230/400V 3相+N	L-N,N-PE	60KA	120KA	-	≤2.5KV	≤1.5KV
DS104S-385/G	301614	230/400V 3相+N	L-N,N-PE	50KA	100KA	-	≤2.2KV	≤1.5KV
DS84S-385/G	301514	230/400V 3相+N	L-N,N-PE	40KA	80KA	-	≤2.0KV	≤1.5KV
DS124S-385	301704	230/400V 3相+N	L,N-PE	60KA	200KA	≤2.5KV	-	≤2.5KV
DS104S-385	301604	230/400V 3相+N	L,N-PE	50KA	200KA	≤2.2KV	-	≤2.2KV
DS84S-385	301504	230/400V 3相+N	L,N-PE	40KA	200KA	≤2.0KV	-	≤2.0KV
DS123S-385	301703	400V 3相	L-PE	60KA	200KA	≤2.5KV	-	-
DS103S-385	301603	400V 3相	L-PE	50KA	200KA	≤2.2KV	-	-
DS83S-385	301503	400V 3相	L-PE	40KA	200KA	≤2.0KV	-	-
DS122S-385/G	301712	230V 单相	L-N,N-PE	60KA	120KA	-	≤2.5KV	≤1.5KV
DS102S-385/G	301612	230V 单相	L-N,N-PE	50KA	100KA	-	≤2.2KV	≤1.5KV
DS82S-385/G	301512	230V 单相	L-N,N-PE	40KA	80KA	-	≤2.0KV	≤1.5KV
DS122S-385	301702	230V 单相	L,N-PE	60KA	200KA	≤2.5KV	-	≤2.5KV
DS102S-385	301602	230V 单相	L,N-PE	50KA	200KA	≤2.2KV	-	≤2.2KV
DS82S-385	301502	230V 单相	L,N-PE	40KA	160KA	≤2.0KV	-	≤2.0KV
