DAC1-13VGS-31-385

作者：西岱尔交流防雷发布时间：2022-09-21 10:31 点击 919 次

分享到

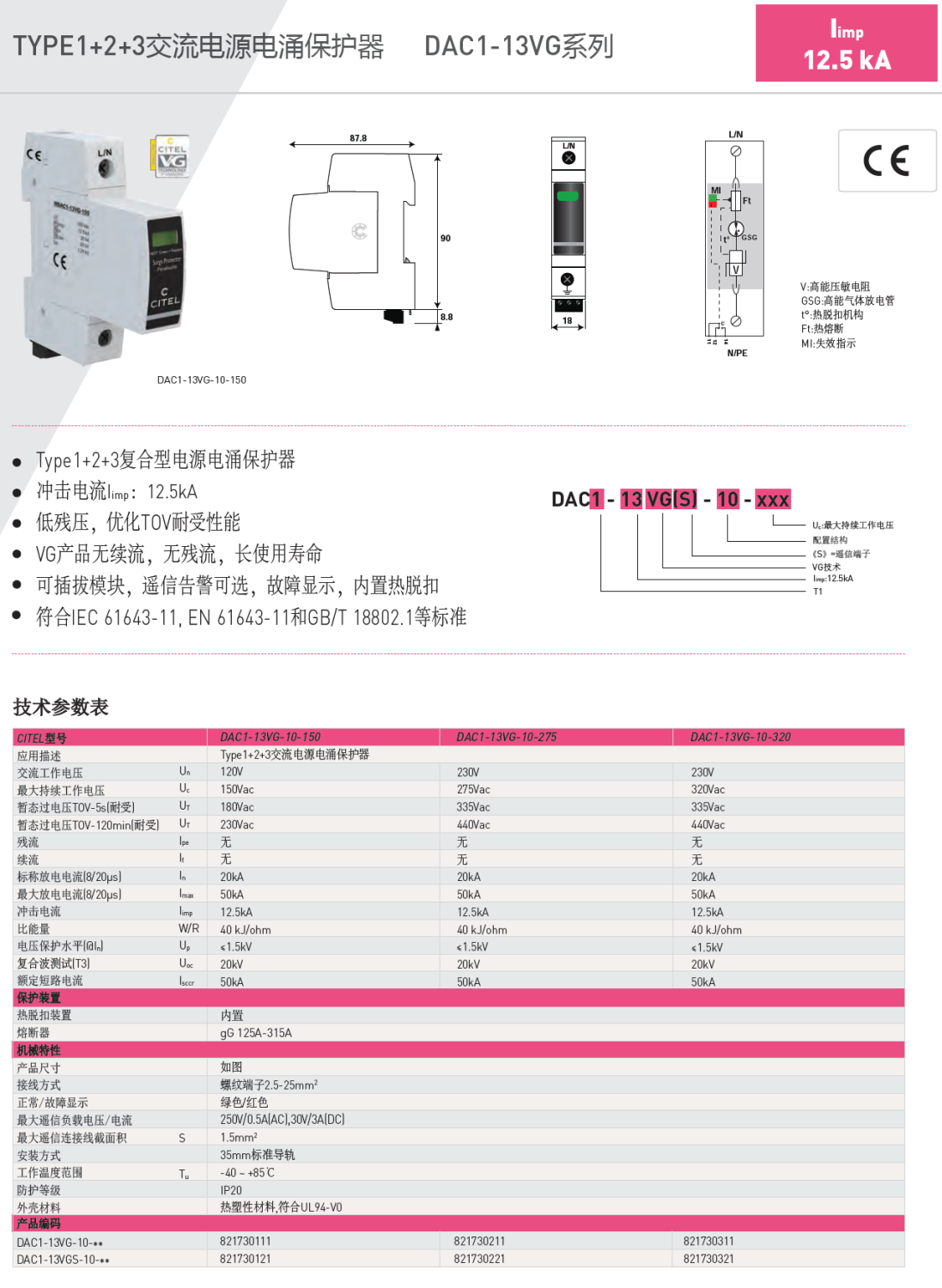

DAC1-13VG系列属于Type1+2+3类可插拔型SPD，安装在与LPS相连的交流电源主配电盘处。采用CITEL独有的VG技术，实现更高保护水平和保护效率，无续流无漏流，应用简单，使用寿命更长。 DAC1-13VG系列电涌保护器通流能力强且设计非常紧凑，可用于保护单相或三相交流网络，是满足Type1型要求的最佳电涌保护解决方案。

DAC1-13VG系列Type1+2+3复合型电源电涌保护器，冲击电流Iimp12.5kA，低残压，优化TOV耐受性能，VG产品无续流，无残流，长使用寿命，可插拔模块，遥信告警可选，故障显示，内置热脱扣，符合IEC 61643-11, EN 61643-11和GB/T 18802.1等标准。
型号

DAC1-13VGS-10-150，DAC1-13VGS-10-275，DAC1-13VGS-10-320

DAC1-13VGS-11-150，DAC1-13VGS-11-275，DAC1-13VGS-11-320，DAC1-13VGS-11-385

DAC1-13VGS-20-150，DAC1-13VGS-20-275，DAC1-13VGS-20-320，DAC1-13VGS-20-385

DAC1-13VGS-30-150，DAC1-13VGS-30-275，DAC1-13VGS-30-320

DAC1-13VGS-31-150，DAC1-13VGS-31-275，DAC1-13VGS-31-320，DAC1-13VGS-31-385

DAC1-13VGS-40-150，DAC1-13VGS-40-275，DAC1-13VGS-40-320，DAC1-13VGS-40-385

技术参数

CITEL型号	DAC1-13VG-10-150	DAC1-13VG-10-275	DAC1-13VG-10-320
应用描述	Type1+2+3交流电源电涌保护器	Type1+2+3交流电源电涌保护器	Type1+2+3交流电源电涌保护器
交流工作电压 Un	120V	230V	230V
最大持续工作电压 Uc	150Vac	275Vac	320Vac
暂态过电压TOV-5s(耐受) Ut	180Vac	335Vac	335Vac
暂态过电压TOV-120min(分断) Ut	230Vac	440Vac	440Vac
残流 Ipe	无	无	无
续流 If	无	无	无
标称放电电流(8/20us) In	20kA	20kA	20KA
最大放电电流(8/20us) Imax	50kA	50kA	50KA
比能量 W/R	40kJ/ohm	40kJ/ohm	40kJ/ohm
冲击电流(10/350us) Iimp	12.5kA	12.5kA	12.5KA
复合波测试(T3) Uoc	20KV	20KV	20KV
电压保护水平 Up	≤1.5kV	≤1.5kV	≤1.5kV
额定短路电流 Isccr	50kA	50kA	50KA
热脱扣装置	内置	内置	内置
熔断器	gG 125A-315A	gG 125A-315A	gG 125A-315A
产品尺寸	如图	如图	如图
接线方式	螺纹端子2.5-25mm2	螺纹端子2.5-25mm2	螺纹端子2.5-25mm2
正常/故障显示	绿色/红色	绿色/红色	绿色/红色
最大遥信负载电压/电流	250V/0.5A(AC),30V/3A(DC)	250V/0.5A(AC),30V/3A(DC)	250V/0.5A(AC),30V/3A(DC)
最大遥信连接线截面积 S	1.5mm2	1.5mm2	1.5mm2
安装方式	35mm标准导轨	35mm标准导轨	35mm标准导轨
工作温度范围 Tu	-40 ~ +85℃	-40 ~ +85℃	-40 ~ +85℃
防护等级	IP20	IP20	IP20
外壳材料	热塑性材料,符合UL94-V0	热塑性材料,符合UL94-V0	热塑性材料,符合UL94-V0
产品编号DAC1-13VG-10-**	821730111	821730211	821730211
产品编号DAC1-13VGS-10-**	821730121	821730121	821730221

CITEL型号	产品编号 DACC1-13VG / DAC1-13VGS	系统工作电压	保护模式	Iimp	Iimp total	Up L-PE	Up L-N	Up N-PE
DAC1-13VG(S)-11-150	821730132 / 821730142	120V	L-N,N-PE	12.5KA	25KA	-	≤1.5KV	≤1.5KV
DAC1-13VG(S)-11-275	821730232 / 821730242	230V	L-N,N-PE	12.5KA	25KA	-	≤1.5KV	≤1.5KV
DAC1-13VG(S)-11-320	821730332 / 821730342	230V	L-N,N-PE	12.5KA	25KA	-	≤1.5KV	≤1.5KV
DAC1-13VG(S)-20-150	821730112 / 821730122	120V	L,N-PE	12.5KA	25KA	≤1.5KV	-	≤1.5KV
DAC1-13VG(S)-20-275	821730212 / 821730222	230V	L,N-PE	12.5KA	25KA	≤1.5KV	-	≤1.5KV
DAC1-13VG(S)-20-320	821730312 / 821730322	230V	L,N-PE	12.5KA	25KA	≤1.5KV	-	≤1.5KV
DAC1-13VG(S)-30-150	821730113 / 821730123	120/208V	L-PE	12.5KA	37.5KA	≤1.5KV	-	-
DAC1-13VG(S)-30-275	821730213 / 821730223	230/400V	L-PE	12.5KA	37.5KA	≤1.5KV	-	-
DAC1-13VG(S)-30-320	821730313 / 821730323	230/400V	L-PE	12.5KA	37.5KA	≤1.5KV	-	-
DAC1-13VG(S)-31-150	821730134 / 821730144	120/208V	L-N,N-PE	12.5KA	50KA	-	≤1.5KV	≤1.5KV
DAC1-13VG(S)-31-275	821730234 / 821730244	230/400V	L-N,N-PE	12.5KA	50KA	-	≤1.5KV	≤1.5KV
DAC1-13VG(S)-31-320	821730334 / 821730344	230/400V	L-N,N-PE	12.5KA	50KA	-	≤1.5KV	≤1.5KV
DAC1-13VG(S)-40-150	821730114 / 821730124	120/208V	L,N-PE	12.5KA	50KA	≤1.5KV	-	≤1.5KV
DAC1-13VG(S)-10-275	821730214 / 821730224	230/400V	L,N-PE	12.5KA	50KA	≤1.5KV	-	≤1.5KV
DAC1-13VG(S)-40-320	821730314 / 821730324	230/400V	L,N-PE	12.5KA	50KA	≤1.5KV	-	≤1.5KV
