网络监控三合一防雷器（第77-80页）（CSHBFL-SV3/***）：  同时保护监控摄像机的电源和网络/控制信号。是一款功能全面、性能可靠的监控专用三合一防雷器。它通过集成化设计简化了安装流程，并通过多级保护和快速响应机制，为昂贵的监控设备提供了针对雷击浪涌的“电源+信号”全方位保护，是提升监控系统可靠性和寿命的关键设备。

一、 产品概述：

1.1产品名称： 网络三合一防雷器

1.2产品型号： CSHBFL-SV3/***

1.3工作模式： 支持 12V、24V、220V 三种电压模式，适用于不同供电要求的监控设备。

该产品是一款专为监控系统摄像机（如高速球、中速球、云台摄像机）设计的集成化浪涌保护器（SPD），能同时对设备的电源线路、网络/音频线路、云台控制线路进行防雷击和过电压保护。

二、 核心特点

2..1高性能保护： 具有放电电流大（标称5kA，最大10kA）、响应速度快（电源部分≤25ns，信号部分≤1ns）、残压低、损耗低的特点，能迅速泄放浪涌电流，有效保护后端设备。

2.2多级保护设计： 采用串联式结构，内部集成了多级保护电路，提供了更全面、更精细的防护。

2.3抗干扰能力强： 信号部分采用电子开关接地方式，能有效消除因监控系统前后端“共地”而引起的信号传输干扰，确保视频/控制信号质量。

2.4集成化与易用性： 将三种保护功能集成于一个设备中，体积小，接线简易，安装方便，实用性强。

2.5安全指示： 电源部分带有工作状态指示灯，通电后灯亮表示接线正确且防雷组件工作正常，便于日常检查和故障排查。

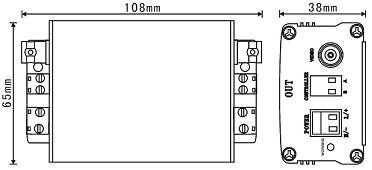

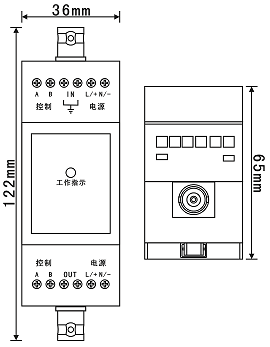

2.6两种安装方式： 提供中尺寸（接线端子式）和导轨式两种结构，以适应不同的安装环境和需求。

三、主要用途

适用于各种室内、室外监控系统，广泛用于：

通信基站

楼宇安防

其他需要安防监控的场所

保护对象包括：高速球型摄像机、中速球型摄像机、云台摄像机等。

四、详细技术参数：产品技术参数根据保护的线路类型和电压等级有所不同，核心参数总结如下：

4.1电源线路保护（12V/24V/220V）

接口类型： 接线端子

关键参数：

220V模式： 额定电压220V，保护水平≤1100V

24V模式： 额定电压24V，保护水平≤300V

12V模式： 额定电压12V，保护水平≤200V

通流能力： 标称放电电流（8/20μs）均为5kA，最大放电电流均为10kA。

响应时间： ≤25ns

4.2控制线路保护（云台控制）

接口类型： 接线端子（标识为A, B）

额定电压： 12V

保护水平： ≤70V

传输速率： 支持10Mbps

插入损耗： ≤0.2dB（非常低，对信号影响极小）

响应时间： 极快，≤1ns

4.3网络线路保护

接口类型： RJ45

额定电压： 5V

保护水平： ≤30V

带宽： 支持100MHz

插入损耗： ≤0.2dB（保证网络信号传输质量）

响应时间： 极快，≤1ns

五、安装与使用要点（非常重要）

5.1安全第一： 安装前必须切断电源，严禁带电操作。

5.2正确选型： 必须选择与被保护设备接口类型和工作电压完全匹配的防雷器。

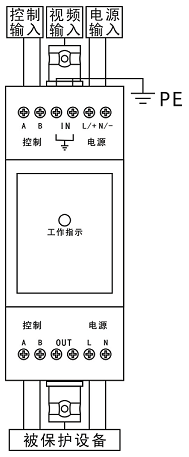

5.3串联连接： 产品为串联连接方式。接线顺序为：外线 → IN（输入端）→ OUT（输出端）→ 被保护设备。切勿接反。

5.4可靠接地： PE接地线必须与防雷系统地线可靠连接，且接地线应尽可能短、粗、直，以确保良好的泄流效果。

5.5接线标识：

电源： L/+ 接火线/正极，N/- 接零线/负极。

控制线： A、B 接控制信号的两极。

5.6状态监控： 通电后检查指示灯，灯亮表示工作正常；灯不亮则表明防雷器可能已损坏，需及时维修或更换。

5.7定期维护： 应定期检查防雷器状态，特别是在雷雨季节后，确保其始终处于有效保护状态。

点击下载彩页：网络三合一防雷器  CSHBFL-SV3/***（12V、24V、220V模式）
