一、产品概述

魏德米勒（Weidmuller）推出的VSSC6 TR LD MOV 12VDC是一款专为数字信号电路设计的电涌保护器，旨在为低电压直流系统（12V DC）提供高效的电涌防护。该产品属于魏德米勒VSS系列，采用金属氧化物压敏电阻（MOV）技术，结合紧凑型导轨安装设计，适用于工业自动化、仪器仪表及通信系统等领域，确保设备免受瞬态过电压和浪涌电流的损害。

二、核心技术：MOV与快速响应机制

1. 金属氧化物压敏电阻（MOV）技术
   MOV作为核心保护元件，在正常电压下呈现高阻抗特性，当电压超过阈值（12V DC）时，其阻抗迅速降低，将浪涌电流泄放到地线，从而限制设备端电压峰值。VSSC6 TR LD MOV的压敏电压误差控制在±10%以内，确保精准触发保护。
2. 高瞬态放电能力
   该保护器支持线-地（Line-PE）和线-线（Line-Line）放电，最大脉冲电流分别达10kA（8/20μs），可抵御高达20kA的瞬态浪涌冲击。
3. 快速恢复与低残留电压
   响应时间≤25ns，脉冲恢复时间不超过15ms，显著降低异常工况对设备的影响，保障系统快速恢复稳定运行。

三、核心优势

1. 工业级防护设计
   • 宽温域适应性：工作温度范围覆盖-40℃至+70℃，存储温度扩展至-40℃至+80℃，支持极端工业环境应用。
   • 高防护等级：IP20防护外壳，符合UL94 V-0阻燃标准，防止灰尘侵入并降低火灾风险。
2. 紧凑结构与便捷安装
   • 尺寸为6.2mm×81mm×88.5mm（长×宽×高），自重仅40.2g，支持TS 35导轨安装，节省控制柜空间。
   • 采用螺钉连接（Torx T15接口），简化接线流程并提升可靠性。
3. 多重认证与兼容性
   通过无铅认证，兼容IEC/EN 61643等国际标准，适用于RS232、RS485等数字接口的过压保护。

四、典型应用场景

1. 工业自动化控制系统
   为PLC、传感器、伺服驱动器等12V直流供电设备提供浪涌防护，防止因电网波动或雷击导致的信号干扰。
2. 通信与数据接口保护
   适用于RS232、CAN总线等低速数据线路，降低因电涌引发的数据传输错误或硬件损坏风险。
3. 仪器仪表与监测系统
   在电力监控、环境监测等场景中，保护精密仪器免受瞬态电压冲击，延长设备寿命。

五、安装与维护建议

• 安装要求：确保接地系统可靠，浪涌保护器需靠近被保护设备安装，以缩短泄放路径。
• 状态监测：定期检查保护模块的物理状态（如变色、开裂），结合魏德米勒智能电涌保护器的物联网功能（如VPU AC IoT系列），可实时监控保护器性能并预警失效风险。

六、总结

魏德米勒VSSC6 TR LD MOV 12VDC凭借其高放电能力、快速响应及工业级防护设计，成为数字信号电路浪涌保护的理想选择。

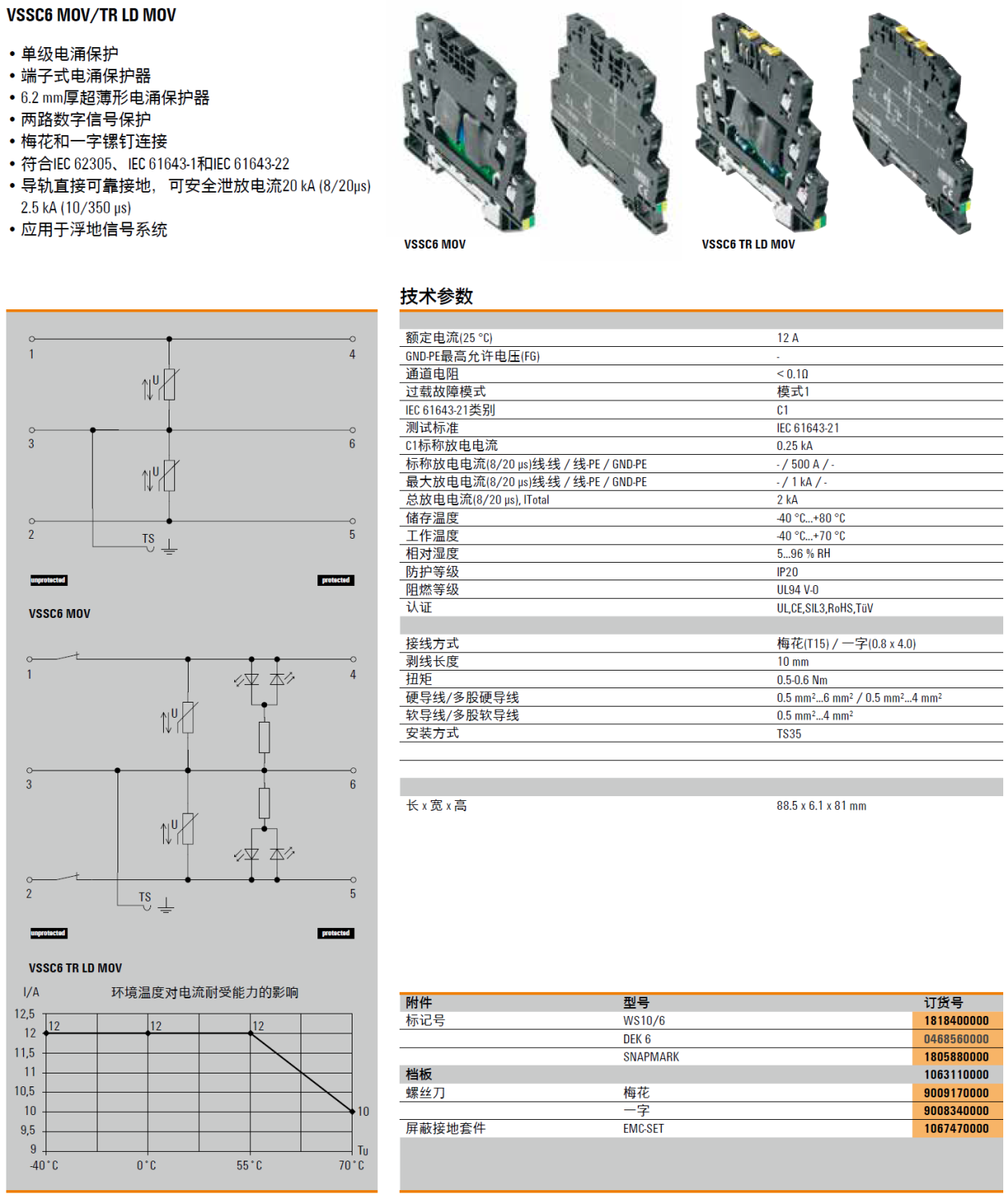

产品型号(货号)：VSSC6 MOV 12VDC(1064530000)，VSSC6 MOV 24VAC/DC(1064540000)，VSSC6 TR LD MOV 12VDC(1064800000)，VSSC6 TR LD MOV 24VAC/DC(1064810000)，档板(1063110000)，WS10/6(1818400000)，DEK 6(0468560000)，SNAPMARK(1805880000)，梅花螺丝刀(9009170000)，一字螺丝刀(9008340000)，EMC-SET(1067470000)
