一、产品概述

魏德米勒VSSC6 RTD EX测量控制系统电涌保护器（以下简称VSSC6 RTD）专为敏感信号线路设计，用于抵御工业环境中因过压耦合导致的设备损坏或信号干扰。该产品隶属于魏德米勒VARITECTOR系列，符合IEC 61643-21标准，适用于CLASS D1、C1、C2等级的应用场景，尤其针对温度传感器（如RTD）、模拟信号传输等高精度测量场景提供可靠保护。

二、核心功能与设计亮点

1. 精密信号保护
   VSSC6 RTD采用二件式模块化结构，支持模拟信号与数字信号的双重防护。其内置气体放电管或变阻器技术，可有效吸收瞬态电涌能量，确保信号传输的稳定性，适用于工业自动化中的二进制信号、4-20mA电流环等场景。

2. 紧凑型工业设计
   产品宽度仅6.2mm，适合空间受限的机柜或控制箱安装，支持DIN导轨快速固定。其外壳采用抗振材料，并通过ATEX防爆认证，可在易爆危险区域安全使用。

3. 便捷接线与标识系统
   支持0.05mm2至6mm2导线范围，兼容一字式或梅花螺丝刀，最大扭矩为0.8-1.0Nm，简化现场安装。独特的颜色标签标识（如不同电压等级对应不同色标）和大量标记号，便于快速识别与维护。

三、技术优势

• 多型号适配：提供超过100种型号，覆盖不同电压等级（如最大持续工作电压5V）及信号类型（包括RTD、热电偶等），满足多样化需求。
• 高可靠性：工作温度范围为-40℃至70℃，适应极端工业环境；采用直插式遥信触点设计，支持远程状态监控。
• 标准化兼容：符合IEC 62305与EN 50539-11标准，适用于建筑自动化、光伏系统、风电设备等多领域。

四、典型应用场景

1. 工业自动化：保护PLC、DCS系统信号输入模块，防止生产线因电涌中断。
2. 建筑自动化：用于楼宇控制系统（如温控、安防信号线路）的过压防护。
3. 过程控制：在石油化工、能源行业中为RTD温度传感器、压力变送器等提供末端保护
   。

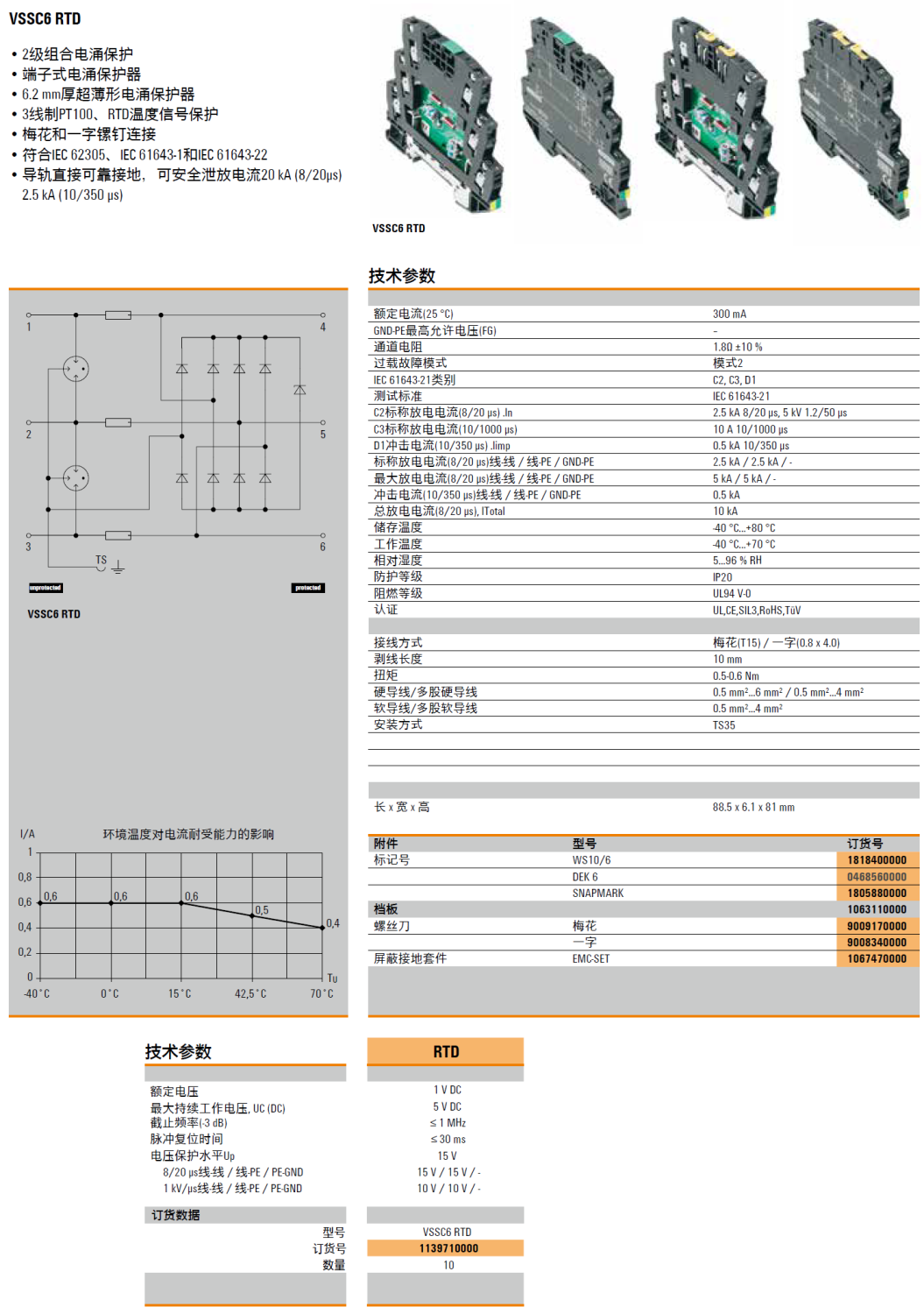

五、技术参数与认证

六、总结

魏德米勒VSSC6 RTD电涌保护器凭借其紧凑性、高兼容性和工业级可靠性，成为复杂环境下信号防护的优选方案。

产品型号(货号)：VSSC6 RTD(1139710000)，档板(1063110000)，WS10/6(1818400000)，DEK 6(0468560000)，SNAPMARK(1805880000)，梅花螺丝刀(9009170000)，一字螺丝刀(9008340000)，EMC-SET(1067470000)
