AM2-40/4-S

作者：雷迅交流防雷发布时间：2023-05-03 02:38 点击 583 次

分享到

AM2-40/4-S 系列模块化电源电涌保护器依据IEC、GB标准设计，具备强大的电涌泄放能力，适用于低压配电系统的各级保护，依据不同的配电系统（TT/TN/IT）可选择多种组合方式。采用快速可靠的内部安全断路装置，当主回路断路器小于300A时，本系列电涌保护器无需再配置后备过流保护器。AM2-40常用于建筑物层配电箱，AM-NPE适用于零地接线模式下配电箱。

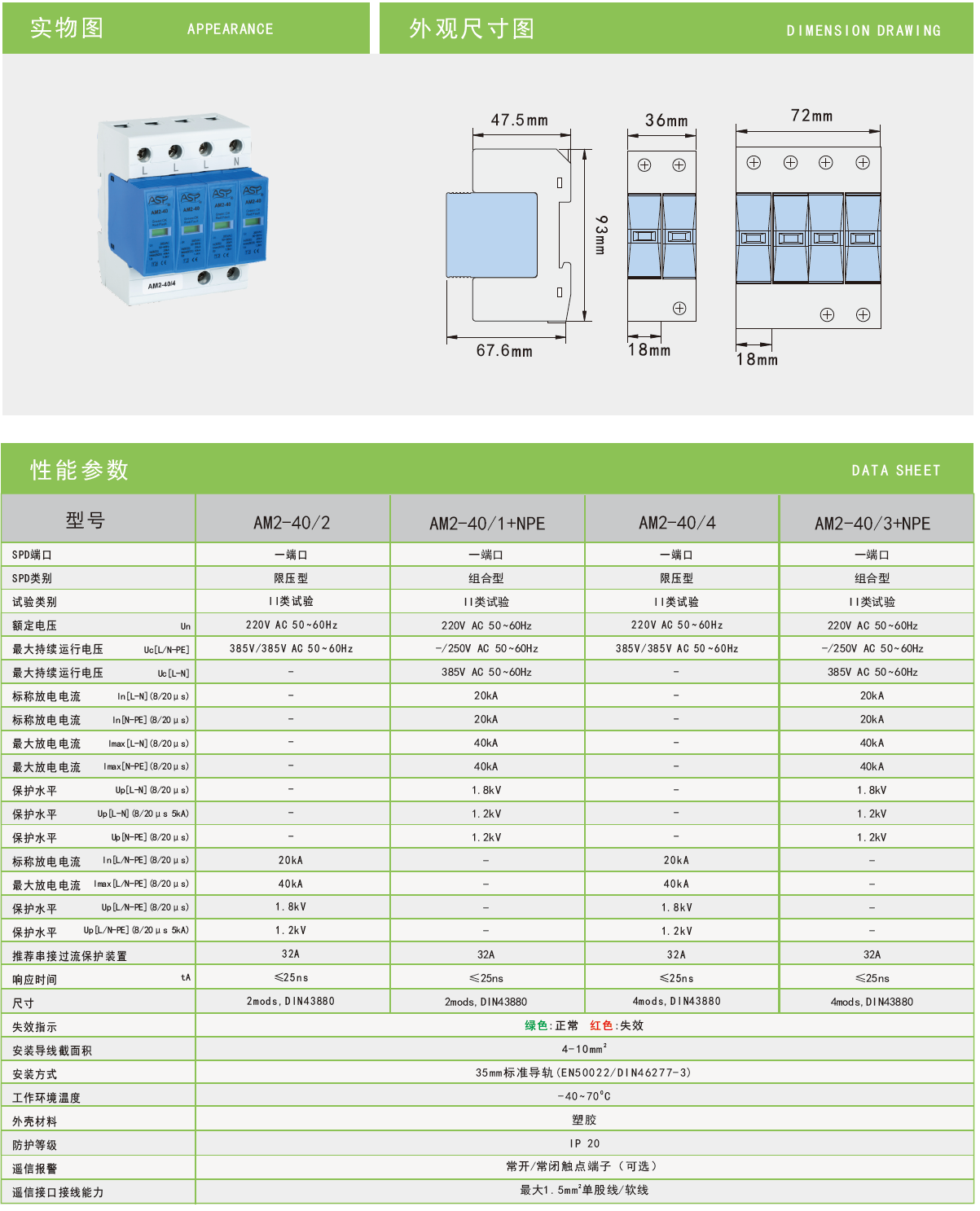

产品型号

AM2-40/2，AM2-40/1+NPE，AM2-40/4，AM2-40/3+NPE

技术参数

防雷模块型号	AM2-40/2	AM2-40/1+NPE	AM2-40/4	AM2-40/3+NPE
浪涌端口	一端口	一端口	一端口	一端口
浪涌类别	限压型	组合型	限压型	组合型
试验类型	II类试验	II类试验	II类试验	II类试验
额定电压 Un	220V AC 50~60Hz	220V AC 50~60Hz	220V AC 50~60Hz	220V AC 50~60Hz
最大持续运行电压 Uc[L/N-PE]	385V/385V AC 50~60Hz	-/250V AC 50~60Hz	385V/385V AC 50~60Hz	-/250V AC 50~60Hz
最大持续运行电压 Uc[L-N]	--	385V AC 50~60Hz	--	385V AC 50~60Hz
标称放电电流 In[L-N](8/20μs)	--	20kA	--	20kA
标称放电电流 In[N-PE](8/20μs)	--	20kA	--	20kA
最大放电电流 Imax[L-N](8/20μs)	--	40kA	--	40kA
最大放电电流 Imax[N-PE](8/20μs)	--	40kA	--	40kA
保护水平 Up[L-N](8/20μs)	--	1.8KV	--	1.8KV
保护水平 Up[L-N](8/20μs 5kA)	--	1.2KV		1.2KV
保护水平 Up[N-PE](8/20μs)	--	1.2KV	--	1.2KV
标称放电电流 In[L/N-PE](8/20μs）	20kA	--	20kA	--
最大放电电流 Imax[L/N-PE](8/20μs)	40kA	--	40kA	--
保护水平Up[L/N-PE](8/20μs）	1.8KV	--	1.8KV	--
保护水平Up[L/N-PE](8/20μs 5kA)	1.2KV	--	1.2KV
推荐串接过流保护装置	32A	32A	32A	32A
响应时间 tA	≤25ns	≤25ns	≤25ns	≤25ns
尺寸	2mods,DIN43880	2mods,DIN43880	2mods,DIN43880	2mods,DIN43880
失效指示	绿色:正常红色:失效
安装导线截面积	4-10mm²
安装方式	35mm标准导轨(EN50022/DIN46277-3 )
工作环境温度	-40℃~+70℃
外壳材料	塑胶
防护等级	IP20
遥信报警	常开/常闭触点端子（可选）
遥信接口接线能力	最大1.5mm²单股线/软线
