VIM2-40/4-385-I

作者：雷迅交流防雷发布时间：2023-04-28 16:32 点击 675 次

分享到

VIM2-40/4-385-I系列模块式电源Ⅱ级限压型电涌保护器是依据IEC、GB标准设计和制造，具备较大的电涌泄放能力，最大放电电流可达80KA(8/20μs ) ,本产品为标准的35mm导轨式安装方式，具备失效检测指示、内置过热/过流断路装置，适用于低压配电系统的各级保护，依据不同的配电系统（TT/TN/IT)可选择多种组合方式。常用于室外配电柜/电箱，电源线路分配柜/电箱，机房内分配电箱，VIM-NPE：只用于零地接线模式下配电箱。
产品型号

VIM1-80/4-275-I，VIM2-40/4-275-I，VIM3-20/4-275-I ， VIM1-80/3P+N-275-I ，VIM2-40/3P+N-275-I，VIM3-20/3P+N-275-I ，

VIM1-80/4-385-I，VIM2-40/4-385-I，VIM3-20/4-385-I ， VIM1-80/3P+N-385-I ，VIM2-40/3P+N-385-I，VIM3-20/3P+N-385-I ，

VIM1-80/4-440-I，VIM2-40/4-440-I，VIM3-20/4-440-I ， VIM1-80/3P+N-440-I ，VIM2-40/3P+N-440-I，VIM3-20/3P+N-440-I ，

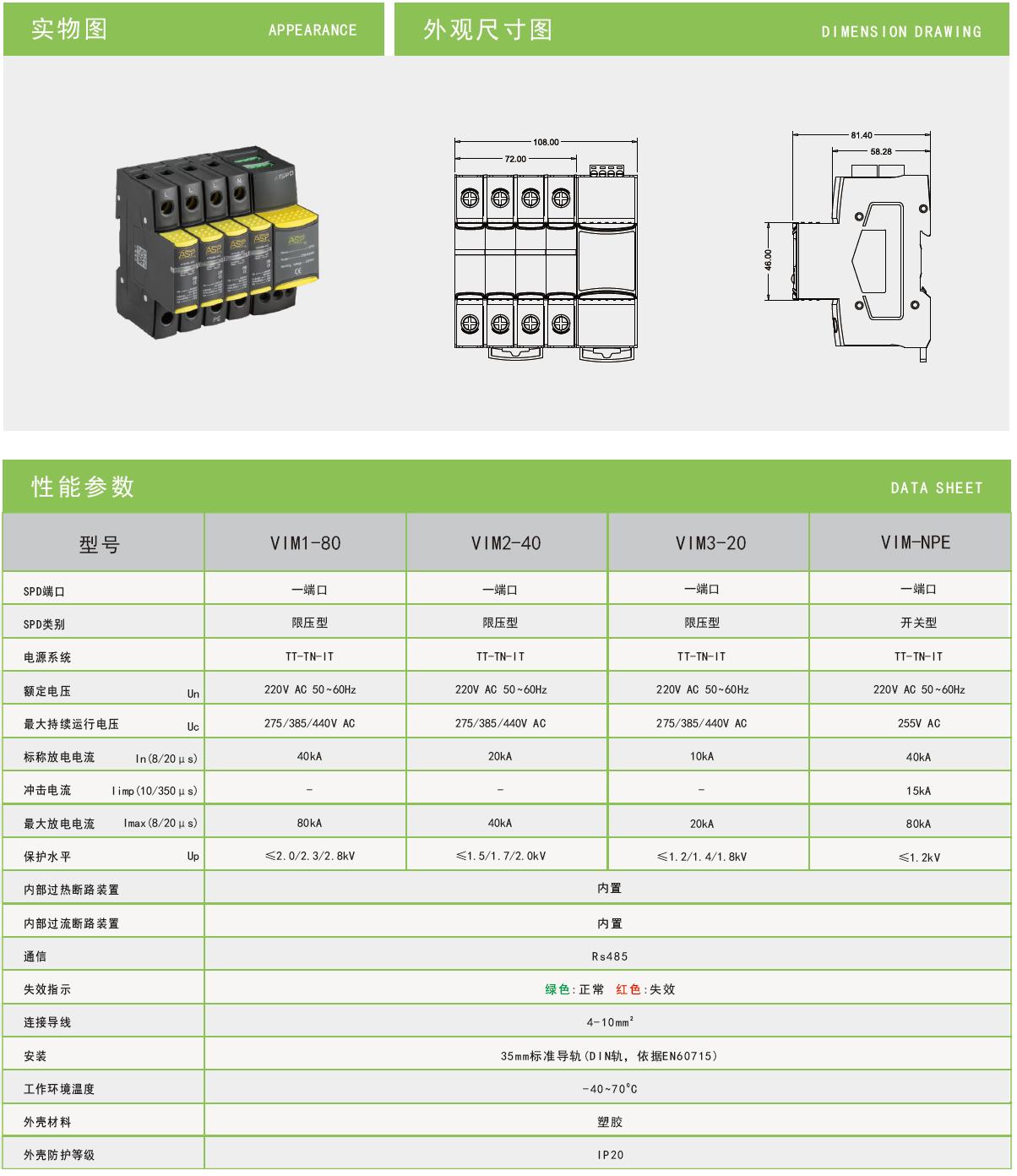

技术参数

防雷模块型号	VIM1-80	VIM2-40	VIM3-20	VIM-NPE
浪涌端口	一端口	一端口	一端口	一端口
浪涌类别	限压型	限压型	限压型	开关型
电源系统	TT-TN-IT	TT-TN-IT	TT-TN-IT	TT-TN-IT
额定电压 Un	220V AC 50~60Hz	220V AC 50~60Hz	220V AC 50~60Hz	220V AC 50~60Hz
最大持续支行电压 Uc	275V/385V/440V AC	275V/385V/440V AC	275V/385V/440V AC	255V AC
标称放电电流 In(8/20μs)	40kA	20kA	10kA	40kA
冲击电流 Iimp(10/350μs)	--	--	--	15kA
最大放电电流 Imax(8/20μs)	80kA	40kA	20kA	80kA
保护水平 Up	≤2.0/2.3/2.8kV	≤1.5/1.7/2.0kV	≤1.2/1.4/1.8kV	≤1.2kV
内部过热断路装置	内置
内部过流断路装置	内置
通信	RS485
失效指示	绿色正常；红色失效
连接导线	4-10mm²
安装	35mm标准导轨( DIN轨，依据EN60715 )
工作环境温度	-40℃~+70℃
外壳材料	塑胶
外壳防护等级	IP20
