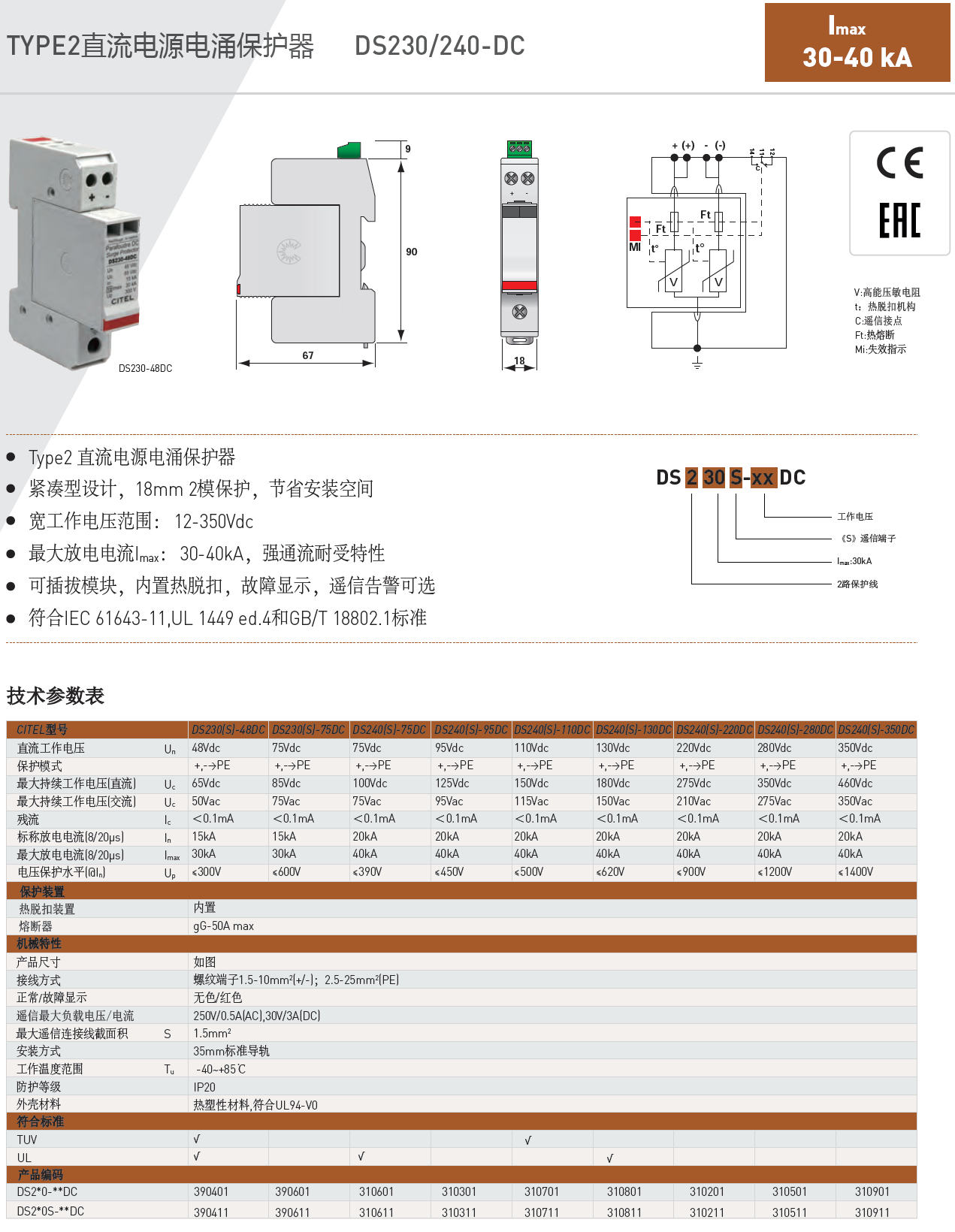

DS230S-DC,DS240S-DC系列Type2 直流电源电涌保护器,紧凑型设计,18mm 2模保护,节省安装空间,宽工作电压范围 12-350Vdc,最大放电电流Imax30-40kA,强通流耐受特性,可插拔模块,内置热脱扣,故障显示,遥信告警可选,符合IEC 61643-11,UL 1449 ed.4和GB/T 18802.1标准。
产品型号
DS230-48DC,DS230-75DC,DS230S-48DC,DS230S-75DC
DS240-75DC,DS240-95DC,DS240-110DC,DS240-130DC,DS240-220DC,DS240-280DC,DS240-350DC
DS240S-75DC,DS240S-95DC,DS240S-110DC,DS240S-130DC,DS240S-220DC,DS240S-280DC,DS240S-350DC
技术参数
CITEL型号 |
DS230(S)-48DC | DS230(S)-75DC |
DS240(S)-75DC |
DS240(S)-95DC |
直流工作电压 Un |
48Vdc |
75Vdc |
75Vdc | 95Vdc |
保护模式 |
+/- → PE |
+/- → PE |
+/- → PE |
+/- → PE |
最大持续工作电压 Uc-dc |
65Vdc |
85Vdc |
100Vdc | 125Vdc |
最大持续工作电压 Uc-ac |
50Vac | 75Vac | 75Vac | 95Vac |
残流 Ipe |
<0.1mA |
<0.1mA |
<0.1mA |
<0.1mA |
标称放电电流(8/20μs) In |
15kA | 15kA | 20kA | 20kA |
最大放电电流(8/20μs) Imax |
30kA | 30kA | 40kA | 40kA |
电压保护水平(@In) Up |
≤300kV |
≤600V |
≤390V |
≤450V |
热脱扣装置 |
内置 |
内置 |
内置 |
内置 |
熔断器 |
gG-50A max |
gG-50A max |
gG-50A max |
gG-50A max |
产品尺寸 |
如图 |
如图 |
如图 |
如图 |
接线方式 |
螺纹端子1.5-10mm2(+/-);2.5-25mm2(PE) |
螺纹端子1.5-10mm2(+/-);2.5-25mm2(PE) |
螺纹端子1.5-10mm2(+/-);2.5-25mm2(PE) |
螺纹端子1.5-10mm2(+/-);2.5-25mm2(PE) |
正常/故障显示 |
无色/红色 |
无色/红色 |
无色/红色 |
无色/红色 |
最大遥信负载电压/电流 |
250V/0.5A(AC),30V/3A(DC) |
250V/0.5A(AC),30V/3A(DC) |
250V/0.5A(AC),30V/3A(DC) |
250V/0.5A(AC),30V/3A(DC) |
最大遥信连接线截面积 S |
1.5mm2 |
1.5mm2 |
1.5mm2 |
1.5mm2 |
安装方式 |
35mm标准导轨 |
35mm标准导轨 |
35mm标准导轨 |
35mm标准导轨 |
工作温度范围 Tu |
-40 ~ +85℃ |
-40 ~ +85℃ |
-40 ~ +85℃ |
-40 ~ +85℃ |
防护等级 |
IP20 | IP20 |
IP20 |
IP20 |
外壳材料 |
热塑性材料,符合UL94-V0 |
热塑性材料,符合UL94-V0 |
热塑性材料,符合UL94-V0 |
热塑性材料,符合UL94-V0 |
DS2*0-**DC |
390401 | 390601 | 310601 | 310301 |
DS2*0S-**DC |
390411 | 390611 | 310611 | 310311 |
CITEL型号 |
DS240(S)-110DC | DS240(S)-130DC |
DS240(S)-220DC |
DS240(S)-280DC |
DS240(S)-350DC |
直流工作电压 Un |
110Vdc |
130Vdc |
220Vdc | 280Vdc | 350Vdc |
保护模式 |
+/- → PE |
+/- → PE |
+/- → PE |
+/- → PE |
+/- → PE |
最大持续工作电压 Uc-dc |
150Vdc |
180Vdc |
275Vdc | 350Vdc | 460Vdc |
最大持续工作电压 Uc-ac |
115Vac | 150Vac | 210Vac | 275Vac | 350Vac |
残流 Ipe |
<0.1mA |
<0.1mA |
<0.1mA |
<0.1mA |
<0.1mA |
标称放电电流(8/20μs) In |
15kA | 15kA | 20kA | 20kA | 20kA |
最大放电电流(8/20μs) Imax |
30kA | 30kA | 40kA | 40kA | 40kA |
电压保护水平(@In) Up |
≤500kV |
≤620V |
≤900V |
≤1200V |
≤1400V |
热脱扣装置 |
内置 |
内置 |
内置 |
内置 |
内置 |
熔断器 |
gG-50A max |
gG-50A max |
gG-50A max |
gG-50A max |
gG-50A max |
产品尺寸 |
如图 |
如图 |
如图 |
如图 |
如图 |
接线方式 |
螺纹端子1.5-10mm2(+/-);2.5-25mm2(PE) |
螺纹端子1.5-10mm2(+/-);2.5-25mm2(PE) |
螺纹端子1.5-10mm2(+/-);2.5-25mm2(PE) |
螺纹端子1.5-10mm2(+/-);2.5-25mm2(PE) |
螺纹端子1.5-10mm2(+/-);2.5-25mm2(PE) |
正常/故障显示 |
无色/红色 |
无色/红色 |
无色/红色 |
无色/红色 |
无色/红色 |
最大遥信负载电压/电流 |
250V/0.5A(AC), 30V/3A(DC) |
250V/0.5A(AC), 30V/3A(DC) |
250V/0.5A(AC), 30V/3A(DC) |
250V/0.5A(AC), 30V/3A(DC) |
250V/0.5A(AC), 30V/3A(DC) |
最大遥信连接线截面积 S |
1.5mm2 |
1.5mm2 |
1.5mm2 |
1.5mm2 |
1.5mm2 |
安装方式 |
35mm标准导轨 |
35mm标准导轨 |
35mm标准导轨 |
35mm标准导轨 |
35mm标准导轨 |
工作温度范围 Tu |
-40 ~ +85℃ |
-40 ~ +85℃ |
-40 ~ +85℃ |
-40 ~ +85℃ |
-40 ~ +85℃ |
防护等级 |
IP20 | IP20 |
IP20 |
IP20 |
IP20 |
外壳材料 |
热塑性材料, 符合UL94-V0 |
热塑性材料, 符合UL94-V0 |
热塑性材料, 符合UL94-V0 |
热塑性材料, 符合UL94-V0 |
热塑性材料, 符合UL94-V0 |
DS2*0-**DC |
310701 | 310801 | 310201 | 310501 | 310901 |
DS2*0S-**DC |
310711 | 310811 | 310211 | 310511 | 310911 |
