DDC50S-21Y-1200

作者:西岱尔直流防雷   发布时间:2022-11-19 15:36   点击 466

分享到 0

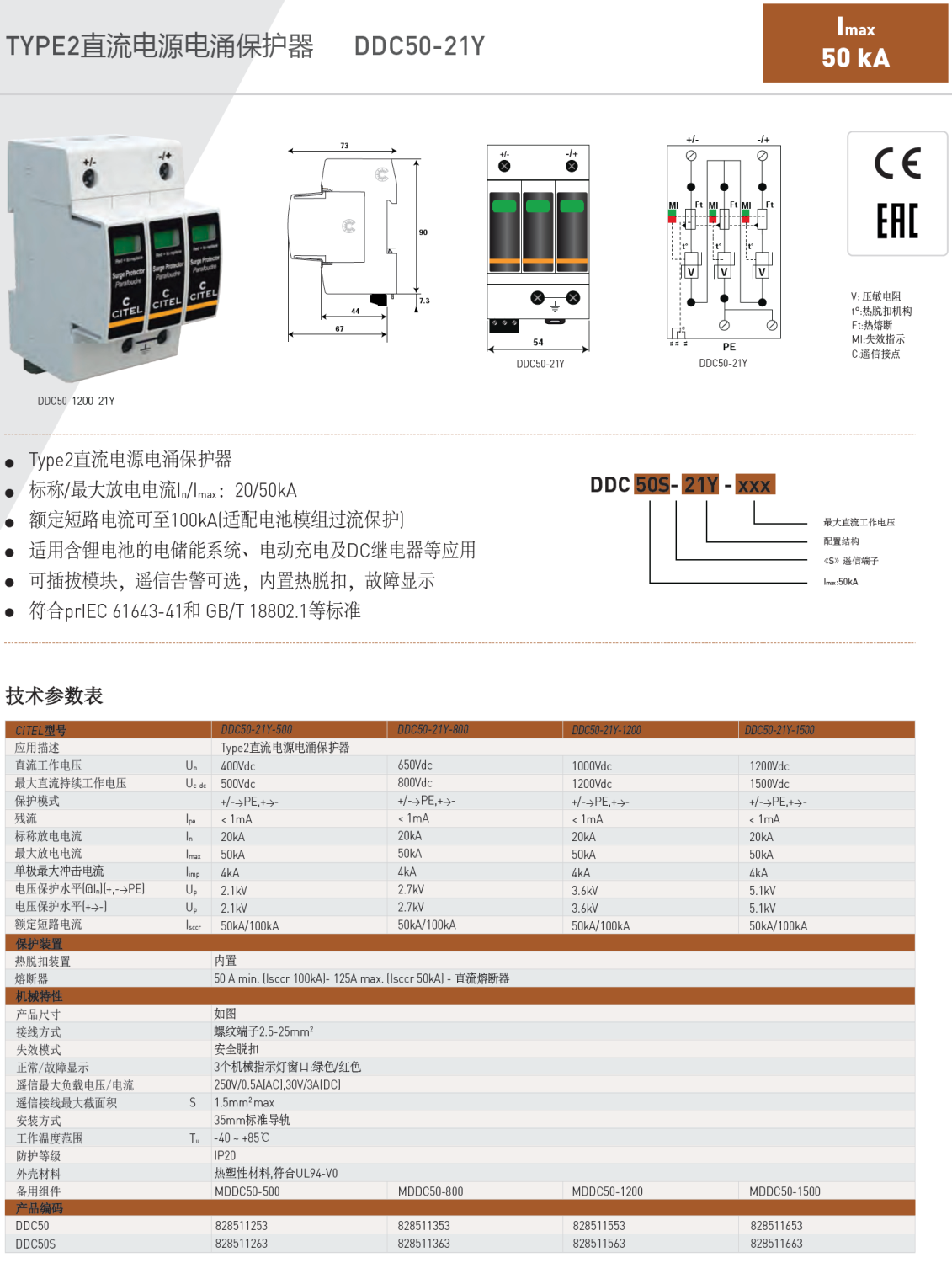

  DDC50S-21Y系列Type2直流电源电涌保护器,标称In20KA,最大放电电流Imax50kA,额定短路电流可至100kA(适配电池模组过流保护),适用含锂电池的电储能系统、电动充电及DC继电器等应用,可插拔模块,遥信告警可选,内置热脱扣,故障显示,符合prIEC 61643-41和 GB/T 18802.1等标准。
  产品型号

DDC50-21Y-500,DDC50-21Y-800,DDC50-21Y-1200,DDC50-21Y-1500

DDC50S-21Y-500,DDC50S-21Y-800,DDC50S-21Y-1200,DDC50S-21Y-1500

MDDC50-500,MDDC50-800,MDDC50-1200,MDDC50-1500

  技术参数

CITEL型号
DDC50-21Y-500 DDC50-21Y-800 DDC50-21Y-1200
DDC50-21Y-1500
应用描述
Type2直流电源电涌保护器
Type2直流电源电涌保护器 Type2直流电源电涌保护器
Type2直流电源电涌保护器
直流工作电压 Un
400Vdc
650Vdc
1000Vdc
1200Vdc
保护模式
+/- → PE,+ → -
+/- → PE,+ → -
+/- → PE,+ → -
+/- → PE,+ → -
最大持续工作电压 Uc-dc
500Vdc
800Vdc
1200Vdc
1500Vdc
残流 Ipe
<1mA
<1mA
<1mA
<1mA
标称放电电流(8/20μs) In
20kA 20kA 20kA 20kA
最大放电电流(8/20μs) Imax
50kA 50kA 50kA 50kA
单极冲击电流(10/350μs) Iimp
4kA 4kA 4kA 4kA
电压保护水平(@In) Up +/-→PE
2.1KV 2.7KV 3.6kV 5.1kV
电压保护水平(@In) Up + → -
2.1KV
2.7KV
3.6KV 5.1KV
额定短路电流 Isccr
50KA/100KA 50KA/100KA 50KA/100KA 50kA/100KA
备用组件 MDDC50-500
MDDC50-800
MDDC50-1200
MDDC50-1500
热脱扣装置
内置
内置
内置
内置
熔断器
50 A min. (Isccr 100kA)- 125A max. (Isccr 50kA) - 直流熔断器
50 A min. (Isccr 100kA)- 125A max. (Isccr 50kA) - 直流熔断器
50 A min. (Isccr 100kA)- 125A max. (Isccr 50kA) - 直流熔断器
50 A min. (Isccr 100kA)- 125A max. (Isccr 50kA) - 直流熔断器
产品尺寸
如图
如图
如图
如图
接线方式
螺纹端子2.5-25mm2
螺纹端子2.5-25mm2
螺纹端子2.5-25mm2
螺纹端子2.5-25mm2
失效模式 安全脱扣
安全脱扣
安全脱扣
安全脱扣
正常/故障显示
3个机械指示灯窗口:绿色/红色
3个机械指示灯窗口:绿色/红色
3个机械指示灯窗口:绿色/红色
3个机械指示灯窗口:绿色/红色
最大遥信负载电压/电流

250V/0.5A(AC),30V/3A(DC)

250V/0.5A(AC),30V/3A(DC)

250V/0.5A(AC),30V/3A(DC)
250V/0.5A(AC),30V/3A(DC)
最大遥信连接线截面积 S
1.5mm2 max
1.5mm2 max
1.5mm2 max
1.5mm2 max
安装方式
35mm标准导轨
35mm标准导轨
35mm标准导轨
35mm标准导轨
工作温度范围 Tu
-40 ~ +85℃
-40 ~ +85℃
-40 ~ +85℃
-40 ~ +85℃
防护等级
IP20 IP20 IP20
IP20
外壳材料
热塑性材料,符合UL94-V0
热塑性材料,符合UL94-V0
热塑性材料,符合UL94-V0
热塑性材料,符合UL94-V0
DDC50-21Y-***
828511253 828511353 828511553 828511653
DDC50S-21Y-***

828511263

828511363 828511563 828511663
DDC50S-21Y-1200 +wx15388051501
