一、前端设备防雷核心方案

1. 直击雷防护

   • 监控摄像头：在室外立杆顶部安装避雷针（滚球法保护半径≥60米），接地电阻≤10Ω。若处于开阔地带，需通过金属杆或镀锌扁钢引下线实现等电位连接。
   • 门禁控制器：安装在室外的门禁设备需置于避雷针保护范围内，或通过金属杆接地，避免直击雷破坏。

2. 感应雷防护

   • 电源线防护：
     • 监控摄像头电源进线端安装C级电源电涌保护器（如CSHBFL-M385/20），门禁控制器电源端采用三级防雷设计（放电管+电感电阻+TVS管），通流容量≥4000V感应雷50次无损。
   • 信号线防护：
     • 监控网络线采用二合一电涌保护器（如CSHBFL-SV2/024），门禁控制线串接信号防雷器，抑制电磁干扰。

二、传输线路防护策略

1. 监控系统：

   • 光缆传输：优先选用铠装光缆，两端金属加强芯接地，屏蔽层通过接地排连接。
   • 网线/电源线：穿金属管埋地敷设，金属管两端接地，降低感应雷影响。

2. 门禁系统：

   • 控制线与通信线：采用屏蔽双绞线，沿墙或地埋敷设，远离金属管道（≥5米），减少电磁耦合。

三、中心机房与终端设备防护

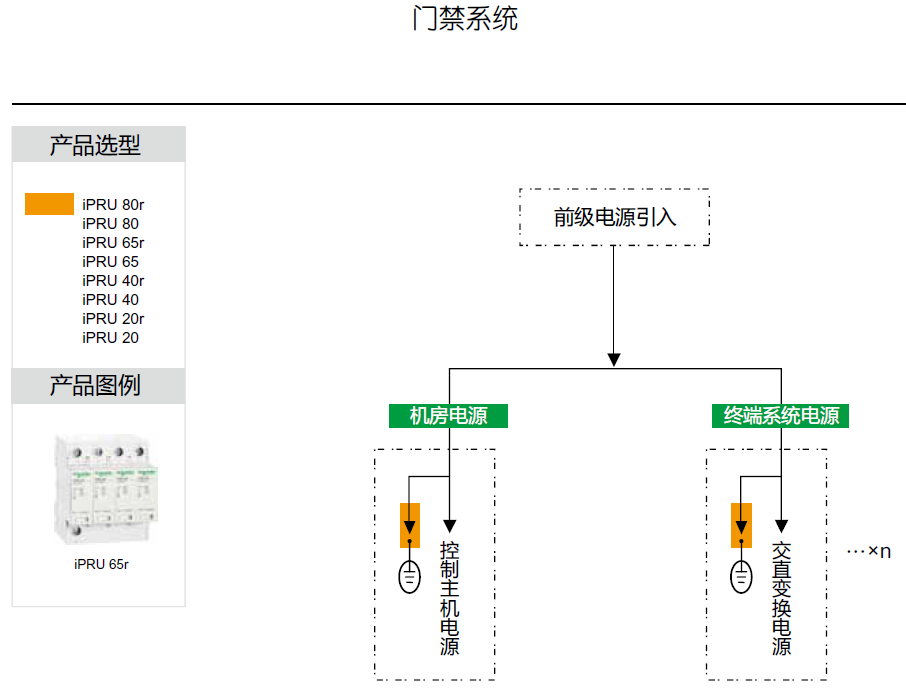

1. 电源分级防护：

   • 监控系统：总配电房→楼层端子箱→设备前端，逐级安装电涌保护器（如40kA→20kA→10kA）。
   • 门禁系统：在UPS前端安装直流电源防雷器（如DC12V/10kA），传输线路串接信号避雷器。

2. 等电位连接：

   • 监控机房与门禁控制室采用联合接地系统（接地电阻≤1Ω），设备金属外壳与接地网连接，形成等电位环境。

四、智能化运维管理

1. 物联网集成：

   • 通过智能防雷云平台实现监控与门禁系统的联动，如雷电预警时自动关闭门禁通道、启动应急照明。
   • 支持历史雷电数据存储（6个月）与可视化分析，优化防护策略。

2. 远程监控与预警：

   • 双色LED指示灯实时显示设备状态，故障自动派单维修，提升响应效率。

五、实施与维护建议

1. 部署要点：

   • 避雷针与接地体安装需符合GB50057标准，接地线截面积≥16mm2。
   • 信号线与电源线严格区分，避免接反导致功能异常。

2. 定期维护：

   • 每季度检查接地电阻、避雷器状态，雷击计数器超阈值时立即更换模块。
   • 支持固件远程升级，适配新型网络协议（如IPv6）。

结语

监控系统与门禁系统一体化防雷方案通过“多级防护+智能监测+全场景适配”，为关键基础设施提供从雷电预警到设备保护的完整解决方案。无论是应对极端天气、电网波动，还是保障公共安全连续运行，该方案均能显著降低雷电灾害风险，提升系统可靠性。
