一、设计原则与规范依据

1. 综合防护原则
   采用“前端拦截+传输屏蔽+末端精细保护”策略，通过接闪器、接地系统、SPD（电涌保护器）及等电位连接，实现雷电流安全泄放。
2. 负荷分级与供电可靠性
   加油站属于一级负荷中特别重要负荷，需配置双路市电+UPS+柴油发电机组冗余供电，关键设备（如加油机、油罐控制系统）增设独立应急电源。

二、直击雷防护措施

1. 接闪器部署

   • 在罩棚顶部安装避雷带或避雷网（长宽＞10m时采用网格化设计），保护半径覆盖整个加油区。
   • 储油罐区设置独立避雷针，保护范围覆盖呼吸阀（高度2.5m以上，半径5m），与油罐间距≥3m以避免反击。

2. 接地系统优化

   • 采用共用接地装置，接地电阻≤1Ω（高土壤电阻率区域采用降阻剂），接地网面积≥50m×50m。
   • 油罐区、加油区、配电室等区域通过垂直接地极（长2.5m，埋深0.7m以下）形成环形闭合接地网。

三、内部防雷措施

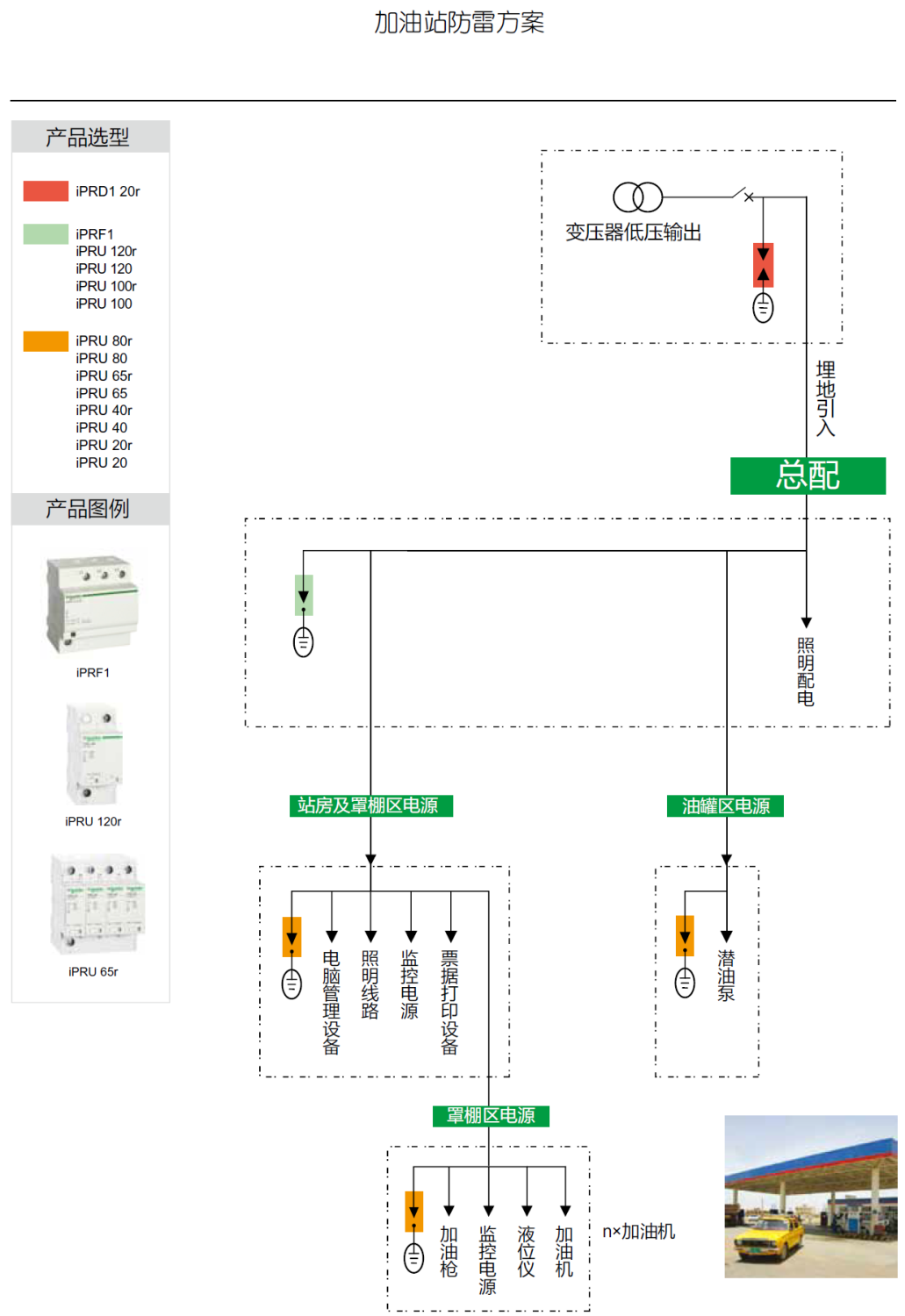

1. 多级SPD配置

   • 一级防护（总配电房）：安装三相电源避雷箱（通流容量80kA@8/20μs），保护UPS及总配电柜。
   • 二级防护（设备机房）：配置模块式电源电涌保护器（通流容量40kA），覆盖加油机、油罐控制系统等。
   • 三级防护（终端设备）：加油机加装精细电源防雷插座（通流容量10kA），限制残压至设备耐受范围。

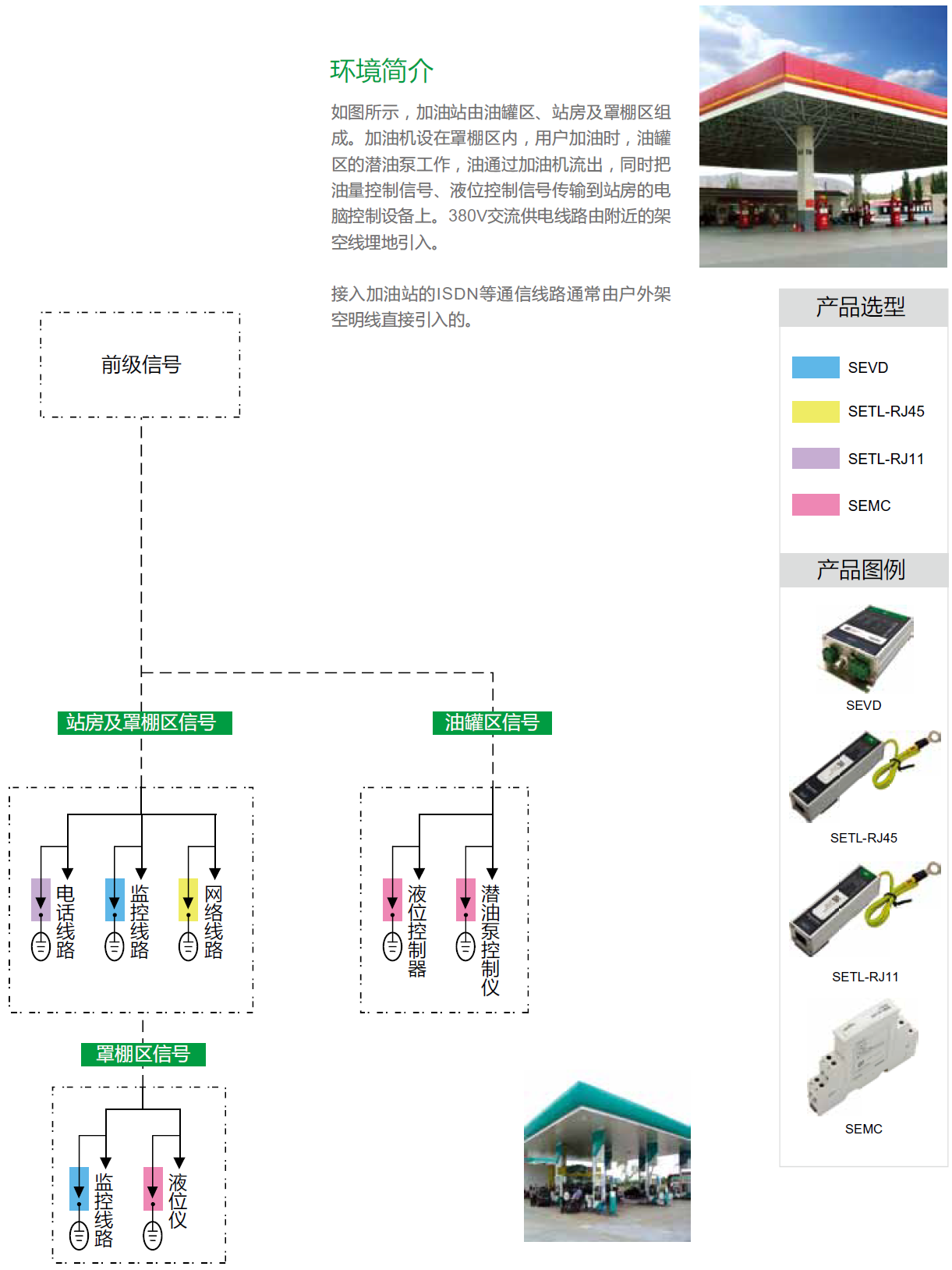

2. 信号与线路防护

   • 通信线、监控线采用屏蔽电缆并就近接地，埋地敷设或穿金属管保护。
   • 在信号线入口处安装华保防雷系列信号防雷器，抑制雷电感应过电压。

3. 等电位连接

   • 加油枪、油罐卸油口等金属末端连接至等电位端子板，过渡电阻≤0.03Ω。
   • 金属管道、设备外壳与接地网跨接，消除电位差。

四、智能监测与长效运维

1. 物联网集成

   • 部署防雷云平台，实时监测雷电活动、接地电阻及SPD状态，联动关闭非必要设备并启动应急程序。
   • 历史雷电数据存储6个月，支持导出分析以优化防护策略。

2. 定期检测与维护

   • 每季度检查接地电阻、避雷器状态，雷击计数器超阈值时立即更换模块。
   • 雷雨季前完成防雷装置检测，确保设备有效性。

五、应急预案与案例实践

1. 应急响应流程

   • 雷暴预警时停止加油作业，疏散人员并关闭电源。
   • 雷击事故后启动救援程序，切断泄漏源并配合消防部门处置。

2. 实施案例与效益

   • 某加油站通过安装CSHBFL-M385/25G一级SPD+CSHBFL-M385/40二级SPD，设备故障率降低35%，年维护成本减少20%。
   • 某油库通过独立避雷针与接地系统改造，雷击跳闸次数从78次/年降至7次/年。

结语

加油站防雷方案通过“多级防护+智能监测+全场景适配”，实现从直击雷拦截到信号传输的全链路保护。结合定期检测、员工培训及应急预案演练，可显著降低雷电灾害风险，保障运营连续性与公共安全。

加油站防雷方案设计依据
GB 50057-2010《建筑物防雷设计规范》
GB 15599-2009《石油与石油设施雷电安全规范》
GB 50074-2002《石油库设计规范》
IEC 62305《雷电保护标准》
SYN5225-2005《石油与天然气钻井、开发、储运防火防爆安全管理规范》
GB50160-2008《石油化工企业设计防火规范》
