ZC-E92681-2-24

作者:MTL监控浪涌   发布时间:2023-03-23 09:57   点击 570

分享到 0

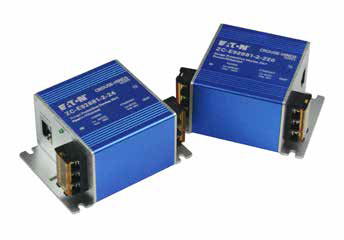

  ZC-E92681-2-24 MTL网络二合一浪涌保护装置,可对电源、以太网视频/ 音频及控制信号进行保护。采用摄像机电源、网络传输综合多重保护电路;具有差摸、共模及差共模相结合的多种保护功能;拥有本地工作状态指示,灯亮表示运行正常;通流容量大, 插入损耗小、传输性能优越;ype3 测试类型,开路电压高,无残流;限制电压低,防护效果好;响应速度快,性能稳定,工作可靠;铝合金外壳,IP20 防护等级;体积小,安装、使用方便。具有220VAC 和24VDC 两种型号,对电源、以太网视频/ 音频及控制信号保护功能进行了整合。

  产品型号
ZC-E92681-2-24,ZC-E92681-2-220

  技术参数

产品型号
ZC-E92681-2-220 ZC-E92681-2-24

标称工作电压,Un
220VAC
24VDC
最大持续工作电压,Uc
320VAC
42VDC
标称负载电流,IL
5A 5A
标称放电电流,In (8/20us)
5KA 5KA
最大放电电流,Imax(8/20us)
10KA 10KA
开路电压,Uoc
10KV 10KV
电压保护水平,Up
1200V 250V

标称工作电压,Un
5VDC 5VDC
最大持续工作电压,Uc
6VDC 6VDC
开路电压,Uoc
6KV 6KV
绝缘电阻
≥0.1MΩ
0.1MΩ
AC耐压性能
2A 1秒 5次
2A 1秒 5次
冲击耐受性能
1.5kV 10/700us 10次
1.5kV 10/700us 10次
电压保护水平,Up
16V 线对线
16V 线对线
标称负载电流,IL
DC 500mA
DC 500mA
过载故障模式
模式 2
模式 2
插入损耗 (10MHz)
≤0.5dB
0.5dB
通信速度
100 Mbps
100 Mbps
连接
RJ45
RJ45
响应时间
≤1ns
≤1ns
串联电阻
1.5Ω
1.5Ω
注:
过载模式1:浪涌保护器限制功能被破坏且不会继续起效,但线路依然连接。

过载模式2:浪涌保护器限制功能短路且线路断开,但短路保护功能依然启动。

过载模式3:网络部分的浪涌保护器限制功能为开路且线路断开,但开路保护依然启动。

设计依据:

1-低压浪涌保护装置(SPD)第1 部分:与低压配电系统连接的浪涌保护装置要求与测试 GB 18802.1-2011/IEC 61643-1:2005
2-低压浪涌保护装置(SPD)第12 部分:与低压配电系统连接的浪涌保护装置选择与应用原则 GB 18802.12-2014/IEC 61643-12:2008
3-低压浪涌保护装置(SPD)第21 部分:与通信及信号网络连接的浪涌保护装置要求与测试 GB/T 18802.21-2016/IEC 61643.21-2012
4-低压浪涌保护装置(SPD)第22 部分:与通信及信号网络连接的浪涌保护装置选择与使用指南 GB/T 18802.22-2008/IEC 61643.22-2004
5-建筑物防雷设计标准 GB 50057-2010
6-建筑物电子系统防雷技术标准 GB 50343-2012
7-防雷 第4 部分:建筑物电气及电子系统 GB/T21714.4-2015/IEC62305-4:2010

ZC-E92681-2-24 微信15388051501
