一、产品概述

魏德米勒VSPC 1CL PW 24V EX是一款专为工业自动化场景设计的本质安全电路电源与模拟信号电涌保护一体化模块。该产品结合了电源供电与信号保护功能，适用于需要同时为现场设备提供24V电源并对模拟信号进行过压防护的严苛环境，如石油化工、电力能源、智能制造等领域。其紧凑设计满足了工业控制柜空间优化的需求，同时通过多重安全认证，确保在爆炸性环境（Ex区域）中的可靠运行。

二、核心功能与技术亮点

1. 本质安全电源输出

• 安全供电：内置24V本质安全型电源，符合ATEX/IECEx等防爆标准，可为危险区域的传感器、变送器等设备提供稳定电力，避免电火花引发爆炸风险。
• 过载保护：集成过流、短路保护机制，配合智能监测电路，在异常工况下快速切断输出，保障后端设备安全。

2. 模拟信号电涌保护

• 多通道防护：支持1路模拟信号（如4-20mA、0-10V）的浪涌保护，响应时间低至纳秒级，可抵御雷击、开关浪涌等瞬态过电压干扰。
• 屏蔽接地优化：模块配备专用接地端子，要求屏蔽电缆的屏蔽层直接接入，有效抑制共模干扰，提升信号传输稳定性。

3. 集成化设计

• 一体化结构：电源与保护功能集成于单个模块，节省控制柜空间，简化布线复杂度。
• 方向性标识：明确标注“PROTECTED”（朝向PLC）与“UNPROTECTED”（朝向现场设备），避免接线错误导致的防护失效。

三、典型应用场景

1. 工业自动化控制系统
   • 为PLC模拟量输入/输出模块提供电源及信号保护，例如连接压力变送器、温度传感器等，适用于化工流程监控、生产线数据采集等场景。
2. 能源与电力设施
   • 保护变电站、配电柜中的通信信号（如RS-485、HART协议），抵御电网波动与雷击干扰。
3. 石油与天然气行业
   • 在防爆区域（Zone 1/2）中为本质安全型仪表供电，同时防护信号线路免受静电放电（ESD）损害。

四、安装与维护要点

• 接线规范：
  • 电源输入端需接入符合标准的浪涌保护器（如魏德米勒VPU系列），形成多级防护体系。
  • 信号线屏蔽层必须连接至模块接地端子，且接地路径需低阻抗、短距离，避免形成接地环路。
• 维护建议：
  • 定期检查模块指示灯状态，确认电源输出与保护功能正常。
  • 每季度清洁模块表面灰尘，确保散热良好；每年检测接地电阻，阻值应≤1Ω。

五、行业应用案例

在首钢迁安连退生产线控制系统中，魏德米勒VSPC系列产品被用于PLC信号与电源保护。通过采用VSPC 1CL PW 24V EX模块，系统实现了对模拟量信号（如辊速反馈）的高精度传输保护，同时为现场设备提供稳定电源。该项目运行至今，未因电涌或电源故障导致停机，验证了产品在复杂工业环境中的卓越可靠性。

六、结语

魏德米勒VSPC 1CL PW 24V EX凭借其本质安全设计、高效电涌防护与紧凑集成特性，成为工业自动化领域的关键组件。

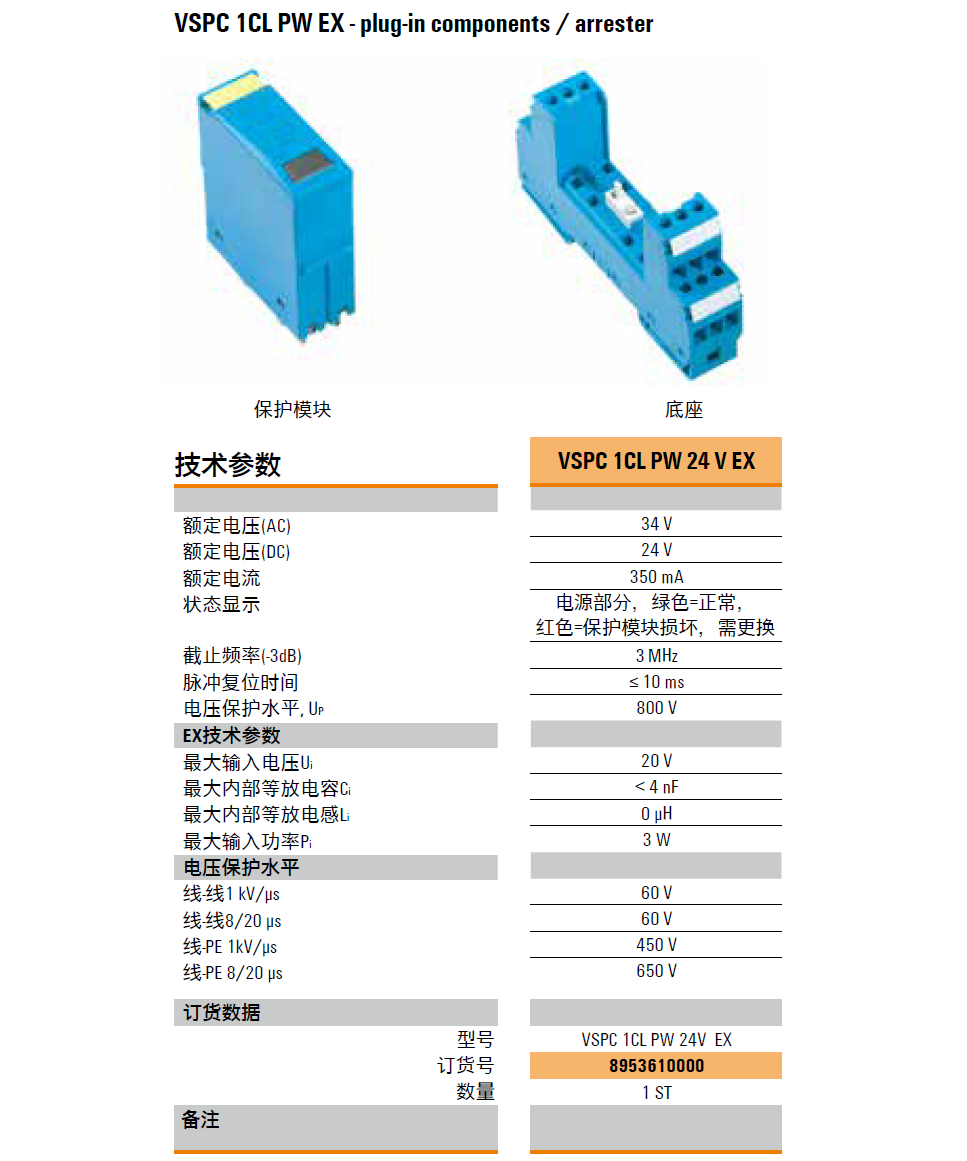

产品型号(货号)：VSPC 1CL PW 24V EX(8953610000)
