作者：雷迅直流防雷 发布时间：2023-04-30 21:04 点击 33 次

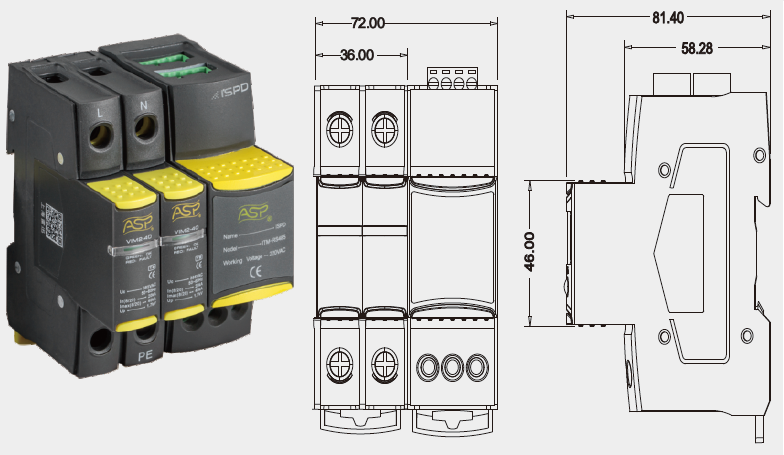

VIM3-20/2-48-I 系列模块式直流电源限压型电涌保护器是依据IEC、GB标准设计和制造，具备较大的电涌泄放能力，最大放电电流可达20KA(8/20μs) ,本产品为标准的35mm导轨式安装方式，具备失效检测指示、内置过热/过流断路装置，适用于直流供电系统的末级保护。常用于直流配电屏，直流供电设备，直流配电箱，电子信息系统柜(如消防机房直流线路)。
产品型号
VIM3-20/2-24-I，VIM3-20/2-48-I，VIM3-20/2-75-I
技术参数
| 防雷模块型号 | VIM3-20/2-24-I | VIM3-20/2-48-I |
VIM3-20/2-75-I |
| 浪涌端口 |
一端口 |
一端口 |
一端口 |
| 浪涌类别 |
限压型 |
限压型 |
限压型 |
| 电源系统 | 直流供电系统 |
直流供电系统 |
直流供电系统 |
| 额定电压 Un | 24VDC |
48VDC |
75VDC |
| 最大持续支行电压 Uc | 36VDC | 72VDC | 100VDC |
| 标称放电电流 In(8/20μs) | 10kA | 10kA | 10kA |
| 最大放电电流 Imax(8/20μs) | 20kA | 20kA | 20kA |
| 保护水平 Up |
≤600kV |
≤600kV |
≤700kV |
|
内部过热断路装置 |
内置 |
||
|
内部过流断路装置 |
内置 |
||
|
通信 |
RS485 |
||
|
失效指示 |
绿色正常；红色失效 |
||
|
连接导线 |
4-6mm2 | ||
|
安装 |
35mm标准导轨( DIN轨，依据EN60715 ) |
||
|
工作环境温度 |
-40℃~+70℃ |
||
|
外壳材料 |
塑胶 |
||
|
外壳防护等级 |
IP20 | ||
