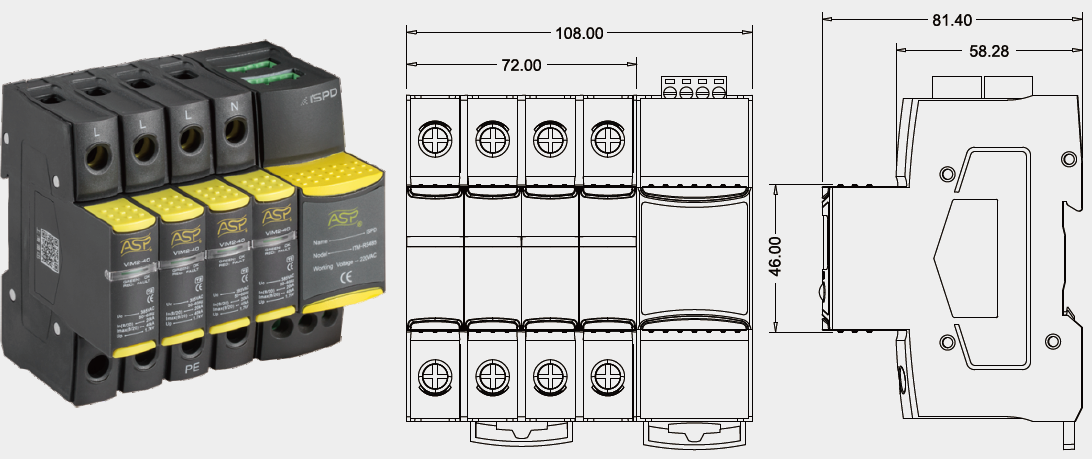

VIM2-40/4-385-I系列模块式电源Ⅱ级限压型电涌保护器是依据IEC、GB标准设计和制造,具备较大的电涌泄放能力,最大放电电流可达80KA(8/20μs ) ,本产品为标准的35mm导轨式安装方式,具备失效检测指示、内置过热/过流断路装置,适用于低压配电系统的各级保护,依据不同的配电系统(TT/TN/IT)可选择多种组合方式。常用于室外配电柜/电箱,电源线路分配柜/电箱,机房内分配电箱,VIM-NPE:只用于零地接线模式下配电箱。
产品型号
VIM1-80/4-275-I,VIM2-40/4-275-I,VIM3-20/4-275-I , VIM1-80/3P+N-275-I ,VIM2-40/3P+N-275-I,VIM3-20/3P+N-275-I ,
VIM1-80/4-385-I,VIM2-40/4-385-I,VIM3-20/4-385-I , VIM1-80/3P+N-385-I ,VIM2-40/3P+N-385-I,VIM3-20/3P+N-385-I ,
VIM1-80/4-440-I,VIM2-40/4-440-I,VIM3-20/4-440-I , VIM1-80/3P+N-440-I ,VIM2-40/3P+N-440-I,VIM3-20/3P+N-440-I ,
技术参数
防雷模块型号 | VIM1-80 | VIM2-40 | VIM3-20 | VIM-NPE |
浪涌端口 |
一端口 |
一端口 |
一端口 |
一端口 |
浪涌类别 |
限压型 |
限压型 |
限压型 |
开关型 |
电源系统 |
TT-TN-IT |
TT-TN-IT |
TT-TN-IT |
TT-TN-IT |
额定电压 Un |
220V AC 50~60Hz |
220V AC 50~60Hz |
220V AC 50~60Hz |
220V AC 50~60Hz |
最大持续支行电压 Uc |
275V/385V/440V AC |
275V/385V/440V AC |
275V/385V/440V AC |
255V AC |
标称放电电流 In(8/20μs) | 40kA | 20kA | 10kA | 40kA |
冲击电流 Iimp(10/350μs) | -- | -- | -- | 15kA |
最大放电电流 Imax(8/20μs) | 80kA | 40kA | 20kA | 80kA |
保护水平 Up |
≤2.0/2.3/2.8kV |
≤1.5/1.7/2.0kV |
≤1.2/1.4/1.8kV |
≤1.2kV |
内部过热断路装置 |
内置 |
|||
内部过流断路装置 |
内置 |
|||
通信 |
RS485 |
|||
失效指示 |
绿色正常;红色失效 |
|||
连接导线 |
4-10mm2 | |||
安装 |
35mm标准导轨( DIN轨,依据EN60715 ) |
|||
工作环境温度 |
-40℃~+70℃ |
|||
外壳材料 |
塑胶 |
|||
外壳防护等级 |
IP20 |
