VIM1-120/4-385-I 系列模块式电源限压型电涌保护器是依据IEC、GB标准设计和制造,具备较大的电涌泄放能力,最大放电电流可达200KA(8/20μs),产品为标准的35mm导轨式安装方式, 模块可插拔, 具备失效检测指示、内置过热/过流断路装置, 适用于低压配电系统的各级保护, 依据不同的配电系统(TT/TN/IT )可选择多种组合方式。常用于电源线路屏蔽埋地输入建筑物的总配柜/电箱,建筑物内有室外进出线路输入的配电箱,SIM-NPE只用于零地接线模式下配电箱。
产品型号

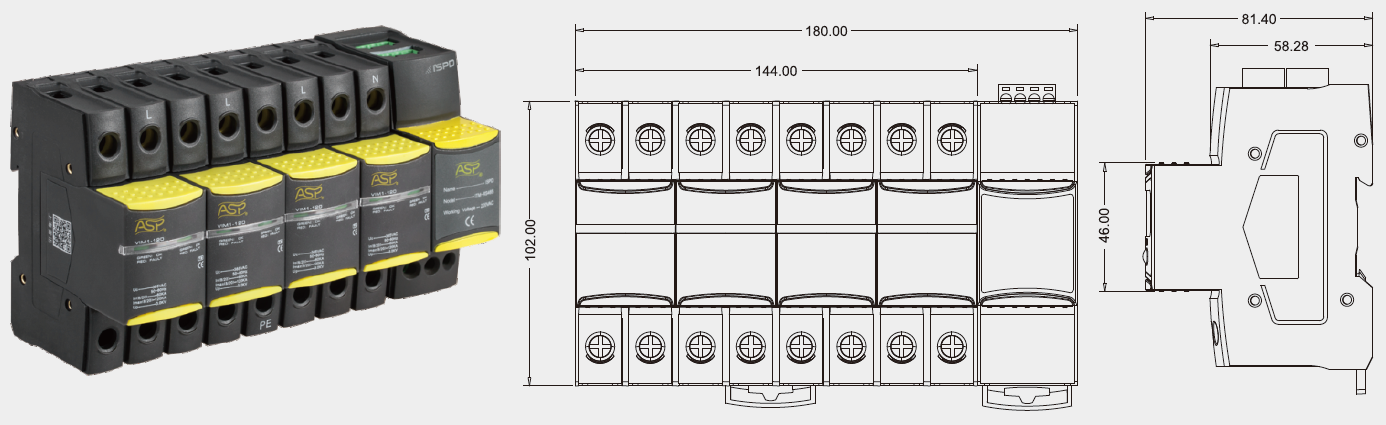

VIM1-120/4-385-I ,VIM1-200/4-385-I,VIM1-120/3P+N-385-I,VIM1-200/3P+N-385-I ,
技术参数
防雷模块型号 | VIM1-120 | VIM1-200 | SIM-NPE |
浪涌端口 |
一端口 |
一端口 |
一端口 |
浪涌类别 |
限压型 |
限压型 |
开关型 |
电源系统 |
TT-TN-IT |
TT-TN-IT |
TT-TN-IT |
额定电压 Un |
220V AC 50~60Hz |
220V AC 50~60Hz |
220V AC 50~60Hz |
最大持续支行电压 Uc |
385V AC 50~60Hz |
385V AC 50~60Hz |
385V AC 50~60Hz |
标称放电电流 In(8/20μs) | 60kA | 100kA | 100kA |
冲击电流 Iimp(10/350μs) | -- | -- | 50kA |
最大放电电流 Imax(8/20μs) | 120kA | 200kA | 200kA |
保护水平 Up |
≤2.5kV |
≤3.0kV |
≤2kV |
内部过热断路装置 | 内置 | ||
内部过流断路装置 | 内置 | ||
通信 |
RS485 |
||
失效指示 |
绿色正常;红色失效 | ||
连接导线 |
6-10mm2 | ||
安装 |
35mm标准导轨( DIN轨,依据EN60715 ) |
||
工作环境温度 |
-40℃~+70℃ |
||
外壳材料 |
塑胶 |
||
外壳防护等级 |
IP20 |
