TP48

作者：MTL信号浪涌发布时间：2023-03-22 15:55 点击 1784 次

分享到

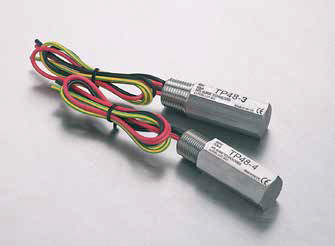

TP48 保护2、3、4 线变送器，安装简便，直接拧入备用导线管口即可，本质安全且防火，符合CENELEC 标准，采用并联方式，避免电阻引入回路，ATEX 认证，十年产品质保。大功率固态电子器件以及能够分流20kA冲击电流的充气放电管组成。整个装置采用316不锈钢外壳，可通过螺纹拧入过程变送器的通用导线管口。有1/2” NPT、20mm ISO及G1/2”（BSP 1/2英寸）螺纹口可供选择。

产品型号

TP48

技术参数

产品型号	TP48
标称电压 Un	35V
额定电压（MCOV）Uc	58V
标称电流 In	不适用
标称放电电流（8/20us）isn	3KA
最大放电电流（8/20us）Imax	20KA
闪电冲击电流（10/350us）Iimp	2.5KA
残留电压 @ isn	95V L-G 500V
电压保护水平 @ 1kV/us	＜76V
带宽 fG	1MHz
电容 C	100pF
串联电阻 R	不适用
工作温度范围	-40°C to +60°C
测试类别	A2, B2, C1, C2, C3, D1
过载故障模式in=3kAn	12kA
冲击耐受能力（8/20us）	10kA
防护等级	IP66
AC耐久性	1Arms, 5T
使用条件	80kPa - 160kPa 5% - 95% RH

最大浪涌电流	20kA 峰值电流（8/20s 波形）
泄漏电流	最大工作电压条件下小于10A
工作电压	最大35V dc
带宽	1MHz
电阻	无电阻引入回路
环境温度范围	40° C 至 +85° C （-40° F 至+185° F）（工作） -40° C 至 +85° C （-40° F 至+185° F）（存储）
湿度	5%~95% 相对湿度（无冷凝）
电气连接	TP48 3 引线（线路1，路线2，接地） TP48 3 线 4 引线（+ve，-ve，信号和接地） TP48 4 线 5 引线（+ve，-ve，信号+ve，信号-ve，接地）电线尺寸：32/0.2(1.0mm2, 18 AWG)引线长度：250mm（最短）
外壳	316 不锈钢，适用于恶劣环境
螺纹	TP48-3-N & TP48-4-N - 1/2” NPT TP48-3-I&TP48-4-1 - 20mm ISO ) (M20 x 1.5) TP48-3-G & TP48-4-G - G 1/2” (BSP1/2”)
重量	175g. (6.2oz.)
尺寸	见图
EMC 合规性	符合通用抗扰度标准工业环境BS EN 61326-1:2013 标准
危险区	Ex ia IIC T4，Ceq=O，Leq=0；该装置无需进一步认证，可连接至开路电压<60V 且输入功率 <1.2W 的本质安全型回路。 Ex d IIC T4；该装置通过了防火（防爆）标准认证，可安装在经过类似认证的外壳中。
电气安全	符合BS EN 61643-21:2001 浪涌保护设备标准
