SLP07D

作者:MTL信号浪涌   发布时间:2023-03-22 15:30   点击 1144

分享到 0

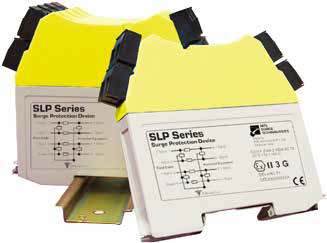

  SLP07D系列每个SLP 可为双回路(或一个四线电路)提供浪涌保护,经ATEX 认证的本质安全型浪涌保护器,多级混合电路保护——20kA 最大浪涌电流,电压范围额定值——适合所有过程的I/O 应用,针对高带宽、低电阻应用设计,十年产品质保。

  产品型号

SLP07D,SLP16D,SLP32D

  技术参数

产品型号 SLP07D SLP16D SLP32D
标称电压Un
7V 16V 24V
额定电压(MCOV)Uc
8V 18V 32V
标称电流 In
1.50A 1.50A 1.50A
标称放电电流(8/20s)isn
3KA 3KA 3KA
最大放电电流(8/20s)Imax
20KA 20KA 20KA
最大冲击电流(10/350us)Iimp
2.5KA 2.5KA 2.5KA
剩余电压 @ isn Up
10V 23V 40V
电压保护水平 @ 1kV/s Up
<8V <18V <38V
带宽 fG 50MHz
50MHz
50MHz
电容 C 60pF
60pF
60pF
串联电阻 R
1.0
1.0
1.0
工作温度范围
40°C至+80°C
测试类别 A2, B2, C1, C2, C3, D1
过载故障模式in=3KA 22KA 22KA 22KA
冲击耐受能力(8/20us) 10KA 10KA 10KA
防护等级 IP20
AC耐久性 1Arms, 5T
使用条件 80kPa - 160kPa 5% - 95% RH

测试环境 所有数字均为77° F(25° C)时的标准值,除非另有说明。
最大浪涌电流
20kA(8/20s 波形)/ 线路
泄漏电流
<1A,工作电压条件下
最大额定负载电流
1.50A
回路电阻
2 ohm
电容
线路至线路:60pF
衰减
–0.1db @ 9kHz - 37MHz
–3dB @ 50MHz
响应时间
<1ns
环境温度
-40° F — +158° F (-40° C — +70° C) — 工作
-40° F — +176° F (-40° C — +80° C) — 存储

湿度
5-95% 相对湿度(无冷凝)
端子
2.5mm2 (12 AWG)
电气连接
插头/ 头螺丝端子板
安装
T 字梁DIN 导轨(35 x 15mm 导轨)
重量
5oz(约140g)
外壳耐燃性
UL94-V0
EMC 合规性
BS EN 60950:1992
BS EN 61000-6-2:1999
BS EN 61010-1:1993
BS EN 61000-4-5:2006
电气安全
见批准

SLP07D 微信15388051501
