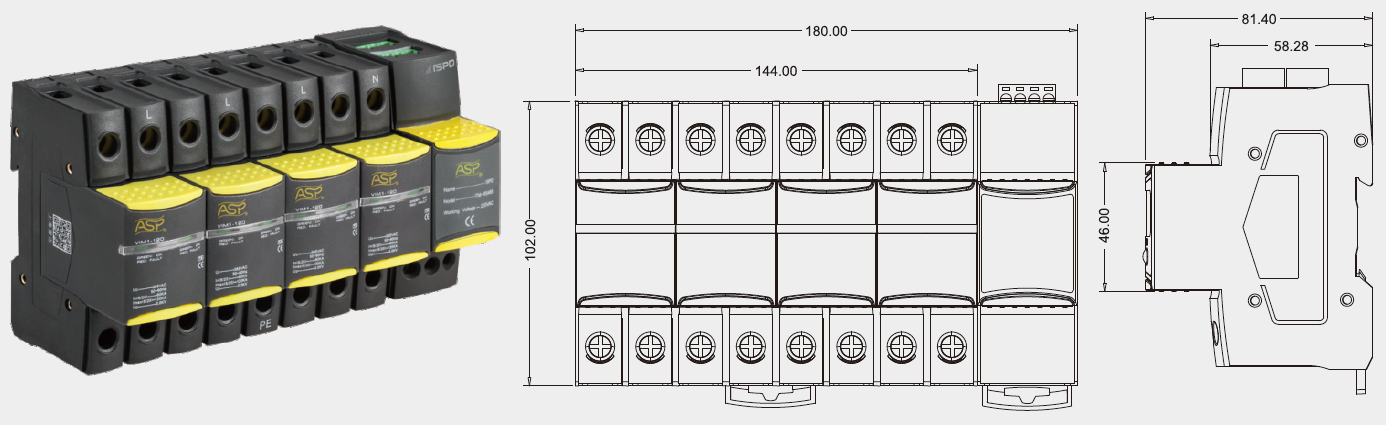

SIM1-25/4-385-I 系列电压开关型模块式电源电涌保护器是依据IEC、GB标准设计和制造,具备很高的雷电流泄放能力,模块冲击电流最大可达50kA(10/350μs),可防范直击雷在内的各种电涌。常用于建筑物内总配电屏,建筑物内架空输入配电箱,室外配电柜或配电箱,变压器低压侧380V AC总开关。
产品型号
SIM1-15/4-385-I ,SIM1-25/4-385-I,SIM1-50/4-385-I ,
SIM1-15/3P+N-385-I ,SIM1-25/3P+N-385-I,SIM1-50/3P+N-385-I ,
技术参数
防雷模块型号 | SIM1-15 | SIM1-25 | SIM1-50 | SIM-NPE |
浪涌端口 |
一端口 |
一端口 |
一端口 |
一端口 |
浪涌类别 |
开关型 |
开关型 |
开关型 |
开关型 |
电源系统 |
TT-TN-IT |
TT-TN-IT |
TT-TN-IT |
TT-TN-IT |
额定电压 Un |
220V AC 50~60Hz |
220V AC 50~60Hz |
220V AC 50~60Hz |
220V AC 50~60Hz |
最大持续支行电压 Uc |
385V AC 50~60Hz |
385V AC 50~60Hz |
385V AC 50~60Hz |
385V AC 50~60Hz |
标称放电电流 In(8/20μs) | 60kA | 80kA | 100kA | 100kA |
冲击电流 Iimp(10/350μs) | 15kA | 25kA | 50kA | 50kA |
最大放电电流 Imax(8/20μs) | 120kA | 160kA | 200kA | 200kA |
保护水平 Up |
≤2kV |
≤2kV |
≤2kV |
≤2kV |
通信 | RS485 | |||
失效指示 |
绿色正常;红色失效 | |||
连接导线 |
6-10mm2 | |||
安装 |
35mm标准导轨( DIN轨,依据EN60715 ) |
|||
工作环境温度 |
-40℃~+70℃ |
|||
外壳材料 |
塑胶 |
|||
外壳防护等级 |
IP20 |
