一、产品概述与技术特性

魏德米勒BNC Connector/M-F系列同轴天馈线信号电涌保护器专为射频信号传输场景设计，适用于无线通信基站、卫星接收系统、监控网络等场景，可有效防护雷击感应过电压、静电放电（ESD）及操作过电压对BNC接口设备的损害。其核心技术特点包括：

1. 多级复合防护架构
   采用“气体放电管（GDT）+TVS二极管+自恢复保险丝（PPTC）”三级防护设计。第一级GDT（如2R90A-Q）实现共模高压泄放，响应速度达纳秒级；第二级TVS二极管（如DW03DLC-B-S）提供低残压钳位，结电容低至1pF，确保高频信号完整性；第三级PPTC提供过流隔离保护，异常电流消除后自动复位。
2. 高频传输优化
   支持0-3GHz宽频带（驻波比≤1.2，插入损耗≤0.5dB），适配50Ω阻抗系统，满足无线通信、视频传输等场景对信号稳定性的严苛要求。
3. 智能状态监测
   内置状态显示窗（黄色预警）及可选遥信功能，实时反馈模块工作状态，便于运维人员快速定位故障。

二、核心优势与创新设计

1. 模块化可插拔结构

采用VARITECTOR SPC系列分体式设计，支持热插拔更换保护模块，无需停机维护。螺钉联接的VARITECTOR SSC系列端子式产品则适用于高振动环境，确保连接可靠性。

2. 宽压耐受与合规认证

通过IEC 61643-11、UL 1449 Ed.4等国际标准认证，标称放电电流（In）达5kA，最大放电电流（Imax）10kA，满足C1/C2/C3/D1类应用场景需求。

3. 环境适应性强化

金属外壳屏蔽设计（接地电阻<10Ω）有效抵御电磁干扰，-40℃至+85℃宽温域工作能力适配户外恶劣环境。

三、典型应用场景

1. 无线通信系统
   保护基站天线、射频收发设备免受雷电感应过电压冲击，保障通信链路稳定性。
2. 安防监控网络
   防护摄像头与传输线路间的静电放电，避免误码率升高导致的图像失真。
3. 工业自动化控制
   在PLC、传感器等I&C（测量与控制系统）中，抑制总线通讯（RS485/232）的瞬态干扰。

四、选型与安装建议

1. 关键参数匹配

• 接口类型：需与BNC/M-F公母头匹配，支持TNC、F头等衍生接口。
• 通流容量：根据当地雷暴日数及设备耐压等级选择In≥5kA、Up≤600V的型号。
• 安装位置：优先靠近设备端口，缩短暴露线路长度（建议≤1m），减少电感效应。

2. 系统级防护策略

采用“前端GDT泄流+中端TVS限压+末端PPTC自恢复”多级联方案，结合等电位连接与屏蔽接地，形成纵深防护体系。

五、技术演进与行业趋势

魏德米勒通过集成化设计（如将SPD与同轴连接器一体化）和智能化升级（内置IoT监测模块），推动天馈防护向“免维护、自诊断”方向发展。未来，针对5G毫米波频段（>3GHz）的低损耗防护方案将成为技术迭代重点。

结语
魏德米勒BNC Connector/M-F系列凭借其模块化架构、高频性能及智能监测功能，为复杂电磁环境下的信号传输安全提供了可靠保障。

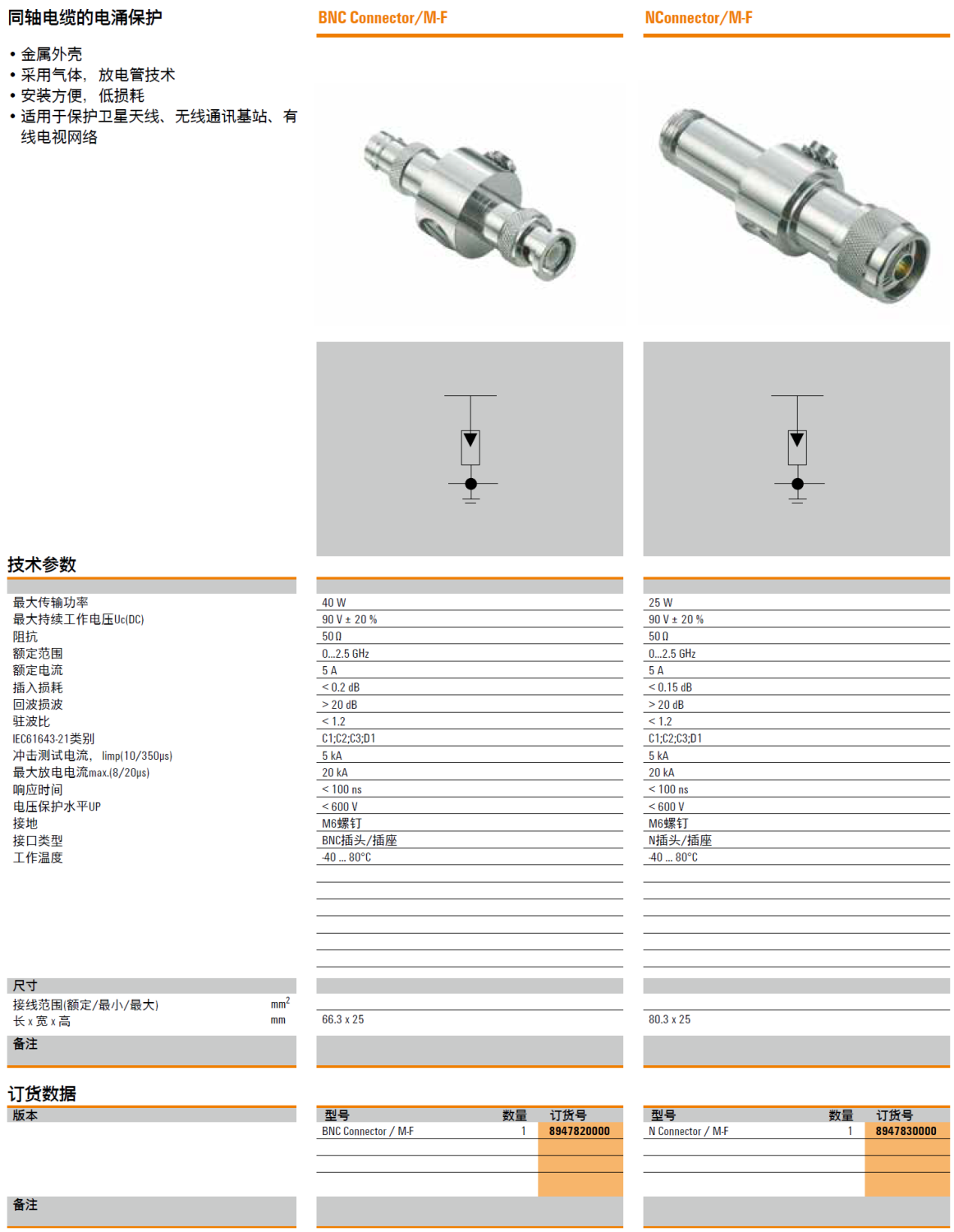

产品型号(货号)：BNC Connector / M-F(8947820000)，N Connector / M-F(8947830000)
