一、产品概述

VSPC 3/4WIRE 5VDC EX是魏德米勒专为爆炸危险区域设计的本质安全型电涌保护器模块，适用于3/4线制温度信号（如RTD热电阻）的保护。该产品属于魏德米勒VERITECTOR SPC系列，以紧凑设计（宽度仅17.8毫米）和高兼容性著称，尤其适合石油化工、核电、冶金等对防爆要求严苛的工业场景。其核心功能是通过电涌保护技术，防止瞬态过电压对敏感信号传输系统的损害，同时满足IEC 62305、IEC 61643-21等国际标准要求。

二、核心功能与技术特点

1. 本质安全认证与防爆性能
   VSPC 3/4WIRE 5VDC EX通过了ATEX认证，可在0区、1区、2区等爆炸性环境中安全使用。其模块采用本安电路设计，通过电压和电流限制技术，有效抑制电火花和热效应引发的燃爆风险。

2. 3/4线制信号兼容性
   该模块专为RTD（热电阻）等温度传感器信号设计，支持3线或4线制接线方式，确保高精度温度测量的稳定性。其底座支持直接或间接接地，适配不同工况需求。

3. 模块化与可维护性

   • 可插拔设计：模块可快速更换，无需重新接线，显著缩短维护时间。
   • V-TEST检测工具：搭配手持式V-TSET测试仪，可现场检测模块性能，满足IEC 62305的定期维护要求。
   • 状态监控：内置工作状态指示灯和遥信功能，实时反馈保护器运行状态，支持远程故障诊断。

4. 抗干扰与防护性能

   • 高放电能力：最大放电电流达20kA（8/20μs），2.5kA（10/350μs），适用于CLASS D1、C1、C2等多类电磁环境。
   • EMC优化：可选配EMC套件（含屏蔽接头、电缆扎带），提升电缆屏蔽层接地效果，降低电磁干扰。

5. 便捷识别与安装

   • 颜色标签系统：通过紫色（60V）、红色（48V）等颜色区分电压等级，简化选型与维护流程。
   • 紧凑结构：模块宽度仅17.8毫米，支持高密度安装，节省控制柜空间。

三、应用场景与行业价值

VSPC 3/4WIRE 5VDC EX广泛应用于以下领域：

• 石化与能源：保护炼油厂、天然气管道中的RTD传感器信号，确保高温高压环境下的安全监测。
• 核电工业：满足核电站对设备防爆和抗辐射的严苛要求，符合IEC 62305标准。
• 冶金与制造：用于高炉、轧机等场景的温度信号保护，抵御电涌和电磁干扰。

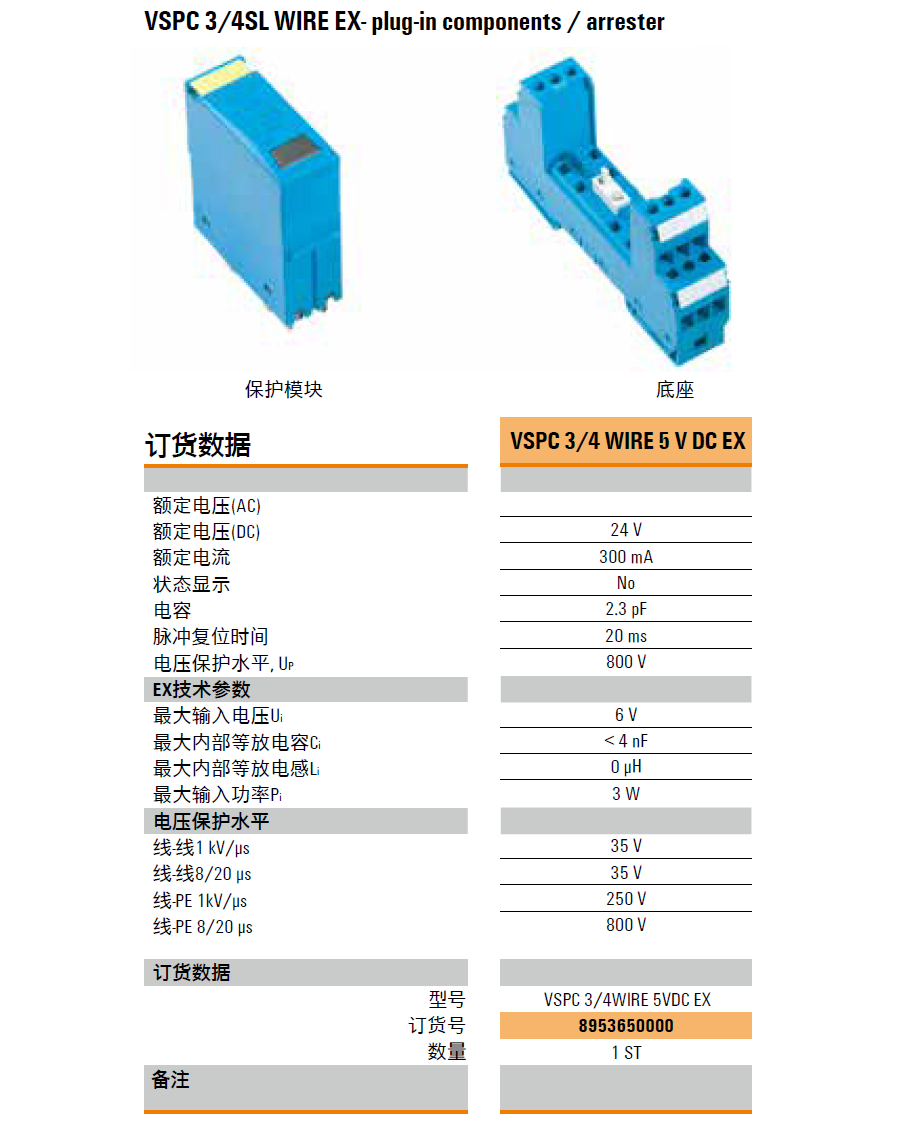

四、技术参数与标准符合性

• 电压范围：5VDC（本质安全电路）。
• 接地方式：直接/间接接地可选。
• 认证标准：ATEX、IEC 61643-21（CLASS D1/C1/C2）、IEC 62305。
• 接线规格：支持0.05–6 mm2导线，适配一字式或梅花螺丝刀。

五、总结

魏德米勒VSPC 3/4WIRE 5VDC EX凭借其本质安全设计、模块化维护和强大的电涌防护能力，成为工业信号保护领域的标杆产品。其广泛的应用兼容性和高可靠性，尤其适合在复杂电磁环境和爆炸危险区域中保障关键信号传输的稳定性，为工业自动化和安全控制提供了坚实保障。

产品型号(货号)：VSPC 3/4WIRE 5VDC EX(8953650000)
