作者:西岱尔BNC视频防雷 发布时间:2022-11-25 17:10 点击 600 次

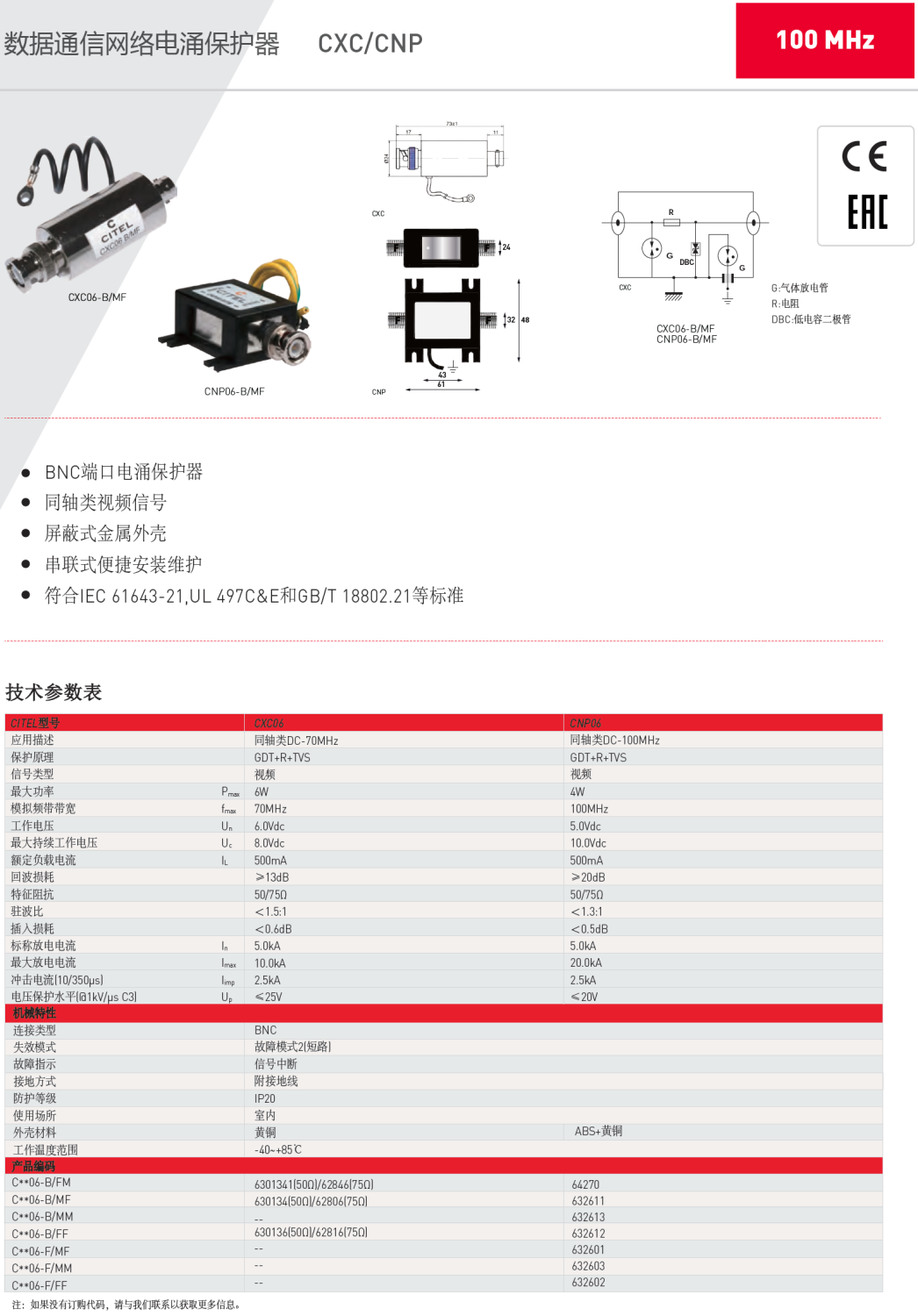

CXC/CNP-06B/F系列BNC端口电涌保护器,同轴类视频信号,屏蔽式金属外壳,串联式便捷安装维护,符合IEC 61643-21,UL 497C&E和GB/T 18802.21等标准。
产品型号
CXC06-B/FM,CXC06-B/MF,CXC06-B/MM,CXC06-B/FF,CXC06-F/MF,CXC06-F/MM,CXC06-F/FF
CNP06-B/FM,CNP06-B/MF,CNP06-B/MM,CNP06-B/FF,CNP06-F/MF,CNP06-F/MM,CNP06-F/FF
技术参数
CITEL型号 |
CXC06-*/** |
CNP06-*/** |
应用描述 |
同轴类DC-70MHz |
同轴类DC-100MHz |
保护原理 |
GDT+R+TVS |
GDT+R+TVS |
信号类型 |
视频 | 视频 |
最大功率 Pmax |
6W | 4W |
模拟频带带宽 Fmax |
70MHz |
100MHz |
工作电压 Un |
6.0Vdc |
5.0Vdc |
最大持续工作电压 Uc |
8.0Vdc |
10.0Vdc |
额定负载电流 IL |
500mA |
500mA |
回波损耗 |
≥13dB |
≥20dB |
特征阻抗 |
50/75Ω | 50/75Ω |
驻波比 |
<1.5:1 |
<1.3:1 |
插入损耗 |
<0.6dB |
<0.5dB |
标称放电电流 In |
5.0KA |
5.0KA |
最大放电电流 Imax |
10.0kA |
20kA |
冲击电流(10/350μs) Iimp |
2.5KA | 2.5KA |
电压保护水平(@1kV/μs C3) Up |
≤25V |
≤20V |
连接类型 |
BNC |
BNC |
失效模式 |
故障模式2(短路) |
故障模式2(短路) |
故障指示 |
信号中断 |
信号中断 |
安装方式 |
附接地线 |
附接地线 |
防护等级 |
IP20 |
IP20 |
使用场所 |
室内 |
室内 |
外壳材料 |
黄铜 |
ABS+黄铜 |
工作温度范围 |
-40~+85℃ |
-40~+85℃ |
C**06-B/FM |
6301341(50Ω)/62846(75Ω) |
64270 |
C**06-B/MF |
630134(50Ω)/62806(75Ω) |
632611 |
C**06-B/MM |
-- | 632613 |
C**06-B/FF |
630136(50Ω)/62816(75Ω) |
632612 |
C**06-F/MF |
-- | 632601 |
C**06-F/MM |
-- | 632603 |
C**06-F/FF |
-- | 632602 |
