30Mbps首页 >> 西岱尔浪涌Citel >> 网络防雷 >> 30Mbps
MJ8-ISDN

作者：西岱尔电话线防雷   发布时间：2022-11-25 11:15   点击 633 次

分享到 0

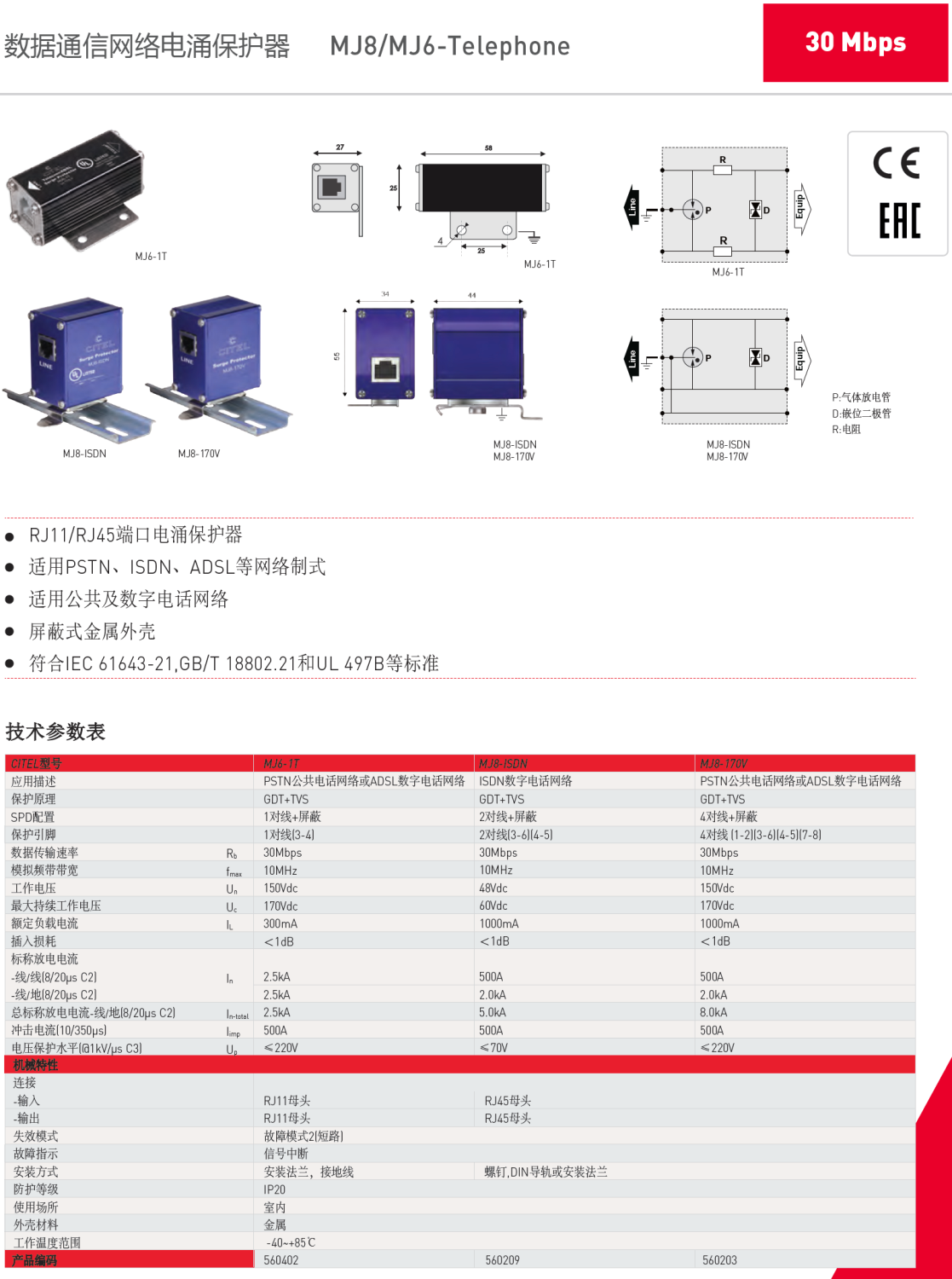

  MJ8，MJ6-Telephone系列RJ11/RJ45端口电涌保护器，适用PSTN、ISDN、ADSL等网络制式，适用公共及数字电话网络，屏蔽式金属外壳，符合IEC 61643-21,GB/T 18802.21和UL 497B等标准。

  产品型号

MJ6-1T，MJ8-ISDN，MJ8-170V

  技术参数

CITEL型号
 MJ8-1T
 MJ8-ISDN
 MJ8-170V
应用描述
 PSTN公共电话网络或ADSL数字电话网络
 ISDN数字电话网络
 PSTN公共电话网络或ADSL数字电话网络
保护原理
 GDT+TVS
 GDT+TVS
 GDT+TVS
SPD配置
 1对线+屏蔽
 2对线+屏蔽
 4对线+屏蔽
保护引脚
 1对线(3-4)
 2对线(3-6)(4-5)
 4对线 (1-2)(3-6)(4-5)(7-8)
数据传输速率Rb
 30Mbps
 30Mbps
 30Mbps
模拟频带带宽 Fmax
 10MHz
 10MHz
 10MHz
工作电压 Un
 150Vdc
 48Vdc
 150Vdc
最大持续工作电压 Uc
 170Vdc
 60Vdc
 170Vdc
额定负载电流 IL
 300mA
 1000mA
 1000mA
插入损耗
 ＜1dB
 ＜1dB
 ＜1dB
标称放电电流-线/线(8/20μs C2) In
 2.5KA
 500A
 500A
标称放电电流-线/地(8/20μs C2) In
 2.5kA
 2.0kA
 2.0kA
总标称放电电流-线/地(8/20μs C2) In-total
 2.5kA
 5.0kA
 8.0kA
冲击电流(10/350μs) Iimp
 500A
 500A
 500A
电压保护水平(@1kV/μs C3) Up
 ≤220V
 ≤70V
 ≤220V
连接端口:输入/输出
 RJ11母头/RJ11母头 RJ45母头/RJ45母头
 RJ45母头/RJ45母头
失效模式
 故障模式2(短路)
 故障模式2(短路)
 故障模式2(短路)
故障指示
 信号中断
 信号中断
 信号中断
安装方式
 安装法兰，接地线
 螺钉,DIN导轨或法兰安装
 螺钉,DIN导轨或法兰安装
防护等级
 IP20
 IP20
 IP20
使用场所
 室内
 室内
 室内
外壳材料
 金属
 金属
 金属
工作温度范围
 -40~+85℃
 -40~+85℃
 -40~+85℃
产品编码
 560402 560209 560203
MJ8-ISDN +wx15388051501
