作者:西岱尔数据线防雷 发布时间:2022-11-24 11:24 点击 579 次

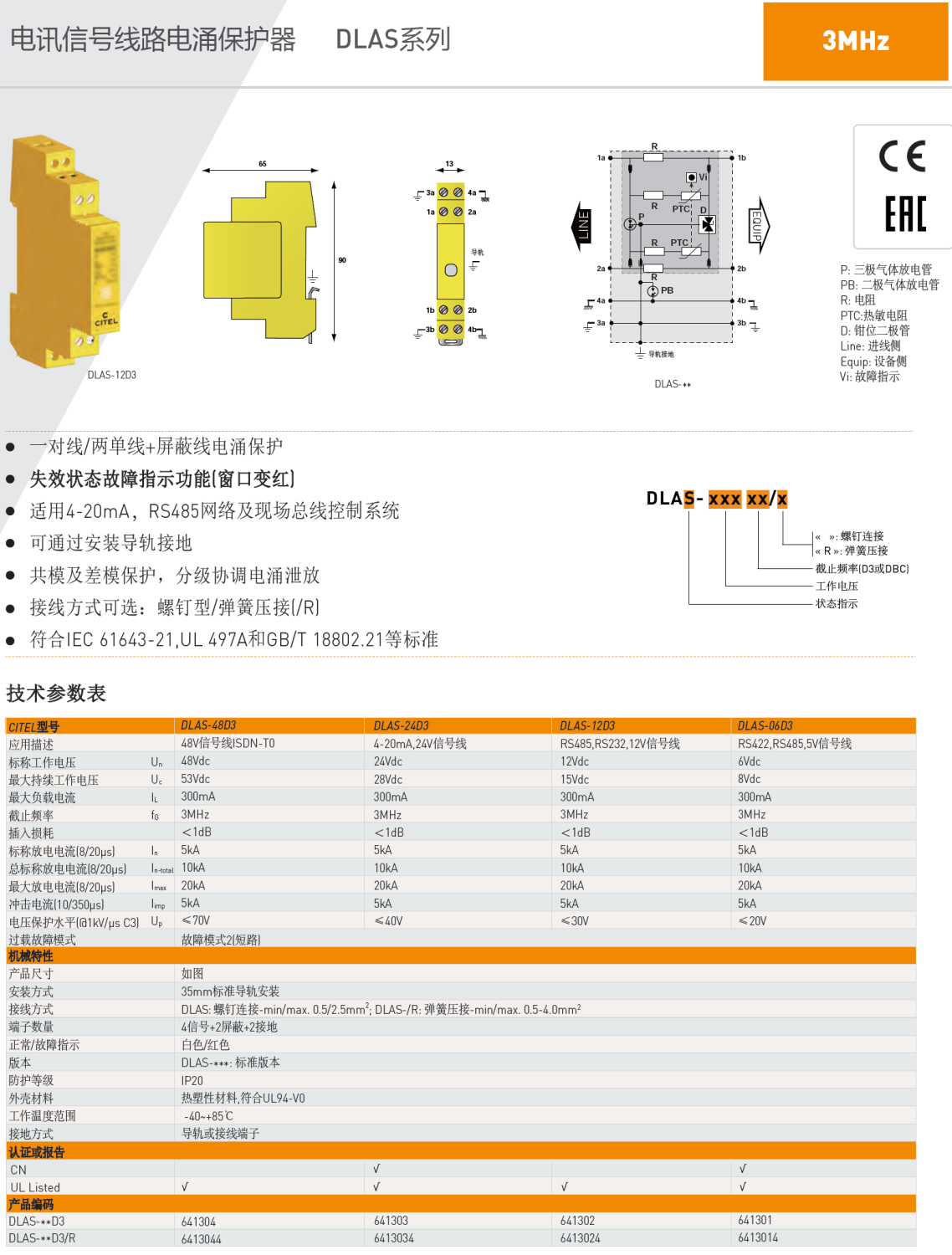

DLAS系列一对线或两单线+屏蔽线电涌保护,失效状态故障指示功能(窗口变红),适用4-20mA,RS485网络及现场总线控制系统,可通过安装导轨接地,共模及差模保护,分级协调电涌泄放,接线方式可选:螺钉型/弹簧压接(/R),符合IEC 61643-21,UL 497A和GB/T 18802.21等标准。
产品型号
DLAS-48D3,DLAS-24D3,DLAS-12D3,DLAS-06D3,DLAS-48D3/R,DLAS-24D3/R,DLAS-12D3/R,DLAS-06D3/R
技术参数
CITEL型号 |
DLAS-48D3 |
DLAS-24D3 |
DLAS-12D3 |
DLAS-06D3 |
|
应用描述 |
48V信号线ISDN-T0 |
4-20mA,24V信号线 |
RS485,RS232,12V信号线 |
RS422,RS485,5V信号线 |
|
标称工作电压 Un |
48Vdc |
24Vdc | 12Vdc |
6Vdc |
|
最大持续工作电压 Uc |
53Vdc |
28Vdc | 15Vdc | 8Vdc | |
额定负载电流 IL |
300mA | 300mA |
300mA |
300mA |
|
截止频率 FG |
3MHz | 3MHz | 3MHz | 3MHz | |
插入损耗 |
<1dB |
<1dB |
<1dB |
<1dB |
|
标称放电电流(8/20μs) In |
5kA | 5KA | 5KA | 5kA | |
总标称放电电流(8/20μs) In-total |
10KA | 10KA | 10KA | 10KA | |
最大放电电流(8/20μs) Imax |
20kA | 20KA | 20KA | 20kA | |
冲击电流(10/350μs) Iimp |
5KA | 5KA | 5KA | 5KA | |
电压保护水平(@1kV/μs C3) Up |
≤70V |
≤40V |
≤30V |
≤20V |
|
过载故障模式 |
故障模式2(短路) |
||||
安装方式 |
35MM标准导轨安装 |
||||
尺寸图 |
如图 |
||||
接线方式 |
DLAS: 螺钉连接-min/max. 0.5/2.5mm2; DLAS-/R: 弹簧压接-min/max. 0.5-4.0mm2 |
||||
端子数量 |
4信号+2屏蔽+2接地 |
||||
正常/故障指示 |
白色/红色 |
||||
工作温度范围 |
-40~+85℃ |
||||
接地方式 |
导轨或接线端子 |
||||
版本 |
DLAS-***: 标准版本 |
||||
外壳材料 |
热塑性材料,UL94-V0 |
||||
DLAS-**D3 |
641304 | 641303 | 641302 | 641301 | |
DLAS-**D3/R |
6413044 | 6413034 | 6413024 | 6413014 |
