DS50VGPVS-1500G/51

作者：西岱尔光伏防雷发布时间：2022-11-20 11:35 点击 504 次

分享到

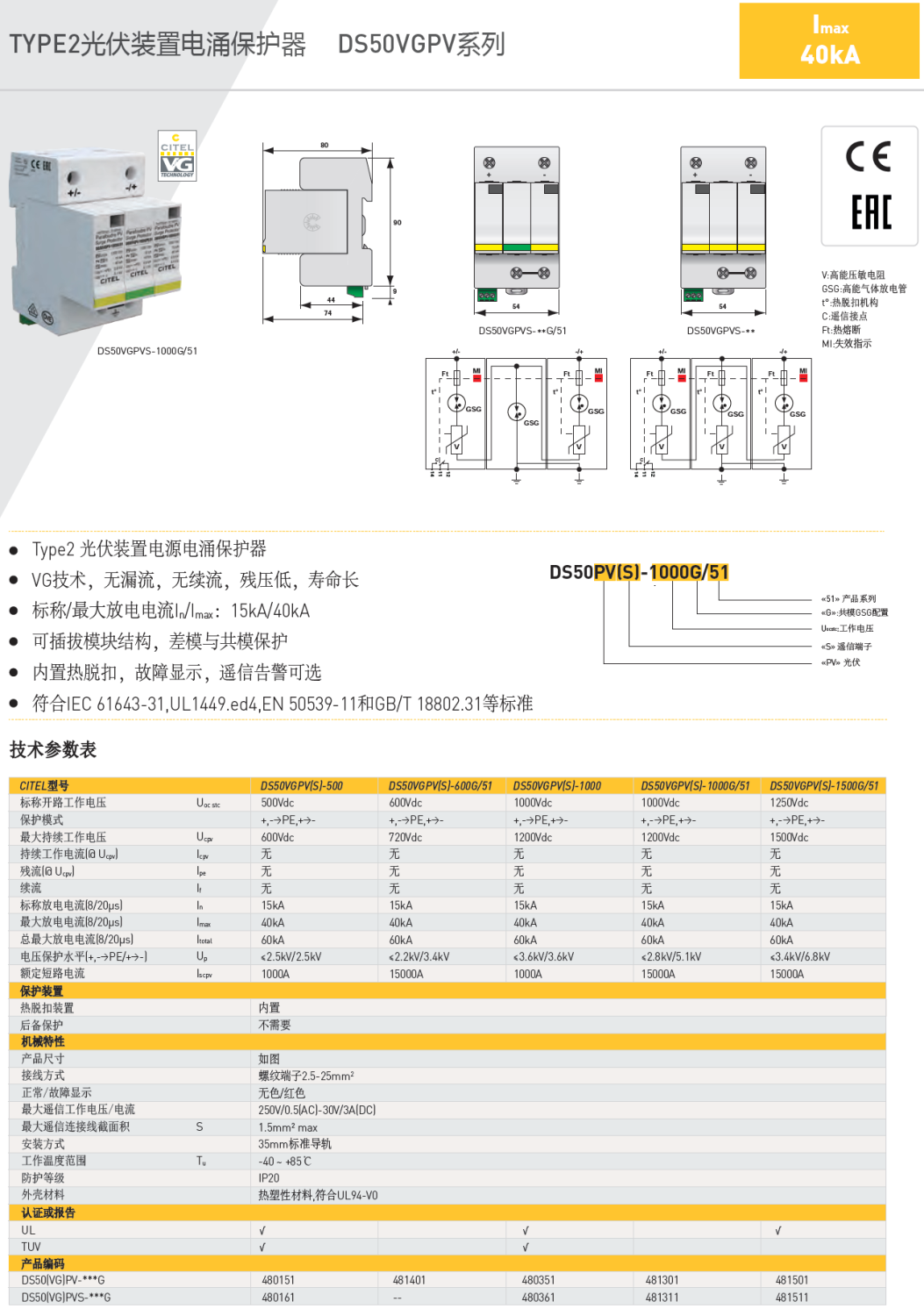

DS50VGPVS系列Type2 光伏装置电源电涌保护器，VG技术，无漏流，无续流，残压低，寿命长，标称In15KA，最大放电电流Imax40kA，可插拔模块结构，差模与共模保护，内置热脱扣，故障显示，遥信告警可选，符合IEC 61643-31,UL1449.ed4,EN 50539-11和GB/T 18802.31等标准。

产品型号
DS50VGPV-500，DS50VGPV-600G/51，DS50VGPV-1000，DS50VGPV-1000G/51，DS50VGPV-1500G/51

DS50VGPVS-500，DS50VGPVS-600G/51，DS50VGPVS-1000，DS50VGPVS-1000G/51，DS50VGPVS-1500G/51

技术参数

CITEL型号	DS50VGPV(S)-500	DS50VGPV(S)-600G/51	DS50VGPV(S)-1000	DS50VGPV(S)-1000G/51	DS50VGPV(S)-1500G/51
标称开路工作电压 Uoc stc	500Vdc	600Vdc	1000Vdc	1000Vdc	1250Vdc
保护模式	+,- → PE,+ → -	+,- → PE,+ → -	+,- → PE,+ → -	+,- → PE,+ → -	+,- → PE,+ → -
最大持续工作电压 Ucpv	600Vdc	720Vdc	1200Vdc	1200Vdc	1500Vdc
持续工作电流(@ Ucpv) Icpv	无	无	无	无	无
残流 (@ Ucpv) Ipe	无	无	无	无	无
续流 If	无	无	无	无	无
标称放电电流(8/20μs) In	15kA	15kA	15kA	15kA	15kA
最大放电电流(8/20μs) Imax	40kA	40kA	40kA	40kA	40kA
总最大放电电流(8/20μs) Itotal	60KA	60KA	60KA	60kA	60kA
电压保护水平 (+,-→PE/+→-) Up	≤2.5kV/2.5KV	≤2.2KV/3.4KV	≤3.6KV/3.6KV	≤2.8KV/5.1KV	≤3.4KV/6.8KV
额定短路电流 Iscpv	1000A	15000A	1000A	15000A	15000A
热脱扣装置	内置	内置	内置	内置	内置
后备保护	不需要	不需要	不需要	不需要	不需要
产品尺寸	如图	如图	如图	如图	如图
接线方式	螺纹端子2.5-25mm2	螺纹端子2.5-25mm2	螺纹端子2.5-25mm2	螺纹端子2.5-25mm2	螺纹端子2.5-25mm2
正常/故障显示	无色/红色	无色/红色	无色/红色	无色/红色	无色/红色
最大遥信负载电压/电流	250V/0.5A(AC), 30V/3A(DC)	250V/0.5A(AC), 30V/3A(DC)	250V/0.5A(AC), 30V/3A(DC)	250V/0.5A(AC), 30V/3A(DC)	250V/0.5A(AC), 30V/3A(DC)
最大遥信连接线截面积 S	1.5mm²	1.5mm²	1.5mm²	1.5mm²	1.5mm²
安装方式	35mm标准导轨	35mm标准导轨	35mm标准导轨	35mm标准导轨	35mm标准导轨
工作温度范围 Tu	-40 ~ +85℃	-40 ~ +85℃	-40 ~ +85℃	-40 ~ +85℃	-40 ~ +85℃
防护等级	IP20	IP20	IP20	IP20	IP20
外壳材料	热塑性材料, 符合UL94-V0	热塑性材料, 符合UL94-V0	热塑性材料, 符合UL94-V0	热塑性材料, 符合UL94-V0	热塑性材料, 符合UL94-V0
DS50(VG)PV-***G	480151	481401	480351	481301	481501
DS50(VG)PVS-***G	480161	--	480361	481311	481511
