iPRU 20r 4P

作者：施耐德防雷发布时间：2022-08-30 16:56 点击 607 次

分享到

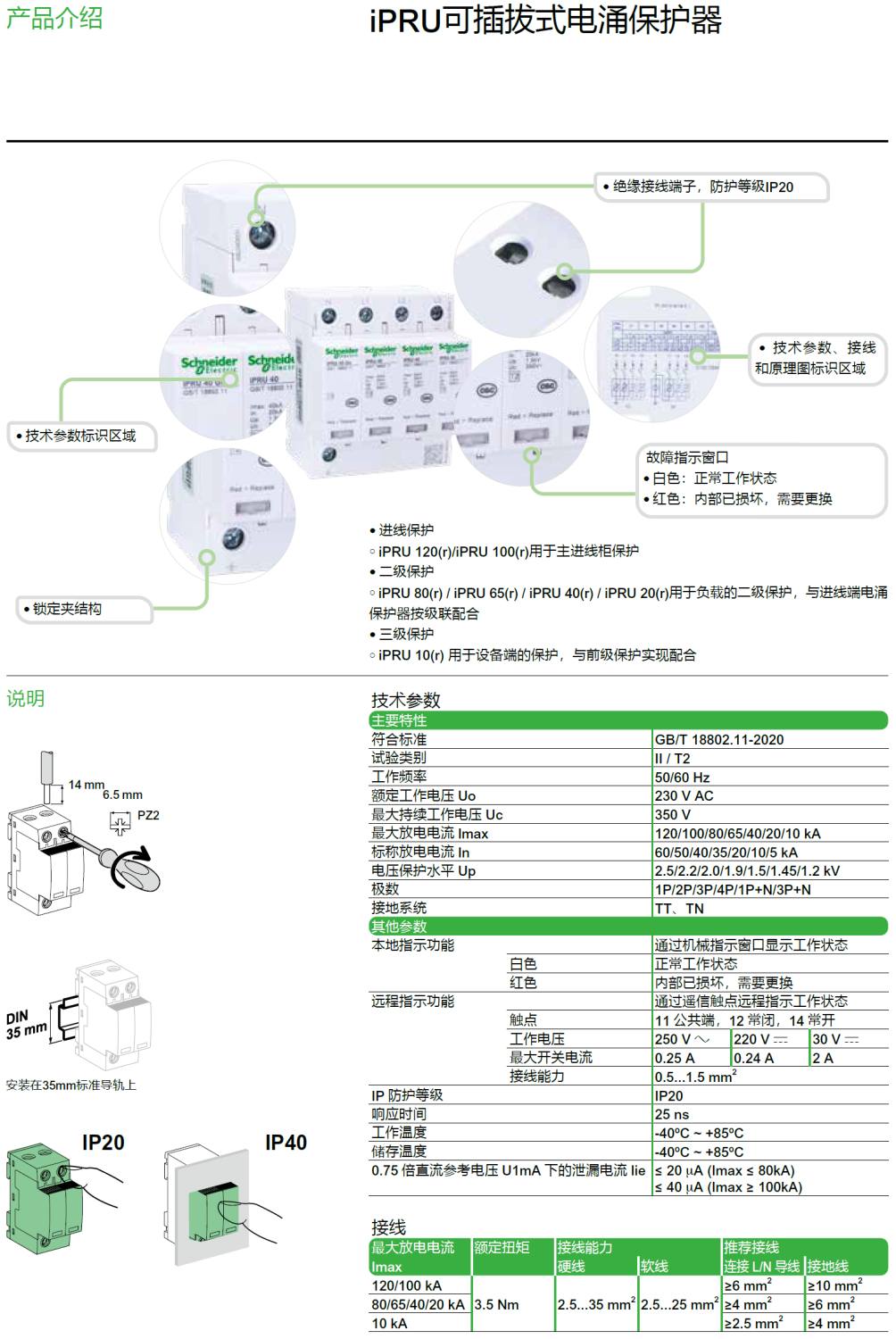

iPRU系列可插拔式电涌保护器iPRU 20(r)用于负载的二级保护，与进线端电涌保护器按级联配合。

II类试验(8/20ms)产品
通流容量120/100/80/65/40/20/10kA，满足不同位置安装要求
全系列1P/2P/3P/4P极数的产品可以满足TN、TT等各种接地系统对于保护模式的要求
通过上海防雷中心防雷产品检测中心最新GB/T 18802.1-2011符合性评定
中国质量认证中心CQC标志认证
工业和信息化部(MIIT)通信防雷产品标准符合性认定

主要特性

符合标准GB/T 18802.1-2011
试验类别II / T2
工作频率50/60 Hz
额定工作电压Uo 230 V AC
最大持续工作电压Uc 350 V
最大放电电流Imax 120/100/80/65/40/20/10 KA
标称放电电流In 60/50/40/35/20/10/5 KA
电压保护水平Up 2.5/2.2/2.1/1.9/1.7/1.45/1.2 KV
极数1P/2P/3P/4P/1P+N/3P+N
接地系统TT、TN
后备保护设备参见附录
其他参数
本地指示功能通过机械指示窗口显示工作状态
白色正常工作状态
红色内部已损坏，需要更换
远程指示功能通过遥信触点远程指示工作状态
触点11 公共端，12 常闭，14 常开
工作电压250 V a 220 V c 30 V c
最大开关电流0.25 A 0.24 A 2 A
接线能力0.5...1.5 mm2
IP 防护等级IP20
响应时间25 ns
工作温度-40℃ ~+60℃
储存温度-40℃ ~+70℃
0.75 倍直流参考电压U1mA 下的泄漏电流Iie < 20 mA

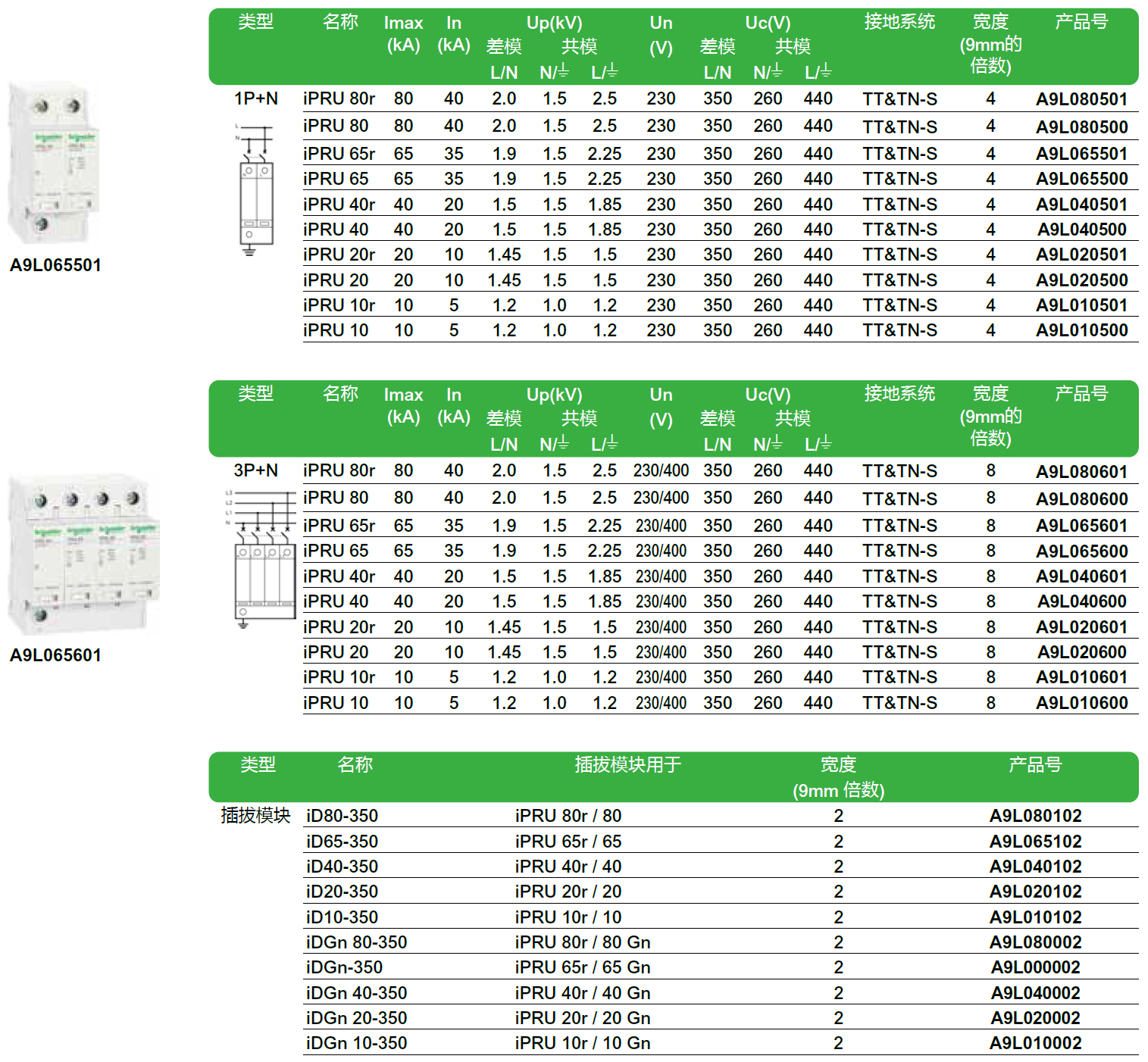

产品型号/货号

iPRU 20r 1P

A9L020101

iPRU 20 1P

A9L020100

iPRU 20r 2P

A9L020201

iPRU 20 2P

A9L020200

iPRU 20r 3P

A9L020301

iPRU 20 3P

A9L020300

iPRU 20r 4P

A9L020401

iPRU 20 4P

A9L020400

iPRU 20r 1P+N

A9L020501

iPRU 20 1P+N

A9L020500

iPRU 20r 3P+N

A9L020601

iPRU 20 3P+N

A9L020600

插拔模块型号/货号

iD20-350（用于iPRU 20r / 20）

A9L020102

iDGn-350（用于iPRU 20r / 20 Gn）

A9L000002

产品名称

Un(V)

Uc(V)

Up(KV)

波形(μs)

Imax(KA)

In(KA)

极数

工作状态指示窗口

远程指示触点

接线能力

iPRU 20r/20

230/400

350/440

1.45

8/20

1P,2P,3P,4P

1P+N,3P+N

有

有/无

软线：2.5~25mm2，
硬线：2.5~35mm2
