防雷信号隔离器是一种结合信号隔离与浪涌防护功能的工业设备，主要用于解决信号传输中的干扰问题并保护系统免受雷电破坏。

1. 功能与作用

• 信号隔离与转换：通过光耦隔离、电磁隔离等技术，实现输入/输出信号及电源的电气隔离，消除地环路干扰，确保信号传输的准确性。
• 浪涌防护：内置压敏电阻、气体放电管等元件，可承受5KA以上浪涌电流，快速泄放雷电能量，保护后端设备。
• 抗干扰能力：抑制电磁噪声、射频干扰等，提升信号稳定性，适用于长距离传输场景。
• 安全防护：在易燃易爆环境（如石油、化工、天然气等）中，作为本安关联设备，防止能量过高引发爆炸。

2. 工作原理

• 隔离技术：采用线性光耦或隔离变压器，将信号调制后通过光感/磁感器件转换，再解调恢复原信号，同时隔离电源。
• 浪涌抑制：通过非线性元件（如MOV、GDT）引导浪涌电流至接地系统，限制电压峰值，遵循“外部防护+内部防护”原则。

3. 应用场景

• 工业自动化：PLC、DCS系统及传感器网络，保障生产线稳定运行。
• 能源与通信：风电场、光伏电站、通信基站，保护数据监控系统免受雷击中断。
• 轨道交通：信号灯控制、通信传输线路，确保交通安全。

4. 技术特点

• 多级保护：粗保护（限压）、细保护（分流）、精保护（隔离）结合，适应不同能量等级的浪涌。
• 智能监测：集成芯片实时记录浪涌数据，支持远程管理，部分产品具备液晶显示或通信接口。
• 紧凑设计：分体结构（主机+底座）、总线供电，节省空间和接线成本。

5. 相关标准

• 符合《GB18802低压电涌保护器》《GB14065电动单元组合仪表》等国家标准，确保产品可靠性。

总结

防雷信号隔离器通过“隔离+防护”双重机制，在工业控制、能源、通信等领域发挥关键作用，既能保障信号完整性，又能有效抵御雷电威胁，是现代复杂系统不可或缺的安全组件。

CSHBFL-GLQ功能描述：

• 本产品对现场和控制室设备之间的标准信号（如4~20mA、0~10V）进行光隔离传输，而且可实现不同信号的相互转换。
• 电源、输入和输出之间相互隔离。能抑制共模、串模干扰、尖峰脉冲，使控制系统的信号传输更稳定可靠。
• 在输入端有防雷功能，可避免雷击或电涌造成的损坏，可通过导规接地。

主要参数：

• 通道数可分为：一进一出、一进二出、二进二出。
• 输入为电流时：

• 输入为电压时：

• 输出为电流时：

• 输出为电压时：

• 电源参数：

• 性能指示：

• 电涌保护参数

接线原理图：

面板指示灯：

• 仪表正常工作时，指示灯ON为绿色常亮。

      安装注意事项：

• 请使用35mm标准导轨安装。
• 仪表应垂直安装，控制柜内应通风良好。

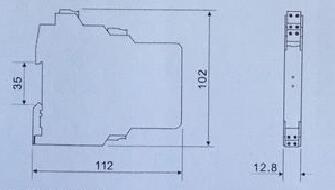

     外形尺寸图（单位：mm）：

使用环境：

• 安装位置不得有强烈振动。
• 来自输入、输出及电源端子引线及空间的电磁干扰强度应符合IEC61000-4中第三类工业现场电磁干扰的相关规定。
• 使用环境中不得对金属、塑胶材料有严重腐蚀的有害气体。
