三相电源防雷浪涌保护器CSHBFL-M385/***(1P、3P、4P、3+NPE模式)最大放电电流为120kA及以上的防雷模块适用于重要场所的总电源防雷保护;最大放电电流为40-80kA的防雷模块适用于各种电源系统(如UPS电源、机房电源等)的防雷保护;最大放电电流为10kA、20kA的防雷模块适用于各种设备电源的防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统,如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

产品型号:

CSHBFL-M385/160,CSHBFL-M385/140,CSHBFL-M385/120,CSHBFL-M385/80,CSHBFL-M385/60,CSHBFL-M385/40,CSHBFL-M275/40,CSHBFL-M385/20,CSHBFL-M275/20,CSHBFL-M275/10

产品特点:

选用优质压敏电阻,性能稳定可靠,适用于不同电网制式,保护更全面,   高雷电放电能力,ns级响应速度,  内置过热断路装置,失效检测指示,遥信报警接口,35mm 导轨安装,标准模块化设计,节能、环保,安装简单、方便,无须特殊维护

技术参数:

名称 型号 规格 标称放电电流In(kA,8/20μs) 最大放电电流Imax(kA,8/20μs) 电压保护水平Up(kV) 响应时间tA(ns) 额定工作电压Un(VAC) 最大持续工作电压Uc(VAC) 漏电流0.75U1mA(μA) 放电管直流放电电压(V) 放电管最大放电电流(kA,8/20μs) 工作温度(℃)
电源防雷模块 CSHBFL-M385/160 4片、36mm 100 160 3.3 ≤25 380 385 ≤20 ‘-40~+85’
CSHBFL-M385/140 80 140 3.2 380 385
CSHBFL-M385/120 60 120 2.5 380 385
CSHBFL-M385/80 40 80 2.2 380 385
CSHBFL-M385/80 4片、18mm 40 80 2.2 380 385
CSHBFL-M385/60 30 60 2.1 380 385
CSHBFL-M385/40 20 40 1.8 380 385
CSHBFL-M275/40 20 40 1.5 220 275
CSHBFL-M275/20 10 20 1.2 220 275
CSHBFL-M275/10 5 10 1 220 275
CSHBFL-M385/80 3+NPE、18mm 40 80 2.2 380 385 600 100
CSHBFL-M385/60 30 60 2.1 380 385 80
CSHBFL-M385/40 20 40 1.8 380 385 60
CSHBFL-M275/40 20 40 1.5 220 275 60
CSHBFL-M275/20 10 20 1.2 220 275 40

安装说明:

1,安装前必须切断电源,严禁带电操作。

2,建议在防雷模块前端串联熔断器或自动断路器。

3,安装时请根据安装示意图所示连接,其中L1、L2、L3为相线,N为零线,PE为地线,切勿错接。安装完成后,合上自动断路器(熔断器)开关,检查工作状态是否正常。

4,安装完毕后(18mm的模块应将模块插到位),检查防雷模块是否正常工作。

5,防雷模块在使用期间,应定期检测并查看故障显示窗口状态,当故障显示窗呈红色(或带遥信的产品遥信端子输出报警信号)时,表示防雷模块发生故障,应及时维修或更换。

6,并联式电源防雷模块应并联安装(也可采用凯文接线方式),单片宽度为36mm的模块,可以采用双接线方式连接,一般情况下,只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠,且要求短、粗、直。

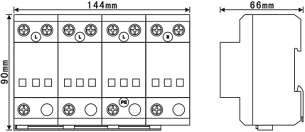

产品尺寸图:

1,4片模式、36mm宽                                                         2,4片模式、18mm宽



3,3+NPE模式、18mm宽


安装示意图:

1,4片模式、36mm宽                                   2,4片模式、18mm宽



3,3+NPE模式、18mm宽



点击下载 CSHBFL-M385三相电源防雷电涌保护器(1P、3P、4P、3+NPE模式)
