防雷插座（CSHBFL-E275/10*）：  为终端设备提供精细保护。是一个功能全面的防雷插座系列，为用户的不同场景（桌面使用或机架安装）和设备功率需求（10A或16A）提供了多种选项。其核心价值在于为精密电器提供可靠的末级电涌保护，并部分型号集成了过载保护，增强了安全性。正确安装，特别是确保良好接地，是保证其防雷效果的前提。

一，产品概览

1.1产品名称： 电源防雷插座。

1.2系列型号： CSHBFL-E275/10*。

1.3规格模式： 提供多种接口数量和外形的插座，包括 2口、4口、6口、8口 模式，具体文档中详细描述了多种规格。

二，产品特点

2.1安全可靠： 具有残压低、放电电流大（标称5kA，最大10kA）的特点，能有效吸收电涌。提供共模、差模全方位保护。

2.2过载保护： 部分型号（新国标6口10A和机架式6口10A 1U塑壳）内置10A过载保护器，具备短路保护功能，超负荷时会自动断电，防止火灾，需要手动复位。

2.3节能环保： 产品设计注重节能与环保。

2.4明确用途： 专为设备端末级电源过压保护设计。

三，主要用途

适用于保护连接在 220V低压交流电源 上的精密电子设备，例如：

计算机、服务器

通讯设备、传真机

高档音响、影视设备

精密仪器、仪表

四，技术参数（共同核心参数）

该系列所有型号共享以下核心性能参数，主要区别在于接口数量、外形和额定电流。

标称放电电流 (In)： 5 kA (8/20μs)

最大放电电流 (Imax)： 10 kA (8/20μs)

电压保护水平 (Up)： ≤ 1.2 kV

响应时间 (tA)： ≤ 25 ns

额定工作电压 (Un)： 220 V AC

最大持续工作电压 (Uc)： 275 V AC

漏电流： ≤ 20 μA

工作温度： -40 ℃ ~ +85 ℃

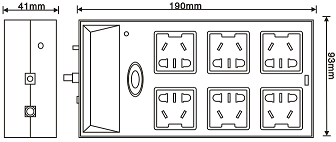

五，产品规格明细列表

六，安装与使用说明（关键要点）

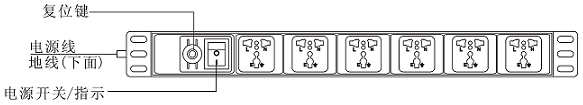

6.1指示灯状态判断：

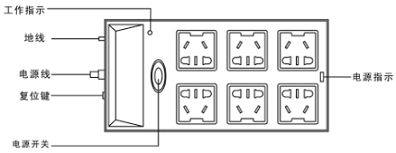

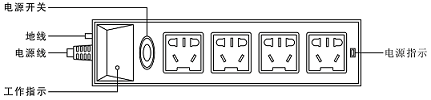

新国标4口/6口：有两个灯。“电源指示灯”亮表示通电正常；“工作指示灯”亮表示防雷功能正常。工作指示灯不亮则停止使用。

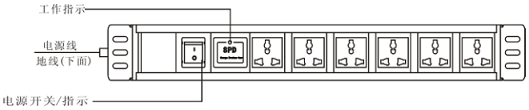

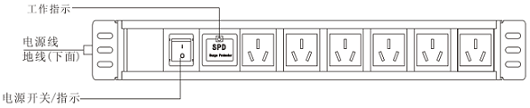

机架式1.5U型号：同上，也是两个指示灯分别指示电源和防雷状态。

机架式1U塑壳型号：只有一个“电源指示灯”，灯亮同时表示通电和防雷功能正常。灯不亮则停止使用。

6.2接地要求（非常重要）： 插座的接地端已与插头地线连接。必须确保墙插的地线连接符合接地要求，否则必须将防雷插座上单独的接地端子可靠连接到地网，否则防雷功能无效。

6.3负载限制： 负载总电流严禁超过插座的额定电流（10A或16A）。

6.4过载复位： 带过载保护的型号在跳闸后，需要按复位键才能恢复供电。

6.5核心安装步骤：

第1步：检查接地（最关键的一步），防雷功能的实现依赖于良好的接地。在安装前，务必确认。

第2步：连接电源并开机，将防雷插座的插头插入已经确认接地良好的墙壁插座，然后打开防雷插座上的电源开关。

第3步：验证工作状态（通过指示灯判断），这是判断防雷插座自身是否正常工作的关键环节。不同型号的指示灯逻辑略有不同。

第4步：连接用电设备，在确认防雷插座工作状态正常后，即可将需要保护的电子设备（如电脑、服务器、显示器等）连接到防雷插座上。

七，重要注意事项

7.1严禁超载：所有连接到该插座上的设备总功率不能超过插座的额定容量。

10A型号：最大负载为 220V × 10A = 2200W

16A型号：最大负载为 220V × 16A = 3520W

7.2过载保护功能：仅新国标6口10A和机架式6口10A（1U塑壳） 型号内置过载保护器。当负载超标或短路时，插座会自动断电。排除故障后，需要手动按下插座上的“复位”按钮才能恢复供电。

7.3定期检查：建议定期查看指示灯状态，确保防雷功能始终有效。
