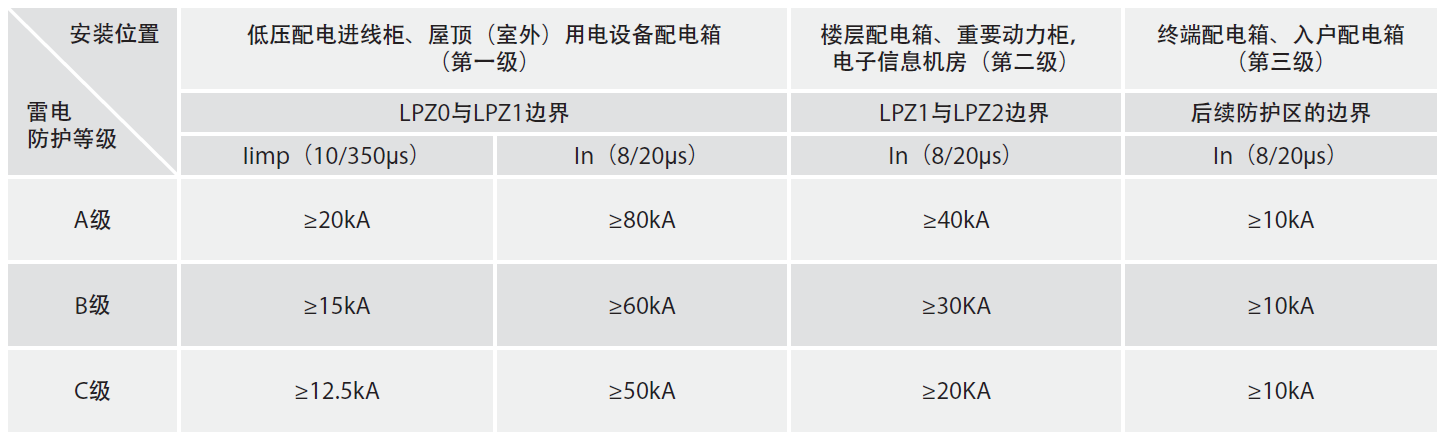

1,电源线路防雷电涌涌保护器冲击电流参数推荐值(依据GB50343-2012《建筑物电子信息系统防雷技术规范》表5.4.3-3)

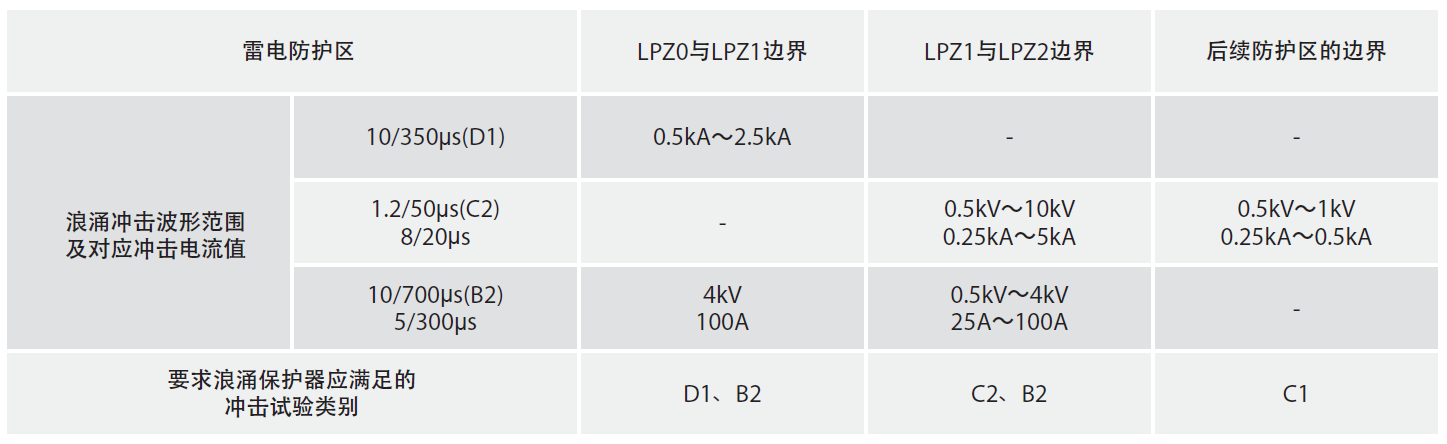

2,信号线路防雷电涌保护器参数推荐表(依据GB50343-2012《建筑物电子信息系统防雷技术规范》表5.4.4)

3,术语及定义如下:

D1:按照10/350μs高能量测试电流波形,属于IEC61643-21信号类产品测试。

C2:按照1.2/50μs开路电压波和8/20μs短路电流波的快上升沿的混合波形,属于IEC61643-21信号类产品测试,能量较大。

C3:按照1kV/μs开路电压波和10/1000μs短路电流波的快上升沿的混合波形,属于IEC61643-21信号类产品测试,能量较小。

T1:I类电源SPD(或称B级)分级实验。最大冲击电流Iimp波形为10/350μs,标称放电电流In波形为8/20μs,满足该项测试的产品推荐用于LPZ0B区到LPZ1区的保护。

T2:II类电源SPD(或称C级)分级实验。最大冲击电流Imax波形为8/20μs,标称放电电流In波形为8/20μs,满足该项测试的产品推荐用于LPZ1区到后续分区的保护。

T3:III类电源SPD(或称D级)分级实验。进行混合波的测试,具有1.2/50μs开路电压波和8/20μs短路电流波,满足该项测试的产品推荐用于设备的终端保护。

Iimp:雷击冲击电流。由电流峰值Ipeak和电荷量Q确定,常采用10/350μs波形来模拟,用于对I级实验的电源SPD分类实验。

Imax:最大放电电流。流过SPD,具有8/20μs波形最大电流的峰值,用于对II级电源SPD分类实验中的动作负载实验。

In:标称放电电流。流过SPD,具有8/20μs波形的电流峰值,用于对II级电源SPD分类实验中的预处理实验。

IL:标称负载电流。能对SPD保护的输出端连接负载提供的最大持续额定交流电流有效值或直流电流。

Un:标称电压。代表被保护系统的标称电压,信息系统中的SPD的标 称电压通常被用作型式认定,在交流系统中为有效值。

Uc:最大持续工作电压。允许持久地施加在SPD上的最大交流电压有效值或直流电压。

Up:电压保护水平。限制接线端子间的电压的参数,为工厂优选值,该值必须大于测量限制电压的最高值。

测量限制电压:按电源和信号类产品测试标准中所要求的测试波形不同,可以有不同的结果。

→ 电源SPD:根据IEC61643-1(GB18802-1),对应不同产品结构和分类,规定有1.2/50μs,8/20μs和复合波三种测试波形。

→ 信号SPD:根据IEC61643-21(GB/T18802-21),根据SPD产品性能,可以选择1.2/50μs,8/20μs,或1kV/μs,10/1000μs复合波二种测试波形,但是冲击耐受实验和限制电压实验必须是同一波形下。

Uoc:开路电压。指在复合波中,负荷侧开路时的电压幅值。

短路耐受电流:SPD同上级后备短路保护熔丝或断路器连接时,能够承受的最大预期工频短路电流值。

Fg:频宽:表示在插入损耗<-3dB下的截止频率。

插入损耗:指在传输系统中插入一个SPD所引起的损耗。通常以SPD插入前后,系统接受的功率之比,用分贝(dB)表示。

回波损耗:指行波在SPD安装处被反射的比例,主要用于衡量在高频传输中,SPD与系统阻抗是否匹配,用分贝(dB)表示。

Ta:响应时间。通常指SPD所用器件的响应特性。
