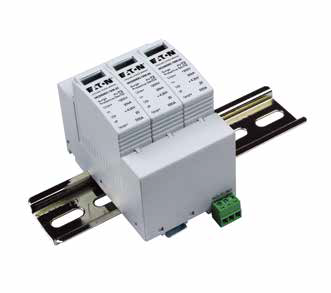

MC3350DC-1200-2C

作者:MTL二级浪涌   发布时间:2023-03-22 10:38   点击 537

分享到 0

 MC3350DC-1200-2C 主要应用于光电及DC低压配电中的汇流箱、逆变器、AC/DC面板。符合IEC标准并将太阳能电站与DC低压配电系统的应用环境考虑在内。该产品采用Y型结构,可为太阳能网提供高效的雷击与浪涌保护功能。限压型设计适合PV 2 类测试要求;Y 型结构,差异及通用保护模式;高等级MOV,残留电压低, 电压保护水平高;使用弧形闸刀断开连接, 过载性能高;连续工作电压高,Imax 40 kA,快速响应,无续流电流;DIN 导轨安装;IP20,增强型尼龙外壳;体积小,易于安装。

  产品型号

MC3350DC-1200-2C

  技术参数

产品型号 MC3350DC-1200-2C
标称工作电压,Uopv
1000V
最大持续工作电压,Ucpv
1200V
标称放电电流,In (8/20us)
20KA
最大放电电流,Imax (8/20us)
40kA
电压保护水平,Up
<4.2KV
标称短路电流,Iscpv
500A
故障本地指示
绿:正常;红:故障
故障报警输出
NO及NC
响应时间 ≤ 25ns
隔离
>50MΩ
电线尺寸
4-35 mm2
外壳阻燃等级
UL94V - 0
外壳防护等级
IP20
连接类型
Y结构
安装方法
DIN 35 mm
工作温度
-40℃ - +70℃
温度
5% - 95%相对湿度
海拔 <2000m

设计依据

1-低压浪涌保护装置。特定应用浪涌保护装置,含d.c. 第11 部分:光电应用SPD 要求及测试 EN 50539-11:2013
2-低压浪涌保护装置:特定应用浪涌保护装置,含d.c. 第31 部分:光电应用SPD 要求及测试 GB/T 18802.31 - 2016
3-低压浪涌保护装置(SPD)第12 部分:与低压配电系统连接的浪涌保护装置——选择与应用原则 GB 18802.12-2014/IEC 61643-12:2008
4-结构中的防雷设计标准 GB 50057-2010
5-建筑物电子系统防雷技术标准 GB 50343-2012
6-防雷 第4 部分:结构中的电气及电子系统 GB/T 21714.4-2015/IEC62305-4:2010


MC3350DC-1200-2C 微信15388051501
