ASafe-25-L 电压开关型系列一级模块化电源电涌保护器依据IEC、GB标准设计 。应用于电源供电系统第一级的电涌保护,产品为标准35mm导轨安装方式。单模块冲击电流最大可达50KA(10/350μs),可防范直击雷在内的各种电涌,无续流、避免普通间隙式S P D浪涌过后灭弧瞬间掉电问题,同时无漏电流(或极小)。常用于建筑物内总配电屏,建筑物内架空输入的配电箱,室外配电柜/配电箱,Asafe-NPE:适用于零地接线模式下配电箱。
产品型号
ASafe-15-4-L,ASafe-15-3-L,ASafe-15-3P+N-L,ASafe-15-4-S,ASafe-15-3-S,ASafe-15-3P+N-S,
ASafe-25-4-L,ASafe-25-3-L,ASafe-25-3P+N-L,ASafe-25-4-S,ASafe-25-3-S,ASafe-25-3P+N-S,
ASafe-50-4-L,ASafe-50-3-L,ASafe-50-3P+N-L,ASafe-50-4-S,ASafe-50-3-S,ASafe-50-3P+N-S,
技术参数
防雷模块型号 | Asafe-15 | Asafe-25 | Asafe-50 | Asafe-NPE |
浪涌端口 |
一端口 |
一端口 |
一端口 |
一端口 |
浪涌类别 |
电压开关型 |
电压开关型 |
电压开关型 |
电压开关型 |
试验类别 | I类试验 |
I类试验 |
I类试验 |
I类试验 |
额定电压 Un |
220V AC 50~60Hz |
220V AC 50~60Hz |
220V AC 50~60Hz |
220V AC 50~60Hz |
最大持续支行电压 Uc |
385V AC 50~60Hz |
385V AC 50~60Hz |
385V AC 50~60Hz |
385V AC 50~60Hz |
绝缘阻抗 |
>50MΩ |
>50MΩ |
>50MΩ |
>50MΩ |
冲击电流 Iimp(10/350μs) | 15kA | 25kA | 50kA | 50kA |
保护水平 Up(10/350μs) |
2kV |
2kV |
2kV |
2kV |
响应时间 tA |
≤100ns |
≤100ns |
≤100ns |
≤100ns |

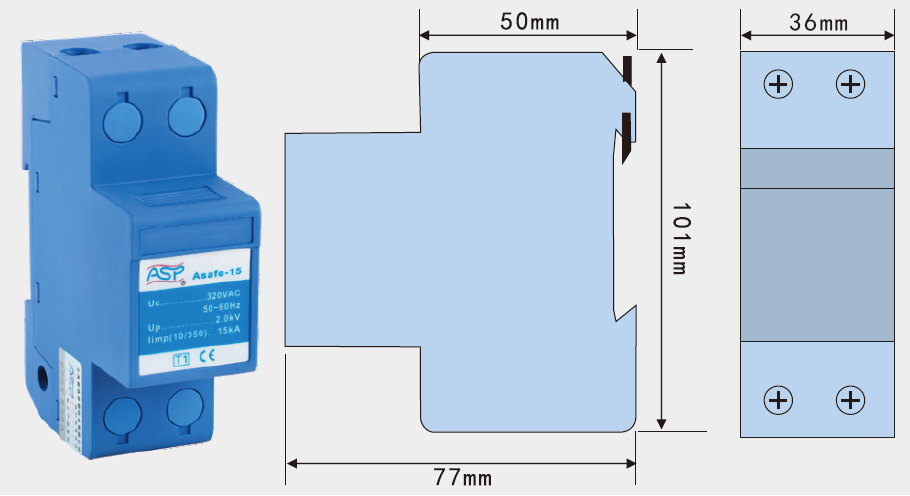

尺寸 |
2mods,DIN43880 |
2mods,DIN43880 |
2mods,DIN43880 |
2mods,DIN43880 |
遥信 |
常闭:正常,常开:失效(可选) |
|||
失效指示 |
绿灯:正常,熄灭:失效(可选) |
|||
连接导线 |
6-10mm2 | |||
安装 |
35mm标准导轨( DIN轨,依据EN60715 ) |
|||
工作环境温度 |
-40℃~+70℃ |
|||
外壳材料 |
塑胶 |
|||
外壳防护等级 |
IP20 |
