作者：雷迅交直流防雷 发布时间：2023-05-03 20:33 点击 35 次
AM3-05D-110 模块化电源电涌保护器依据IEC、GB标准设计，具备2路电涌保护能力，每线的最大放电电流10KA(8/20μs)，适用于供电系统的末级保护，依据不同的电源电压选择各种相应的规格。220VAC/DC选用AM3-05D-220，110VAC/DC选用AM3-05D-110，24-75VAC/DC选用AM3-05D-75。常用于设备末级保护，需要带LED失效指示的设备末级保护，对安装空间要求较小的场所设备末级保护。
产品型号
AM3-05D-220，AM3-05D-110，AM3-05D-75
技术参数
| 防雷模块型号 | AM3-05D-75 | AM3-05D-110 | AM3-05D-220 |
| 浪涌端口 | 一端口 |
一端口 |
一端口 |
| 浪涌类别 | 组合型 |
组合型 |
组合型 |
| 电源系统 | 75V AC/DC供电系统 |
110V AC/DC供电系统 |
220V AC/DC供电系统 |
| 额定电压 Un | 75V AC/DC |
110V AC/DC |
220V AC/DC |
| 最大持续支行电压 Uc |
90V AC 50~60Hz |
130V AC 50~60Hz |
320V AC 50~60Hz |
|
标称放电电流 In(8/20μs) |
5KA | 5KA | 5KA |
|
最大放电电流 Imax(8/20μs) |
10KA | 10KA | 10KA |
|
保护水平 Up(8/20μs)In:3kA |
-- | -- | 1.2KV |
|
保护水平 Up(8/20μs)In:5kA |
500V | 600V | 1.6KV |
|
温度保险丝 |
内置 | 内置 | 内置 |
|
响应时间 tA |
≤100ns |
≤100ns |
≤100ns |
|

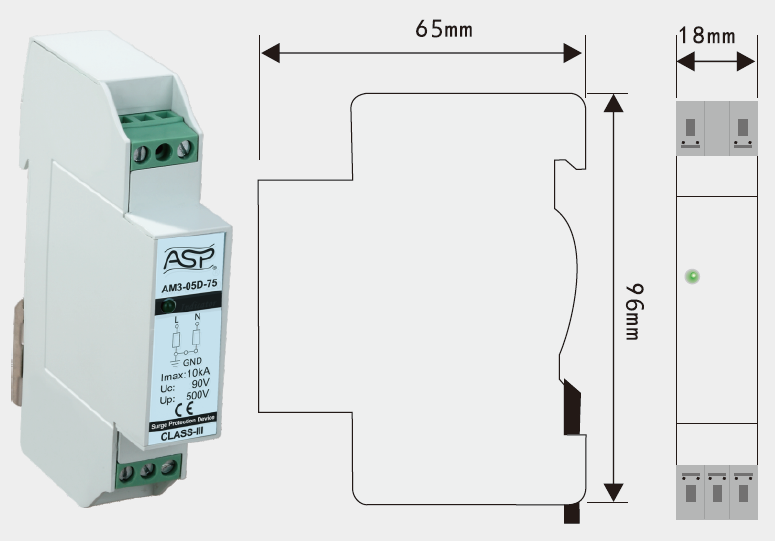

尺寸 |
1mod,DIN43880 |
1mod,DIN43880 |
1mod,DIN43880 |
| 失效指示 |
绿色:正常 红色:失效 |
||
| 安装导线截面积 |
2.5-4mm2 |
||
|
安装方式 |
35mm标准导轨(EN50022/DIN46277-3 ) |
||
|
工作环境温度 |
-40℃~+70℃ |
||
|
外壳材料 |
塑胶 |
||
|
防护等级 |
IP20 |
||
