AM1-80/4-S

作者:雷迅交流防雷   发布时间:2023-05-03 02:09   点击 586

分享到 0

  AM1-80/4-S 系列模块化电源电涌保护器依据IEC、GB标准设计,具备强大的电涌泄放能力,适用于低压配电系统的各级保护,依据不同的配电系统(TT/TN/IT)可选择多种组合方式。采用快速可靠的内部安全断路装置,当主回路断路器小于300A时,本系列电涌保护器无需再配置后备过流保护器。AM1-80常用于建筑物内有室外进出线路输入的配电箱,室外配电柜/配电箱,AM-NPE适用于零地接线模式下配电箱。

  产品型号

AM1-80/2,AM1-80/1+NPE,AM1-80/4,AM1-80/3+NPE,AM1-60/1+NPE,AM1-60/3+NPE

  技术参数

防雷模块型号 AM1-80/2 AM1-80/1+NPE AM1-80/4 AM1-80/3+NPE AM1-60/1+NPE AM1-60/3+NPE
浪涌端口 一端口
一端口
一端口
一端口
一端口
一端口
浪涌类别 限压型
组合型
限压型
组合型
组合型
组合型
试验类型 II类试验 II类试验
II类试验
II类试验
II类试验
II类试验
额定电压 Un 220V AC 50~60Hz
220V AC 50~60Hz
220V AC 50~60Hz
220V AC 50~60Hz
220V AC 50~60Hz
220V AC 50~60Hz
最大持续运行电压 Uc[L/N-PE] 385V/385V AC 50~60Hz
-/250V AC 50~60Hz
385V/385V AC 50~60Hz
-/250V AC 50~60Hz
-/250V AC 50~60Hz
-/250V AC 50~60Hz
最大持续运行电压 Uc[L-N]
-- 385V AC 50~60Hz
-- 385V AC 50~60Hz
385V AC 50~60Hz
385V AC 50~60Hz
标称放电电流 In[L-N](8/20μs) -- 40kA -- 40kA 30kA 30kA
标称放电电流 In[N-PE](8/20μs)
-- 40kA -- 40kA 30kA 30kA
最大放电电流 Imax[L-N](8/20μs)
-- 80kA -- 80kA 60kA 60kA
最大放电电流 Imax[N-PE](8/20μs) 120kA 80kA -- 80kA 60kA 60kA
保护水平 Up[L-N](8/20μs) 2.5KV
2.4KV
-- 2.4KV 2.4KV 2.4KV
保护水平 Up[N-PE](8/20μs)

1.5KV -- 1.5KV 1.2KV 1.2KV
标称放电电流 In[L/N-PE](8/20μs
40kA -- 40kA -- -- --
最大放电电流 Imax[L/N-PE](8/20μs)
80kA -- 80kA -- -- --
保护水平Up[L/N-PE](8/20μs)
2.4KV -- 2.4KV -- -- --
推荐串接过流保护装置
63A
63A
63A
63A
63A
63A
响应时间 tA
≤25ns
≤25ns
≤25ns
≤25ns
≤25ns
≤25ns

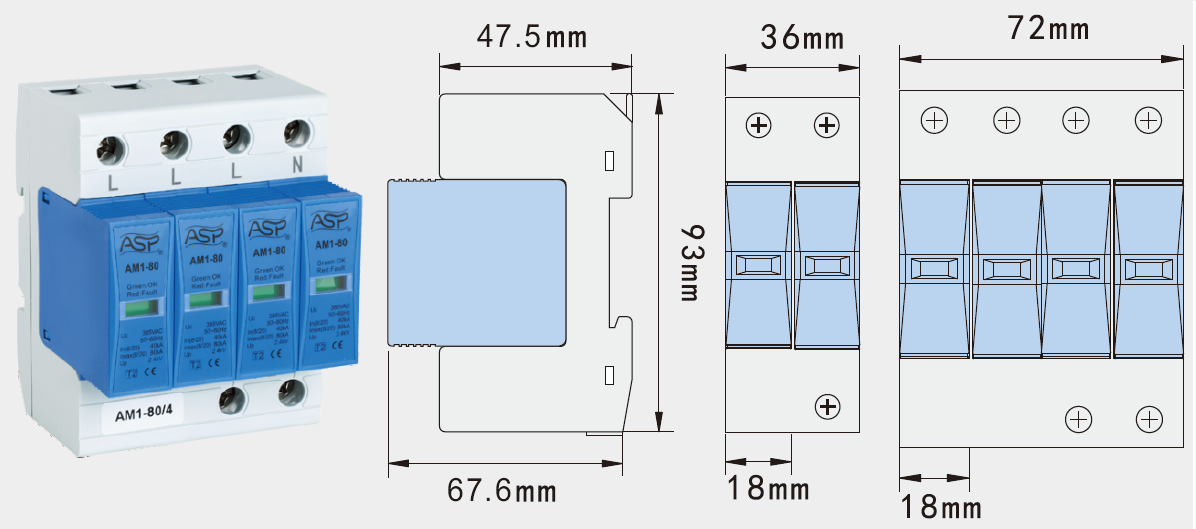

尺寸 2mods,DIN43880
2mods,DIN43880
2mods,DIN43880
2mods,DIN43880
2mods,DIN43880
2mods,DIN43880
失效指示
绿色:正常 红色:失效
安装导线截面积
4-10mm2
安装方式
35mm标准导轨(EN50022/DIN46277-3 )
工作环境温度
-40℃~+70℃
外壳材料
塑胶
防护等级
IP20
遥信报警
常开/常闭触点端子(可选)
遥信接口接线能力
最大1.5mm2单股线/软线
