AM1-120-S

作者:雷迅交流防雷   发布时间:2023-05-03 01:45   点击 502

分享到 0

  AM1-120-S 系列模块化大通流电源电涌保护器依据I EC和G B标准设计,应用于电源供电系统的第一级电源电涌保护器产品。模块为标准3 5 m m导轨式安装方式。具备很高的电涌流泄放能力,最大放电电流可达160KA(8/20μs),应用于雷击风险较高地区设备系统的电源第一级电涌保护。常用于电源线路屏蔽埋地输入的建筑的总配电柜,建筑物内室外进出线路输入的配电箱,室外配电柜/配电箱,AM1-NPE:适用于零地接线模式下配电箱。
  产品型号
AM1-120-4-S,AM1-120-2-S,AM1-120-3-S,AM1-120-3P+N-S,AM1-120-1P+N-S,

AM1-160-4-S,AM1-160-2-S,AM1-160-3-S,AM1-160-3P+N-S,AM1-160-1P+N-S,

  技术参数

防雷模块型号 AM1-120 AM1-160 AM1-NPE
浪涌端口 一端口
一端口
一端口
浪涌类别 限压型
限压型
开关型
试验类型 II类试验 II
II
额定电压 Un 220V AC 50~60Hz
220V AC 50~60Hz
220V AC 50~60Hz
最大持续支行电压 Uc 385V AC 50~60Hz
385V AC 50~60Hz
320V AC 50~60Hz
标称放电电流 In(8/20μs) 60kA 80kA --
冲击电流 Iimp(10/350μs) -- -- 50kA
最大放电电流 Imax(8/20μs) 120kA 160kA --
保护水平 Up 2.5KV
3.0V
2kV
推荐串接过流保护装置
63A
63A
63A
响应时间 tA
≤25ns
≤25ns
≤100ns

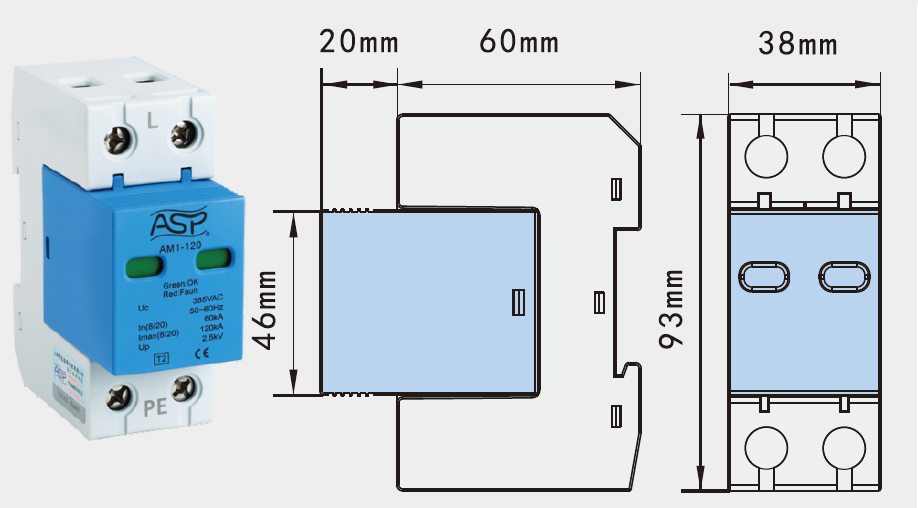

尺寸 2mods,DIN43880
2mods,DIN43880
2mods,DIN43880
失效指示
绿色正常;红色失效
连接导线
6-10mm2
安装
35mm标准导轨(EN50022/DIN46277-3 )
工作环境温度
-40℃~+70℃
外壳材料
塑胶
外壳防护等级
IP20
遥信报警
常开/常闭端子(可选)
遥信接口接线能力
最大1 . 5 m m 单股线/软线
