MLPM1-230L-R

作者：西岱尔LED防雷   发布时间：2022-11-23 14:32   点击 518 次

分享到 0

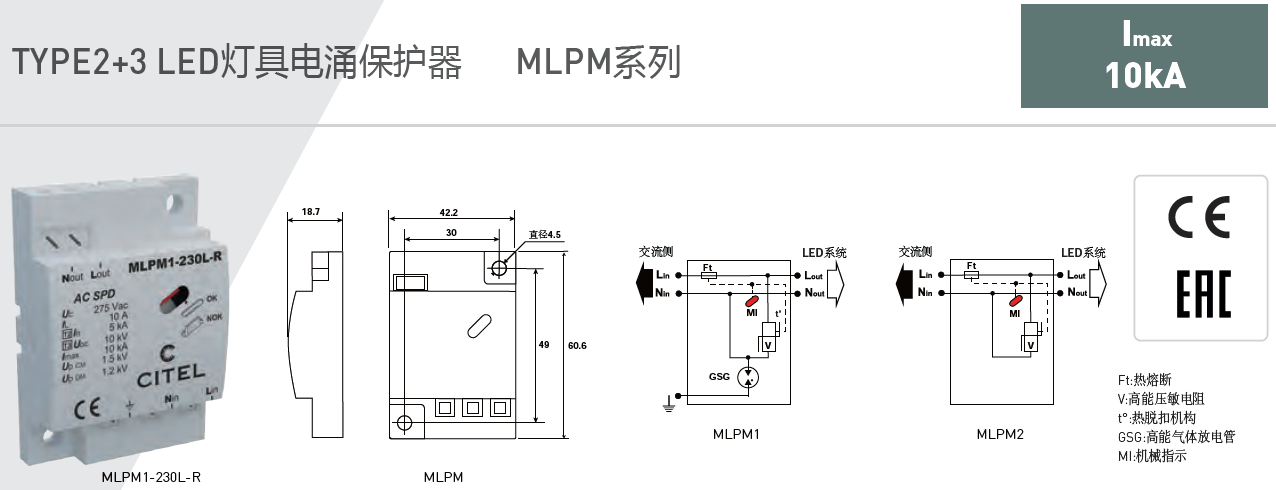

  MLPM系列Type2+3 LED灯具电涌保护器，适用I类和II类灯具，串联型安装，高效安全机械脱扣装置，紧凑型面板安装，弹簧端子压接，失效模式： 交流电源断开，窗口红色指示，符合IEC 61643-11和GB/T 8802.1等标准。

  产品型号

MLPM1-230L-R，MLPM2-230L-R

  技术参数

CITEL型号
 MLPM1-230L-R
 MLPM2-230L-R
应用描述 I类灯具 II类灯具
交流工作电压(单相) Un 220-240V
 220-240V
配电制式 TT,TN TT,TN
保护模式 L-N,N-PE L-N
最大持续工作电压 Uc
 320Vac
 320Vac
额定负载电流 IL
 10A 10A
泄漏电流 Ipe 无 N/A
暂态过电压TOV-5s(耐受) Ut
 335Vac 335Vac
暂态过电压TOV-120min(分断)  Ut
 440Vac 440Vac
暂态过电压TOV-HT Ut
 1200V/300A/200ms(分断)
 N/A
标称放电电流(8/20μs) In
 5kA 5KA
最大放电电流(8/20μs) Imax
 10kA 10KA
总放电电流(8/20μs) Itotal
 20KA N/A
复合波测试(3级测试) Uoc
 10KV 10KV
电压保护水平(L-PE) Up
 ≤1.5KV
 /
静电防护等级(L-N) Uesp
 ≤1.2KV
 ≤1.2KV
额定短路电流 Iscpv
 10KA 10KA
热脱扣装置
 内置
 内置
产品尺寸
 如图
 如图
接线方式及端子线径
 输入/输出2对弹簧端子对边布置, 1.5mm2 max
正常/故障显示 无色/红色机械状态指示
 无色/红色机械状态指示
失效状态模式
 交流电源断开,内部脱扣分断电路
 交流电源断开,内部脱扣分断电路
安装方式
 面板
 面板
工作温度范围 Tu
 -40 ~ +85℃
 -40 ~ +85℃
防护等级
 IP20 IP20
外壳材料

热塑性材料,符合UL94-V0

热塑性材料,符合UL94-V0
产品编码 841211 842211

MLPM1-230L-R +wx15388051501
