MLPCH1-230L-V

作者:西岱尔LED防雷   发布时间:2022-11-22 19:46   点击 37

分享到 0

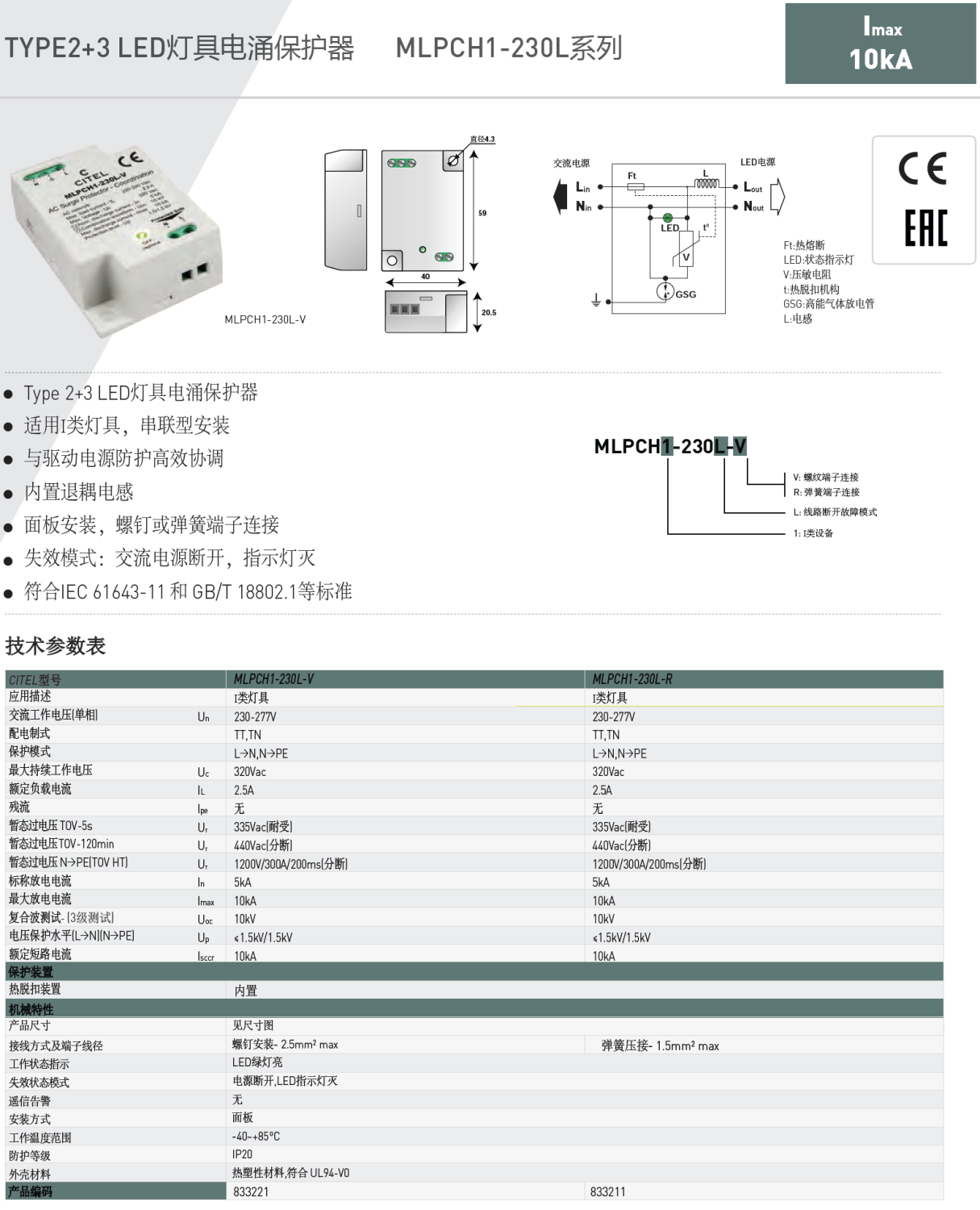

  MLPCH1-230L系列Type 2+3 LED灯具电涌保护器,适用I类灯具,串联型安装,与驱动电源防护高效协调,内置退耦电感,面板安装,螺钉或弹簧端子连接,失效模式:交流电源断开,指示灯灭,符合IEC61643-11 和 GB/T 18802.1等标准。

  产品型号

MLPCH1-230L-V,MLPCH1-230L-R

  技术参数

CITEL型号
MLPCH1-230L-V
MLPCH1-230L-R
应用描述 I类灯具 I类灯具
交流工作电压(单相) Un 230-277V
230-277V
配电制式 TT,TN TT,TN
保护模式 L-N,N-PE L-N,N-PE
最大持续工作电压 Uc
320Vac
320Vac
额定负载电流 IL
2.5A 2.5A
残流
暂态过电压TOV-5s(耐受) Ut
335Vac 335Vac
暂态过电压TOV-120min(分断)  Ut
440Vac 440Vac
暂态过电压 N-PE(TOV HT) Ut
1200V/300A/200ms(分断)
1200V/300A/200ms(分断)
标称放电电流(8/20μs) In
5kA 5KA
最大放电电流(8/20μs) Imax
10kA 10KA
复合波测试- (3级测试) Uoc
10KV 10KV
电压保护水平(L-N) Up
1.5KV
1.5KV
电压保护水平(N-PE) Up
1.5KV
1.5KV
额定短路电流 Iscpv
10KA 10KA
热脱扣装置
内置
内置
产品尺寸
如图
如图
接线方式及端子线径
螺钉安装- 2.5mm2 max
弹簧压接- 1.5mm2 max
工作状态指示 LED绿灯亮 LED绿灯亮
失效状态模式
电源断开,LED指示灯灭
电源断开,LED指示灯灭
遥信告警

安装方式
面板
面板
工作温度范围 Tu
-40 ~ +85℃
-40 ~ +85℃
防护等级
IP20 IP20
外壳材料

热塑性材料,符合UL94-V0

热塑性材料,符合UL94-V0
产品编码 833221 833211
MLPCH1-230L-V +wx15388051501
