MLPC-VG2-230L-R

作者:西岱尔LED防雷   发布时间:2022-11-22 19:13   点击 34

分享到 0

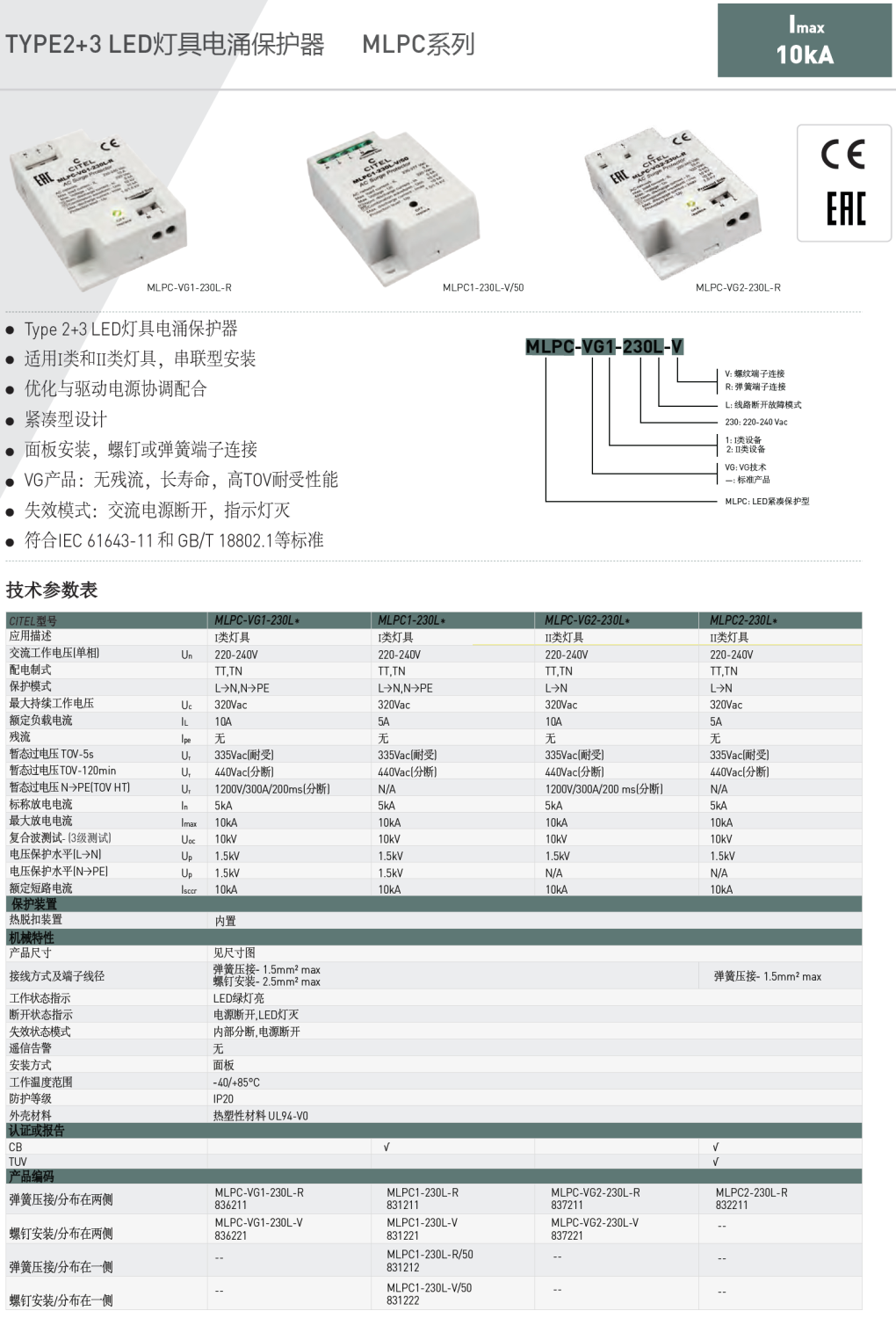

  MLPC-VG2-230L-R系列Type 2+3 LED灯具电涌保护器,适用I类和II类灯具,串联型安装,优化与驱动电源协调配合,紧凑型设计,面板安装,螺钉或弹簧端子连接,VG产品:无残流,长寿命,高TOV耐受性能,失效模式:交流电源断开,指示灯灭,符合IEC 61643-11 和 GB/T 18802.1等标准。

  产品型号

MLPC-VG1-230L-V,MLPC1-230L-V,MLPC1-230L-V/50,MLPC-VG2-230L-V,MLPC2-230L-V

MLPC-VG1-230L-R,MLPC1-230L-R,MLPC1-230L-R/50,MLPC-VG2-230L-R,MLPC2-230L-R

  技术参数

CITEL型号
MLPC-VG1-230L-*
MLPC1-230L-* MLPC-VG2-230L-* MLPC2-230L-*
应用描述 I类灯具 I类灯具
II类灯具 II类灯具
交流工作电压(单相) Un 400/690V
220-240V 220-240V 220-240V
配电制式 TT,TN TT,TN TT,TN TT,TN
保护模式 L-N,N-PE L-N,N-PE L-N L-N
最大持续工作电压 Uc
320Vac
320Vac 320Vac 320Vac
额定负载电流 IL
10A 5A 10A 5A
残流
暂态过电压TOV-5s(耐受) Ut
335Vac 335Vac 335Vac 335Vac
暂态过电压TOV-120min(分断)  Ut
440Vac 440Vac 440Vac 440Vac
暂态过电压 N-PE(TOV HT) Ut
1200V/300A/200ms(分断)
N/A 1200V/300A/200 ms(分断)
N/A
标称放电电流(8/20μs) In
5kA 5KA 5KA 5KA
最大放电电流(8/20μs) Imax
10kA 10KA 10KA 10KA
复合波测试- (3级测试) Uoc
10KV 10KV 10KV 10KV
电压保护水平(L-N) Up
1.5KV
1.5KV
1.5KV 1.5KV
电压保护水平(N-PE) Up
1.5KV
1.5KV N/A N/A
额定短路电流 Iscpv
10KA 10KA 10KA 10KA
热脱扣装置
内置
内置 内置
内置

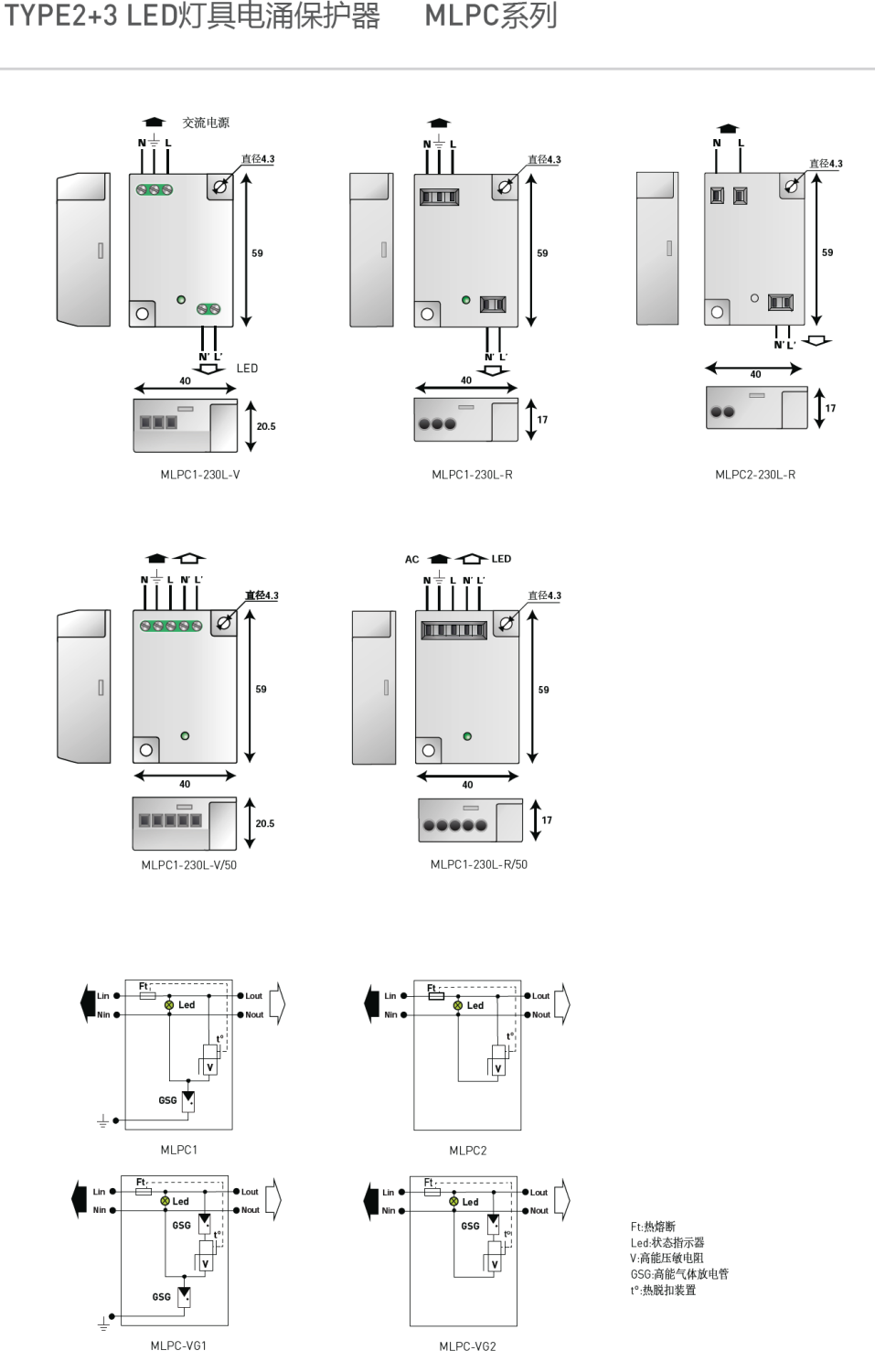

产品尺寸
如图
如图
如图
如图
接线方式及端子线径
弹簧压接- 1.5mm2 max
螺钉安装- 2.5mm2 max
弹簧压接- 1.5mm2 max
螺钉安装- 2.5mm2 max
弹簧压接- 1.5mm2 max
螺钉安装- 2.5mm2 max
弹簧压接- 1.5mm2 max
工作状态指示 LED绿灯亮 LED绿灯亮
LED绿灯亮
LED绿灯亮
断开状态指示
电源断开,LED灯灭
电源断开,LED灯灭
电源断开,LED灯灭
电源断开,LED灯灭
失效状态模式
内部分断,电源断开
内部分断,电源断开
内部分断,电源断开
内部分断,电源断开
遥信告警



安装方式
面板
面板
面板
面板
工作温度范围 Tu
-40 ~ +85℃
-40 ~ +85℃
-40 ~ +85℃
-40 ~ +85℃
防护等级
IP20 IP20
IP20 IP20
外壳材料

热塑性材料,符合UL94-V0

热塑性材料,符合UL94-V0
热塑性材料,符合UL94-V0
热塑性材料,符合UL94-V0
弹簧压接/分布在两侧 MLPC-VG1-230L-R
836211
MLPC1-230L-R
831211
MLPC-VG2-230L-R
837211
MLPC2-230L-R
832211
螺钉安装/分布在两侧
MLPC-VG1-230L-V
836221
MLPC1-230L-V
831221
MLPC-VG2-230L-V
837221
--
弹簧压接/分布在一侧
-- MLPC1-230L-R/50
831212
-- --
螺钉安装/分布在一侧
-- MLPC1-230L-V/50
831222
-- --

MLPC-VG2-230L-R +wx15388051501
