DLPM1-230L/Y

作者:西岱尔LED防雷   发布时间:2022-11-24 08:08   点击 593

分享到 0

  DLPM系列Type2+3 LED灯具电涌保护器,适用I类灯具,串联型安装,机械故障状态指示,内置热熔断,导轨安装,螺钉连接,预留接地硬接线,适用灯杆接线盒导轨安装,符合IEC 61643-11和GB/T 18802.1等标准。

  产品型号

DLPM1-230L,DLPM1-230L/Y,DLPM1-230L/15K,DLPM1-120L

  技术参数

CITEL型号
DLPM1-230L
DLPM1-230L/Y
DLPM1-230L/15K
DLPM1-120L
应用描述 I类灯具电源保护 I类灯具电源保护

II类灯具电源

II类灯具电源

交流工作电压(单相) Un 220-240V
220-240V 220-240V 120V
配电制式 TT,TN TT,TN TT,TN TT,TN
保护模式 L-N,N-PE L-N,N-PE L-N,N-PE
L-N,N-PE
最大持续工作电压 Uc
320Vac
320Vac 320Vac 150Vac
最大负载电流 IL
10A 10A 10A 10A
残流 Ipe
暂态过电压TOV-5s(耐受) Ut
335Vac 335Vac 335Vac 120Vac
暂态过电压TOV-120min(分断)  Ut
440Vac 440Vac 440Vac 230Vac
暂态过电压TOV-200ms(NPE)(分断) Ut
1200V/300A
200V/300A
200V/300A
200V/300A
标称放电电流(8/20μs) In
5kA 5KA 5KA 5kA
最大放电电流(8/20μs) Imax
10kA 10KA 10KA 10kA
总放电电流(8/20μs) Itotal
20KA 20KA 20KA 20kA
复合波测试(3级测试) Uoc
10KV/5KA 10KV/5KA 10KV/5KA 10KV/5KA
复合波(IEEE C62.41.2)
10kV/10kA 10KV/10KA
10KV/10KA 10KV/10kA
电压保护水平(L-N) Up
≤1.5KV
≤1.5KV
≤1.0KV ≤0.7KV
电压保护水平(N-PE) Up
≤1.5KV
≤1.5KV
≤1.5KV
≤1.5KV
额定短路电流 Iscpv
10KA 10KA 10KA 10KA
热脱扣装置
内置
内置 内置
内置

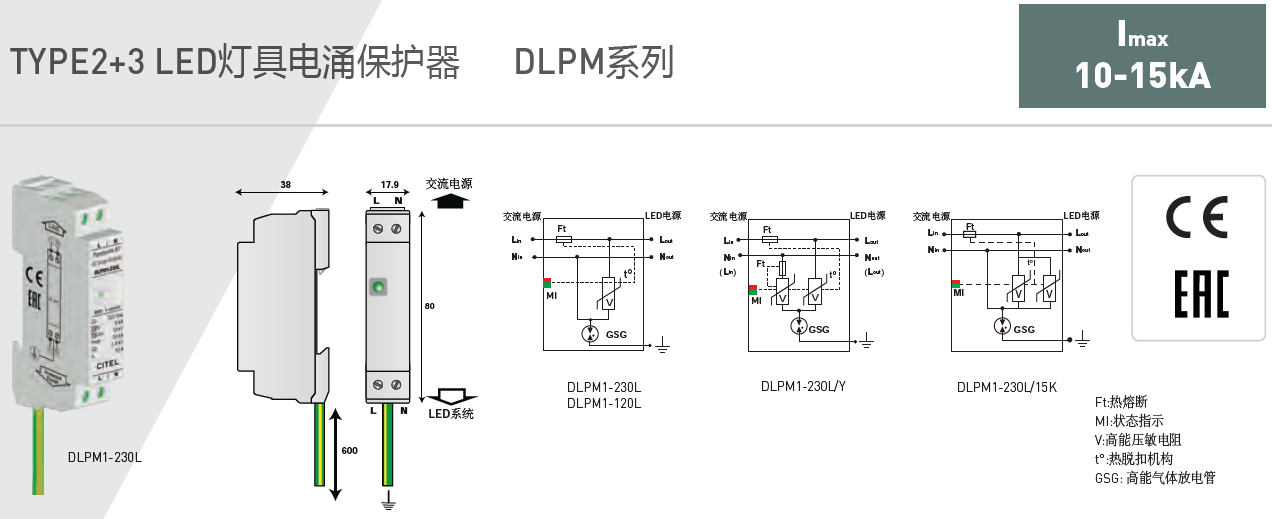

尺寸图
如图
如图
如图
如图
接线线径
2.5mm2 max
预留接地线2mm2(60cm长)
2.5mm2 max
预留接地线2mm2(60cm长)
2.5mm2 max
预留接地线2mm2(60cm长)
2.5mm2 max
预留接地线2mm2(60cm长)
工作状态指示
绿色
绿色
绿色
绿色
失效状态模式
电源断开且窗口绿色变红色
电源断开且窗口绿色变红色
电源断开且窗口绿色变红色
电源断开且窗口绿色变红色
遥信告警
安装方式
35mm导轨,螺钉连接
35mm导轨,螺钉连接
35mm导轨,螺钉连接
35mm导轨,螺钉连接
工作温度范围
-40~+85℃
-40~+85℃
-40~+85℃
-40~+85℃
防护等级
IP20
IP20
IP20
IP20
外壳材料
热塑性材料,UL94-V0
热塑性材料,UL94-V0
热塑性材料,UL94-V0
热塑性材料,UL94-V0
产品编码
355913 355923 - -

DLPM1-230L/Y +wx15388051501
