DLAH-170

作者:西岱尔数据线防雷   发布时间:2022-11-24 14:55   点击 36

分享到 0

  DLAH系列一对线或两单线电涌保护,高额定负载电流,内置协调电感,优化电涌分级泄放,支持在线热插拔,可通过安装导轨接地,强通流泄放能力,适用LPZ0A-2及后续防雷分区,符合IEC 61643-21,UL497A和GB/T 18802.21标准。

  产品型号

DLAH-170,DLAH-48D3,DLAH-24D3,DLAH-12D3,DLAH-06D3,DLAH-06DBC

  技术参数

CITEL型号
DLAH-170
DLAH-48D3
DLAH-24D3
DLAH-12D3
DLAH-06D3
DLAH-06DBC
应用描述 电话线 ,ADSL
ISDN-T0 48V信号线

4-20mA,24V信号线

RS232,12V信号线

RS422,RS485
6V高速率信号线
标称工作电压 Un-dc 150Vdc
48Vdc 24Vdc 12Vdc
6Vdc 6Vdc
最大持续工作电压 Uc-dc
170Vdc
53Vdc 28Vdc 15Vdc 8Vdc 8Vdc
额定负载电流 IL
2.4A 2.4A 2.4A
2.4A
2.4A 2.4A
截止频率 FG
3MHz 3MHz 3MHz 3MHz 3MHz 20MHz
插入损耗
<1dB
<1dB
<1dB
<1dB
<1dB
<1dB
标称放电电流(8/20μs) In
5kA 5KA 5KA 5kA 5kA
5kA
总标称放电电流(8/20μs) In-total
10KA 10KA 10KA 10KA 10KA
10KA
最大放电电流(8/20μs) Imax
20kA 20KA 20KA 20kA 20KA
20KA
冲击电流(10/350μs) Iimp
5KA 5KA 5KA 5KA 5KA
5KA
电压保护水平(@1kV/μs C3) Up
≤220V
≤70V
≤40V
≤30V
≤20V
≤25V
过载故障模式
故障模式2(短路)
产品结构
DLAH=一对线或两单线+屏蔽
安装方式
标准导轨安装

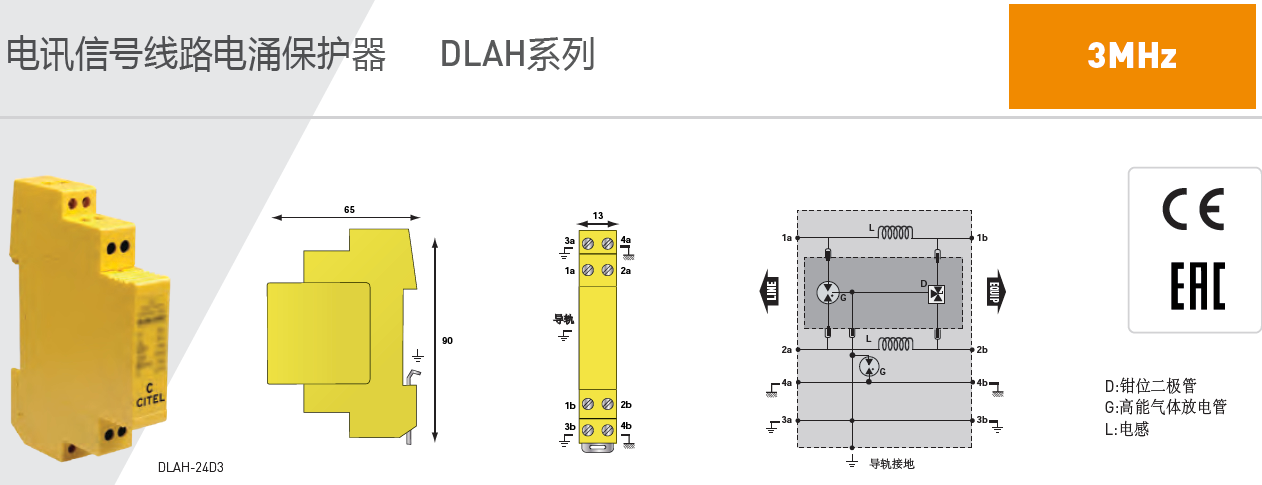

产品尺寸
如图
接线方式
螺钉连接-min/max: 0.5/2.5mm2
端子数量
4信号+2屏蔽+2接地
外壳材料
热塑性材料,符合UL94-V0
工作温度范围
-40~+85℃
产品编码
641005
641004 641003 641002 641001 641011
