DAC50S-31-760-2600DC

作者:西岱尔风电防雷   发布时间:2022-11-21 15:32   点击 38

分享到 0

  DAC50S-31-760-2600DC风电系列Type2三相电源电涌保护器,标称In20KA,最大放电电流Imax50kA,紧凑型设计(宽72mm),抗振锁扣,采用“3+1”电路结构,无残流,长使用寿命,高谐波和TOV耐受能力可插拔模块,内置热脱扣,故障显示,遥信告警,符合IEC 61643-11, EN 61643-11和 GB/T 18802.1等标准。

  产品型号

DAC50S-31-760-2600DC

  技术参数

CITEL型号
DAC50S-31-760-2600DC
交流工作电压 Un 400/690Vac
配电制式 TN-C,IT
保护模式 L-PEN,L-L
最大持续工作电压 Uc
800Vac
暂态过电压TOV-5s(耐受) Ut
2200Vac
残流(L-PEN) Ipe

续流 If
标称放电电流(8/20μs) In
20kA
最大放电电流(8/20μs) Imax
50kA
电压保护水平(L-PEN) Up
≤4.0KV
残压(L-PEN)(@8/20μs-15kA) Ures
≤3.5KV
残流(L-PEN) Ipe
响应时间(L-PEN) Ta
≤100ns
直流火花放电电压(100V/s) Udc
2600Vdc
额定短路电流 Iscpv
50KA
热脱扣装置
内置
熔断器 gG-125A max

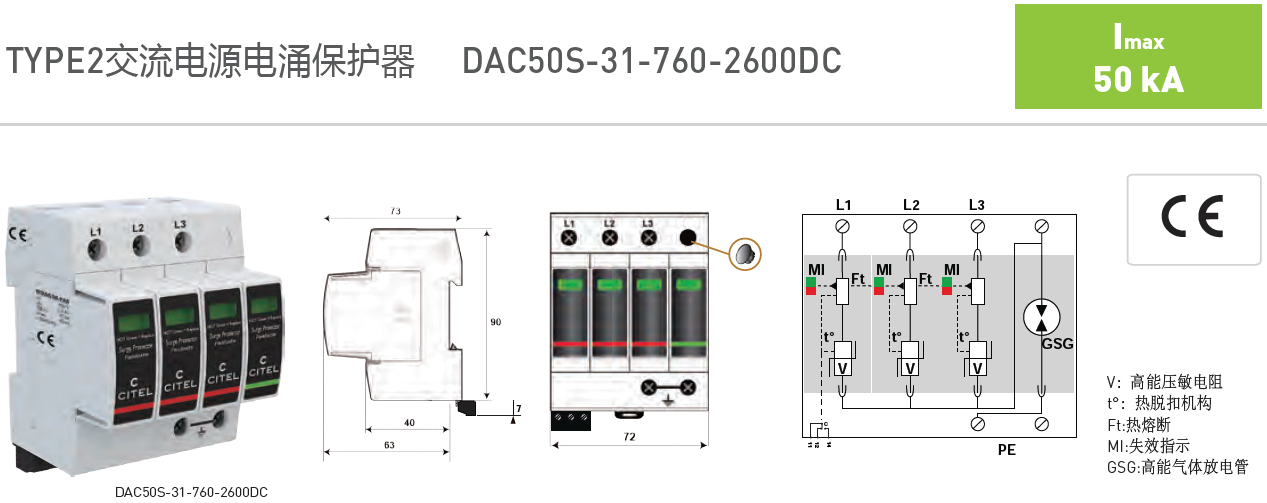

产品尺寸
如图
接线方式
螺纹端子2.5-25mm2
正常/故障显示
绿色/红色
遥信最大负载电压/电流
250V/0.5A(AC), 30V/3A(DC)
遥信接线最大截面积 S
1.5mm2
安装方式
35mm标准导轨
工作温度范围 Tu
-40 ~ +85℃
防护等级
IP20
外壳材料

热塑性材料,符合UL94-V0

产品编码 821115544


DAC50S-31-760-2600DC +wx15388051501
