DLU2-06D3

作者:西岱尔数据线防雷   发布时间:2022-11-24 15:40   点击 486

分享到 0

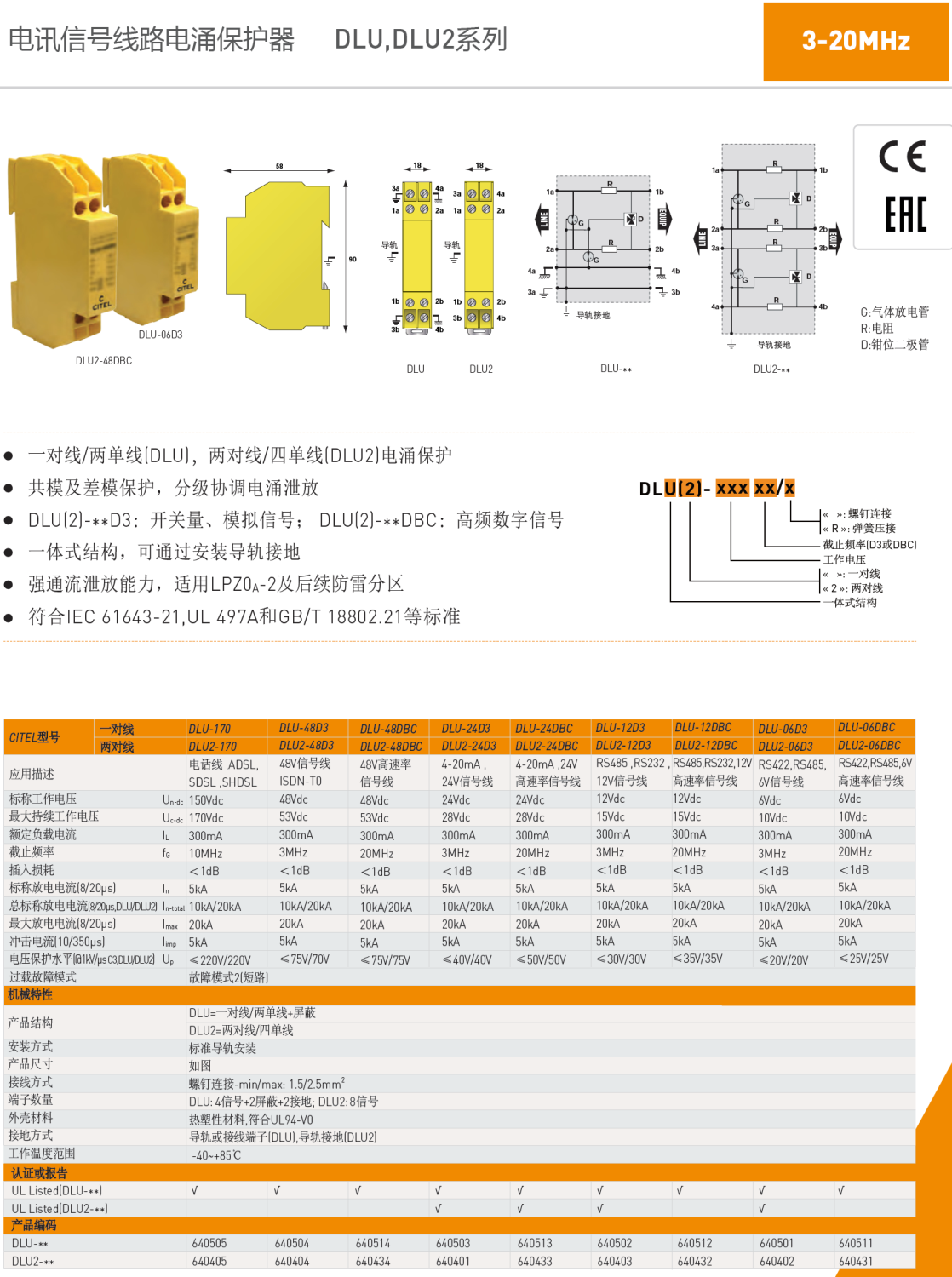

  DLU,DLU2系列一对线/两单线(DLU),两对线/四单线(DLU2)电涌保护,共模及差模保护,分级协调电涌泄放,DLU(2)-**D3开关量、模拟信号; DLU(2)-**DBC高频数字信号,一体式结构,可通过安装导轨接地,强通流泄放能力,适用LPZ0A-2及后续防雷分区,符合IEC 61643-21,UL 497A和GB/T 18802.21等标准。

  产品型号

DLU-170,DLU-48D3,DLU-48DBC,DLU-24D3,DLU-24DBC,DLU-12D3,DLU-12DBC,DLU-06D3,DLU-06DBC

DLU2-170,DLU2-48D3,DLU2-48DBC,DLU2-24D3,DLU2-24DBC,DLU2-12D3,DLU2-12DBC,DLU2-06D3,DLU2-06DBC

  技术参数

CITEL型号 一对线
DLU-170
DLU-48D3
DLU-48DBC
DLU-24D3
DLU-24DBC
CITEL型号 两对线
DLU2-170
DLU2-48D3
DLU2-48DBC
DLU2-24D3
DLU2-24DBC
应用描述 电话线 ,ADSL,
SDSL ,SHDSL
48V信号线
ISDN-T0

48V高速率
信号线

4-20mA ,
24V信号线

4-20mA ,24V
高速率信号线
标称工作电压 Un-dc 150dc
48Vdc 24Vdc 24Vdc
24Vdc
最大持续工作电压 Uc-dc
170Vdc
53Vdc 28Vdc 28Vdc 28Vdc
额定负载电流 IL
300mA 300mA 300mA
300mA
300mA
截止频率 FG
10MHz 3MHz 3MHz 3MHz 20MHz
插入损耗
<1dB
<1dB
<1dB
<1dB
<1dB
标称放电电流(8/20μs) In
5kA 5KA 5KA 5kA 5KA
总标称放电电流(8/20μs,DLU/DLU2) In-total
10KA/20KA 10KA/20KA 10KA/20KA 10KA/20KA 10KA/20KA
最大放电电流(8/20μs) Imax
20kA 20KA 20KA 20kA 20KA
冲击电流(10/350μs) Iimp
5KA 5KA 5KA 5KA 5KA
电压保护水平(@1kV/μs C3,DLU/DLU2) Up
≤220V/220V
≤75V/70V
≤75V/75V
≤40V/40V
≤50V/50V
过载故障模式
故障模式2(短路)
产品结构
DLU=一对线/两单线+屏蔽
产品结构
DLU2=两对线/四单线
安装方式
标准导轨安装
尺寸图
如图
接线方式
螺钉连接-min/max: 1.5/2.5mm2
端子数量
DLU: 4信号+2屏蔽+2接地; DLU2: 8信号
工作温度范围
-40~+85℃
接地方式
导轨或接线端子(DLU),导轨接地(DLU2)
外壳材料
热塑性材料,UL94-V0
DLU-**
640505 640504 640514 640503 640513
DLU2-**
640405 640404 640434 640401 640433


DLU2-06D3 +wx15388051501

CITEL型号 一对线
DLU-12D3
DLU-12DBC
DLU-06D3
DLU-06DBC
CITEL型号 两对线
DLU2-12D3
DLU2-12DBC
DLU2-06D3
DLU2-06DBC
应用描述 RS485 ,RS232 ,
12V信号线

RS485,RS232,12V
高速率信号线

RS422,RS485,
6V信号线

RS422,RS485,6V
高速率信号线
标称工作电压 Un-dc 12Vdc 12Vdc 6Vdc
6Vdc
最大持续工作电压 Uc-dc
15Vdc 15Vdc 10Vdc 10Vdc
额定负载电流 IL
300mA 300mA
300mA
300mA
截止频率 FG
3MHz 20MHz 3MHz 20MHz
插入损耗
<1dB
<1dB
<1dB
<1dB
标称放电电流(8/20μs) In
5KA 5KA 5kA 5KA
总标称放电电流(8/20μs,DLU/DLU2) In-total
10KA/20KA 10KA/20KA 10KA/20KA 10KA/20KA
最大放电电流(8/20μs) Imax
20KA 20KA 20kA 20KA
冲击电流(10/350μs) Iimp
5KA 5KA 5KA 5KA
电压保护水平(@1kV/μs C3,DLU/DLU2) Up
≤30V/30V
≤35V/35V
≤20V/20V
≤25V/25V
过载故障模式
故障模式2(短路)
产品结构
DLU=一对线/两单线+屏蔽
产品结构
DLU2=两对线/四单线
安装方式
标准导轨安装
尺寸图
如图
接线方式
螺钉连接-min/max: 1.5/2.5mm2
端子数量
DLU: 4信号+2屏蔽+2接地; DLU2: 8信号
工作温度范围
-40~+85℃
接地方式
导轨或接线端子(DLU),导轨接地(DLU2)
外壳材料
热塑性材料,UL94-V0
DLU-**
640502 640512 640501 640511
DLU2-**
640403 640432 640402 640431
