DLATS-12D3

作者：西岱尔数据线防雷发布时间：2022-11-24 14:10 点击 543 次

分享到

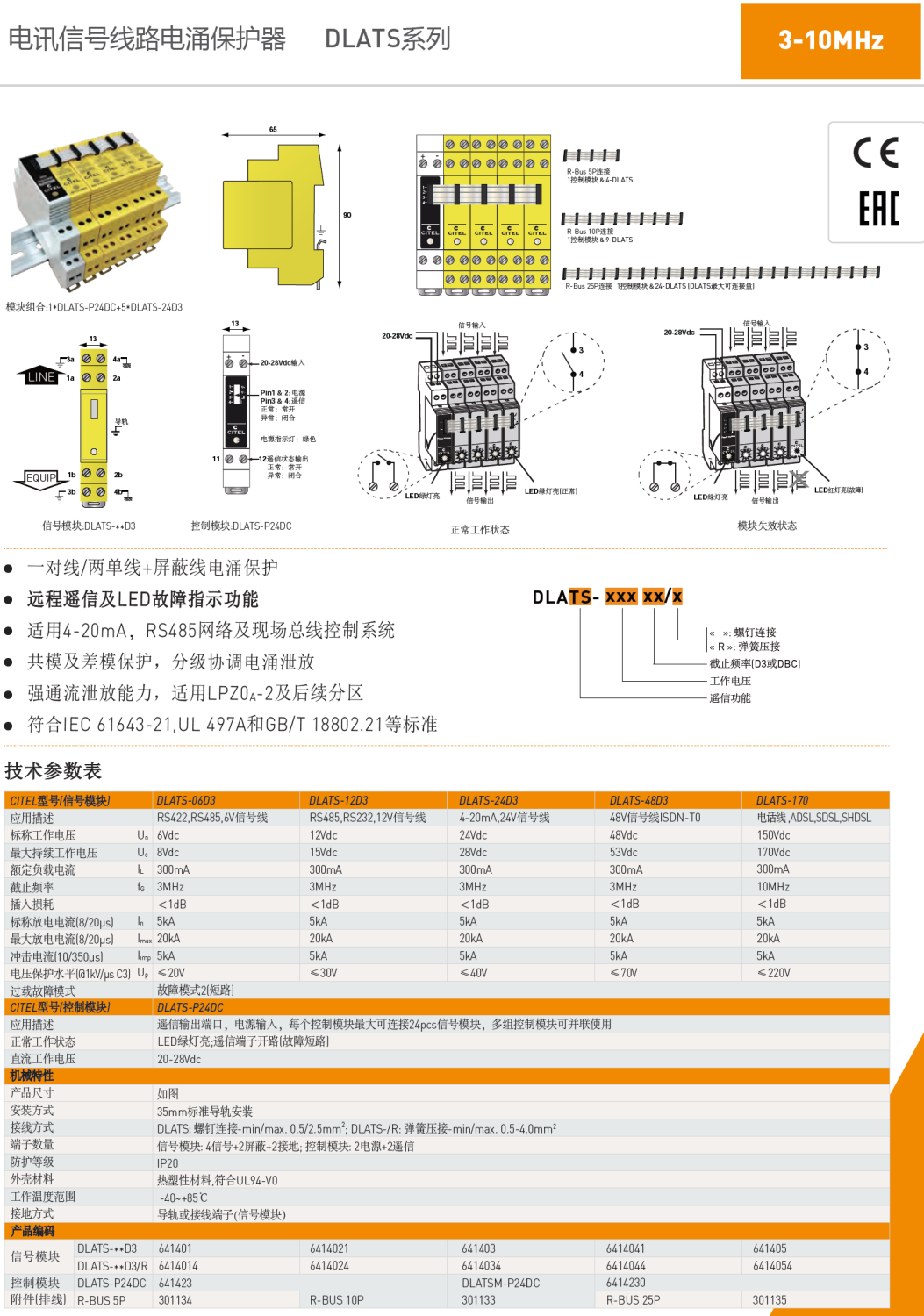

DLATS系列一对线或两单线+屏蔽线电涌保护，远程遥信及LED 故障指示功能，适用4-20mA，RS485网络及现场总线控制系统，共模及差模保护，分级协调电涌泄放，强通流泄放能力，适用LP Z 0A-2 及后续分区，符合IEC 61643-21,UL 497A和GB/T 18802.21等标准。

产品型号

DLATS-06D3，DLATS-12D3，DLATS-24D3，DLATS-48D3，DLATS-170，R-BUS 5P

DLATS-06D3/R，DLATS-12D3/R，DLATS-24D3/R，DLATS-48D3/R，DLATS-P24DC

技术参数

CITEL型号	DLATS-06D3	DLATS-12D3	DLATS-24D3	DLATS-48D3	DLATS-170
应用描述	RS422,RS485,6V信号线	RS485,RS232,12V信号线	4-20mA,24V信号线	48V信号线ISDN-T0	电话线 ,ADSL,SDSL,SHDSL
标称工作电压 Un	6Vdc	12Vdc	24Vdc	48Vdc	150Vdc
最大持续工作电压 Uc	8Vdc	15Vdc	28Vdc	53Vdc	170Vdc
额定负载电流 IL	300mA	300mA	300mA	300mA	300mA
截止频率 FG	3MHz	3MHz	3MHz	3MHz	10MHz
插入损耗	＜1dB	＜1dB	＜1dB	＜1dB	＜1dB
标称放电电流(8/20μs) In	5kA	5KA	5KA	5kA	5kA
最大放电电流(8/20μs) Imax	20kA	20KA	20KA	20kA	20kA
冲击电流(10/350μs) Iimp	5KA	5KA	5KA	5KA	5kA
电压保护水平(@1kV/μs C3) Up	≤20V	≤30V	≤40V	≤70V	≤200V
信号模块 DLATS-**D3	641401	6414021	641403	6414041	641405
信号模块 DLATS-**D3/R	6414014	6414024	6414034	6414044	6414054
控制模块 DLATS-P24DC	641423		DLATSM-P24DC	6414230
附件(排线) R-BUS-5P	301134	R-BUS 10P	30113	R-BUS 25P	301135
过载故障模式	故障模式2(短路)
CITEL型号(控制模块)	DLATS-P24DC
应用描述	遥信输出端口，电源输入，每个控制模块最大可连接24pcs信号模块，多组控制模块可并联使用
正常工作状态	LED绿灯亮;遥信端子开路(故障短路)
直流工作电压	20-28Vdc
安装方式	35mm标准导轨安装
尺寸图	如图
接线方式	DLAS: 螺钉连接-min/max. 0.5/2.5mm2; DLAS-/R: 弹簧压接-min/max. 0.5-4.0mm2
端子数量	信号模块: 4信号+2屏蔽+2接地; 控制模块: 2电源+2遥信
工作温度范围	-40~+85℃
接地方式	导轨或接线端子(信号模块）
外壳材料	热塑性材料,UL94-V0
防护等级	IP20
外壳材料	热塑性材料,UL94-V0
