DLA系列一对线或两单线+屏蔽线电涌保护,共模及差模保护,分级协调电涌泄放,DLA-**D3开关量、模拟信号,DLA-**DBC高频数字信号,支持在线热插拔;可通过安装导轨接地,强通流泄放能力,适用LPZOA-2及后续防雷分区,接线方式可选:螺钉型/弹簧压接(/R),符合IEC 61643-21,UL 497A和GB/T 18802.21等标准。
产品型号
DLA-48D3,DLA-48DBC,DLA-24D3,DLA-24DBC,DLA-12D3,DLA-12DBC,DLA-06D3,DLA-06DBC,DLA-170,DLA-170G
技术参数
CITEL型号 |
DLA-48D3 |
DLA-48DBC |
DLA-24D3 |
DLA-24DBC |
DLA-12D3 |
应用描述 |
48V信号线 ISDN-T0 |
48V高速率信 号线 |
4-20mA,24V |
4-20mA,24V |
RS485,RS232, 12V信号线 |
标称工作电压 Un |
48Vdc |
48Vdc | 24Vdc |
24Vdc |
24Vdc |
最大持续工作电压 Uc |
53Vdc |
53Vdc | 28Vdc | 28Vdc | 15Vdc |
额定负载电流 IL |
300mA | 300mA |
300mA |
300mA |
300mA |
截止频率 FG |
3MHz | 20MHz | 3MHz | 20MHz | 3MHz |
插入损耗 |
<1dB |
<1dB |
<1dB |
<1dB |
<1dB |
标称放电电流(8/20μs) In |
5kA | 5KA | 5KA | 5kA | 5KA |
总标称放电电流(8/20μs) In-total |
10KA | 10KA | 10KA | 10KA | 10KA |
最大放电电流(8/20μs) Imax |
20kA | 20KA | 20KA | 20kA | 20KA |
冲击电流(10/350μs) Iimp |
5KA | 5KA | 5KA | 5KA | 5KA |
电压保护水平(@1kV/μs C3) Up |
≤70V |
≤75V |
≤40V |
≤40V |
≤30V |
过载故障模式 |
故障模式2(短路) |
||||
产品结构 |
DLA=一对线或两单线+屏蔽 |
||||
安装方式 |
标准导轨安装 |
||||

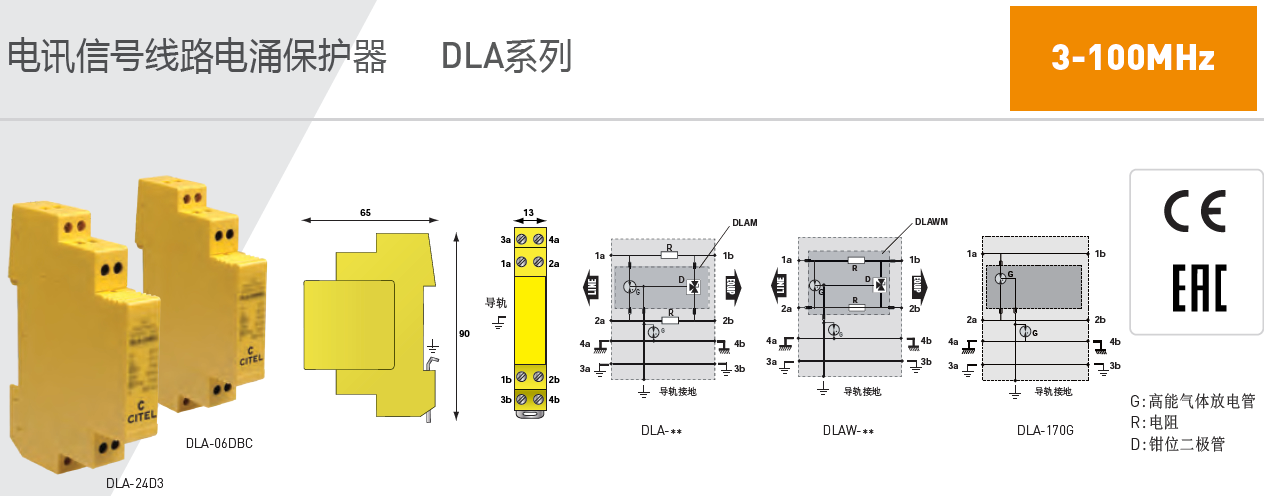

尺寸图 |
如图 |
||||
接线方式 |
DLA: 螺钉连接-min/max. 0.5/2.5mm2;DLA-/R: 弹簧压接-min/max. 0.5/4.0mm2 |
||||
端子数量 |
4信号+2屏蔽+2接地 |
||||
工作温度范围 |
-40~+85℃ |
||||
接地方式 |
导轨或接线端子 |
||||
可插拔模块 |
DLA: DLAM-** / DLAW: DLAWM-** |
||||
版本 |
DLA-***: 在线热插拔(可插拔模块移除后线路正常导通) |
||||
版本 |
DLAW-***: 特定型号(可插拔模块移除后线路切断) |
||||
外壳材料 |
热塑性材料,UL94-V0 |
||||
螺钉连接 DLA-** ** |
6403021 | 640421 | 6403011 | 640321 | 6402011 |
弹簧压接 DLA-** **/R |
6403024 | 6404214 | 6401034 | -- | 6402014 |
特定型号 DLAW-** |
640804 | -- | 640803 | -- | 640802 |
CITEL型号 |
DLA-12DBC |
DLA-06D3 |
DLA-06DBC |
DLA-170 |
DLA-170G |
应用描述 |
RS422,RS485, 12V高速率信号线 |
RS422,RS485, 6V信号线 |
RS422,RS485,6V |
电话线,ADSL, |
各类传输线 |
标称工作电压 Un |
12Vdc |
6Vdc | 6Vdc |
150Vdc |
24Vdc |
最大持续工作电压 Uc |
15Vdc |
8Vdc | 8Vdc | 170Vdc | 170Vdc |
额定负载电流 IL |
300mA | 300mA |
300mA |
300mA |
2.4A |
截止频率 FG |
20MHz | 3MHz | 20MHz | 20MHz | 100MHz |
插入损耗 |
<1dB |
<1dB |
<1dB |
<1dB |
<1dB |
标称放电电流(8/20μs) In |
5kA | 5KA | 5KA | 5kA | 5KA |
总标称放电电流(8/20μs) In-total |
10KA | 10KA | 10KA | 10KA | 10KA |
最大放电电流(8/20μs) Imax |
20kA | 20KA | 20KA | 20kA | 20KA |
冲击电流(10/350μs) Iimp |
5KA | 5KA | 5KA | 5KA | 5KA |
电压保护水平(@1kV/μs C3) Up |
≤35V |
≤20V |
≤25V |
≤220V |
≤750V |
过载故障模式 |
故障模式2(短路) |
||||
产品结构 |
DLA=一对线或两单线+屏蔽 |
||||
安装方式 |
标准导轨安装 |
||||
尺寸图 |
如图 |
||||
接线方式 |
DLA: 螺钉连接-min/max. 0.5/2.5mm2;DLA-/R: 弹簧压接-min/max. 0.5/4.0mm2 |
||||
端子数量 |
4信号+2屏蔽+2接地 |
||||
工作温度范围 |
-40~+85℃ |
||||
接地方式 |
导轨或接线端子 |
||||
可插拔模块 |
DLA: DLAM-** / DLAW: DLAWM-** |
||||
版本 |
DLA-***: 在线热插拔(可插拔模块移除后线路正常导通) |
||||
版本 |
DLAW-***: 特定型号(可插拔模块移除后线路切断) |
||||
外壳材料 |
热塑性材料,UL94-V0 |
||||
螺钉连接 DLA-** ** |
640221 | 6401011 | 640121 | 6406011 | 640165 |
弹簧压接 DLA-** **/R |
-- | 6401014 | 6401214 | 6401054 | -- |
特定型号 DLAW-** |
-- | 640801 | 640811 | 640805 | -- |
