TSP20M-S2-48-NH

作者:西岱尔本安隔爆型防雷   发布时间:2022-11-24 21:12   点击 467

分享到 0

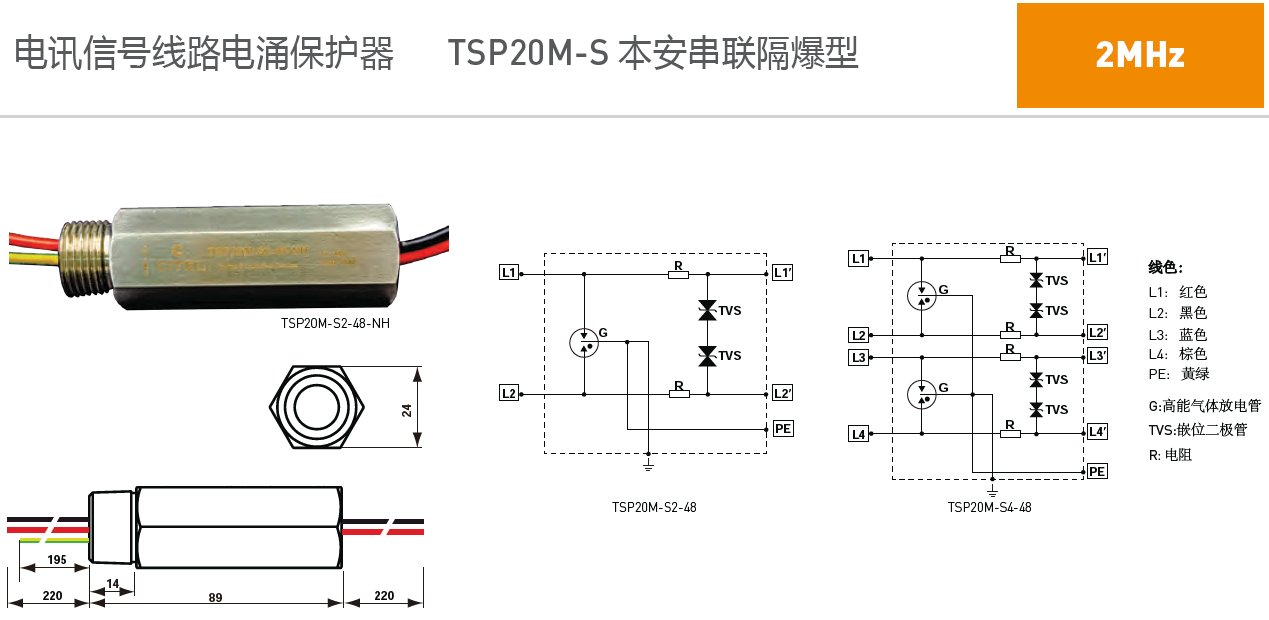

  TSP20M-S系列本安串联隔爆型2/4线保护,适用于本安区现场仪器仪表电源和信号网络,串联(两端口)接入方式,M20、1/2’’NPT两种安装连接接口可选,两级防护组合,全模保护设计,符合IEC 61643-21,GB/T 18802.21和 GB/T 3836.15等标准,防爆认证:Ex ia IIC T4 Ga。

  产品型号

TSP20M-S2-48-M,TSP20M-S2-48-MH

TSP20M-S4-48-MTSP20M-S4-48-MH

  技术参数

CITEL型号 TSP20M-S2-48-M
TSP20M-S2-48-MH
TSP20M-S4-48-M
TSP20M-S4-48-MH
螺纹接口类型
M20
1/2’’ NPT
额定工作电压 Un-dc
24Vdc 24Vdc
最大持续工作电压 Uc-dc
48Vdc 48Vdc
额定负载电流 IL
500mA 500mA
标称放电电流(8/20μs) In
10KA 10kA
最大放电电流(8/20μs) Imax
20KA 20kA
冲击电流 Iimp
5KA 5kA
电压保护水平(线-线;@1kV/μs C3) Up
150V 150V
电压保护水平(线-地;@1kV/μs C3) Up
600V 600V
截止频率 FG
2MHz 2MHz
插入损耗
<0.5dB
<0.5dB
产品尺寸
如图
如图
安装方式
M20 ,1/2’’ NPT, 1.318mm2(AWG 16#)连接
线长: L 线 220mm,PE 线 195mm
工作温度范围 ℃
-40℃~+85℃
-40℃~+85℃
相对湿度
5%~95%
5%~95%
外壳材料
304/316 不锈钢
304/316 不锈钢
防护等级
IP65
IP65
EX防爆认证
TSP20M-P2-48-**
86220612 86220622
TSP20M-S4-48-**
86220614 86220624
TSP20M-S2-48-NH +wx15388051501
