DS73RS-600/YG

作者:西岱尔风电防雷   发布时间:2022-11-22 17:22   点击 31

分享到 0

  DS73RS-600/YG系列Type2交流电源电涌保护器,最大放电电流Imax70kA,宜应用于强雷暴区域,分体底座,可插拔模块,方便安装与更换,无残流,长使用寿命,高TOV耐受性能,内置热脱扣,故障显示,遥信告警可选,符合IEC 61643-11,EN 61643-11和GB/T 18802.1等标准。

  产品型号

DS73R-600/YG,DS73RS-600/YG

  技术参数

CITEL型号
DS73R-600/YG
DS73RS-600/YG
交流工作电压 Un 400/690V
400V/690V
配电制式 IT,TN-C IT,TN-C
保护模式 L-PE L-PE
最大持续工作电压 Uc
690Vac
690Vac
暂态过电压TOV-5s(耐受) Ut
870Vac 870Vac
暂态过电压TOV-120min(耐受)  Ut
1150Vac 1150Vac
残流(L-PEN) Ipe

续流 If
标称放电电流(8/20μs) In
30kA 30KA
最大放电电流(8/20μs) Imax
70kA 70KA
电压保护水平(@ In) Up
≤2.5KV
≤2.5KV
额定短路电流 Iscpv
25KA 25KA
热脱扣装置
内置
内置
熔断器 gG-100A max
gG-100A max

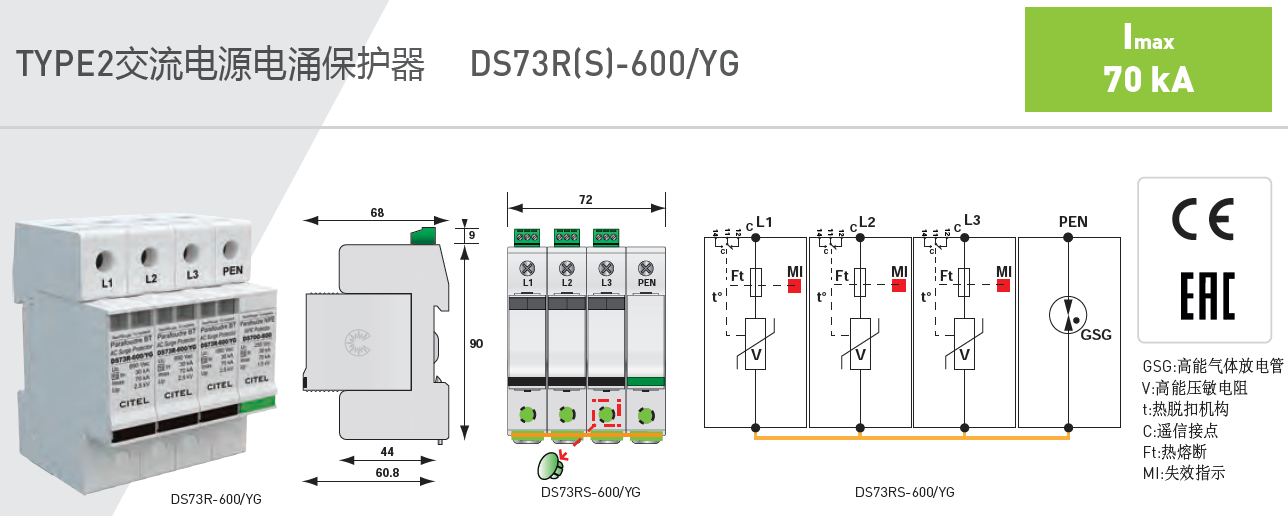

产品尺寸
如图
如图
接线方式
螺纹端子2.5-25mm2(可使用汇流排接线方式)
螺纹端子2.5-25mm2(可使用汇流排接线方式)
正常/故障显示
无色/红色
无色/红色
遥信最大负载电压/电流
/ 250V/0.5A(AC), 30V/3A(DC)
遥信接线最大截面积 S
1.5mm2
安装方式
35mm标准导轨
35mm标准导轨
工作温度范围 Tu
-40 ~ +85℃
-40 ~ +85℃
防护等级
IP20 IP20
外壳材料

热塑性材料,符合UL94-V0

热塑性材料,符合UL94-V0
产品编码 -- 321553

DS73RS-600/YG +wx15388051501
